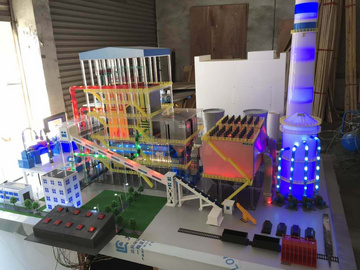

模型成品為火力發電廠機組動態仿真模型。整套模型裝置含一套1000MW機組發電及輔助系統的全部系統，包括各個工藝系統的微縮模型，觸控一體機整體操控演示模型運作。
4、鍋爐部分
4.1模型參照本項目鍋爐圖紙按比例縮小制作。鍋爐為采用超超臨界參數、直流鍋爐、單爐膛П型布置、一次中間再熱、平衡通風、全鋼架懸吊結構、采用前后墻燃燒方式、固態排渣、雙進雙出鋼球磨正壓直吹式制粉系統、少油點火方式、三分倉空氣預熱器、過熱蒸汽溫度采用二級噴水調節、再熱蒸汽調溫方式采用尾部煙道擋板調維備有事故噴水減溫。
4.2模型按比例縮小設計加工；爐膛透明，系統工質管道采用LED分色燈光流動演示；展示鍋爐的內部結構，如：過熱器、再熱器、水冷壁、省煤器、汽水分離器、下降管等。鍋爐的燃燒、蒸發、過熱、再熱等各系統的設備、構件、管束、管道等均用不同顏色。鍋爐鋼架、平臺、樓梯等也在模型上整齊示出。 煙氣處理，脫硝、低低省煤器、電袋除塵器、雙塔雙循環脫硫塔、濕式電除塵器和煙筒（帶冒煙）等詳細做出。鍋爐有六根管道分別是2根主蒸汽管道進汽輪機，3根再熱蒸汽管道從鍋爐二進一出 ，1根給水管道進鍋爐，（燈光演示），一次風、二次風（燈光演示）?！獮g陽市禹創模型

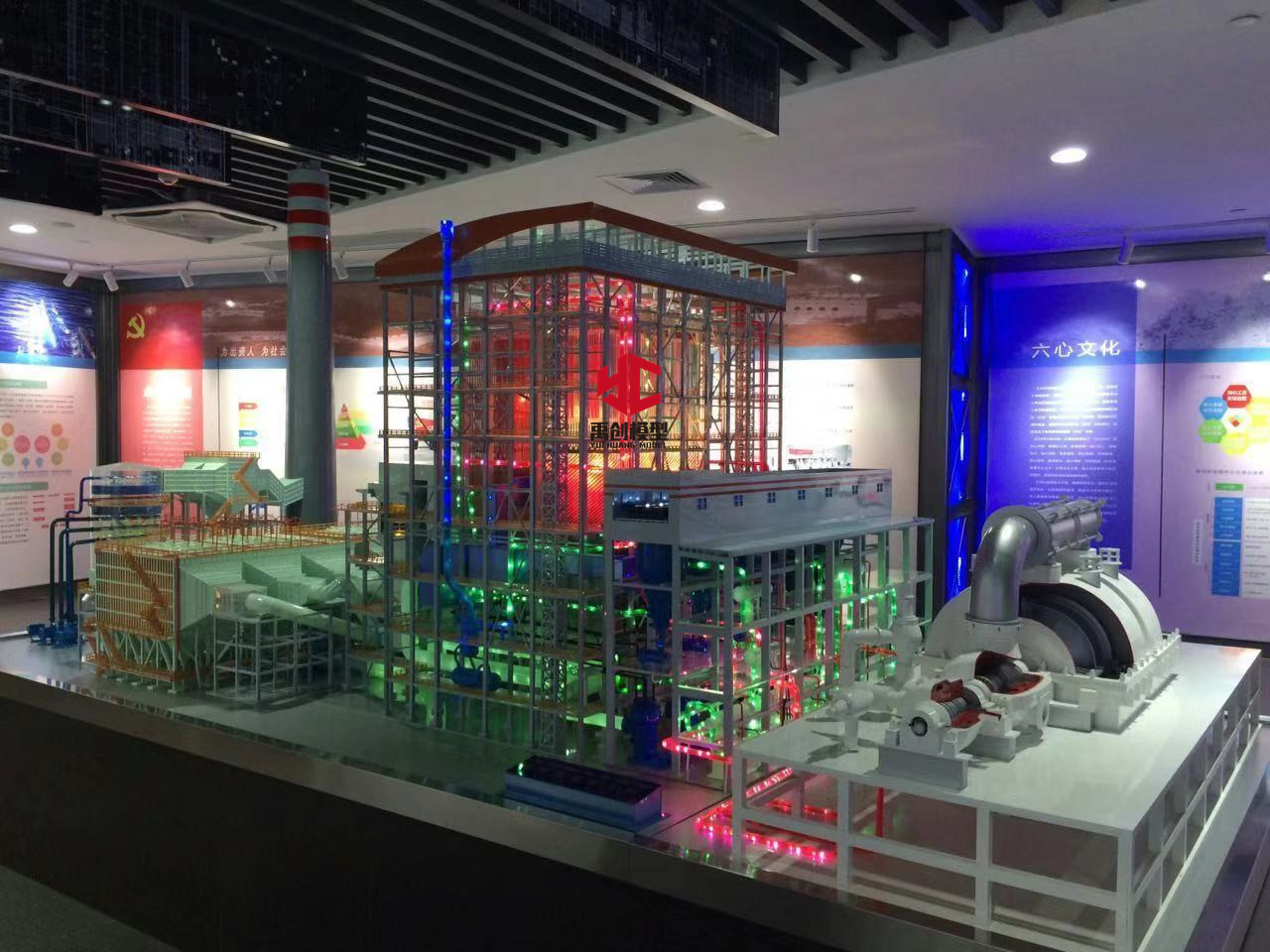

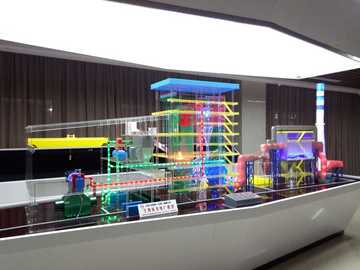

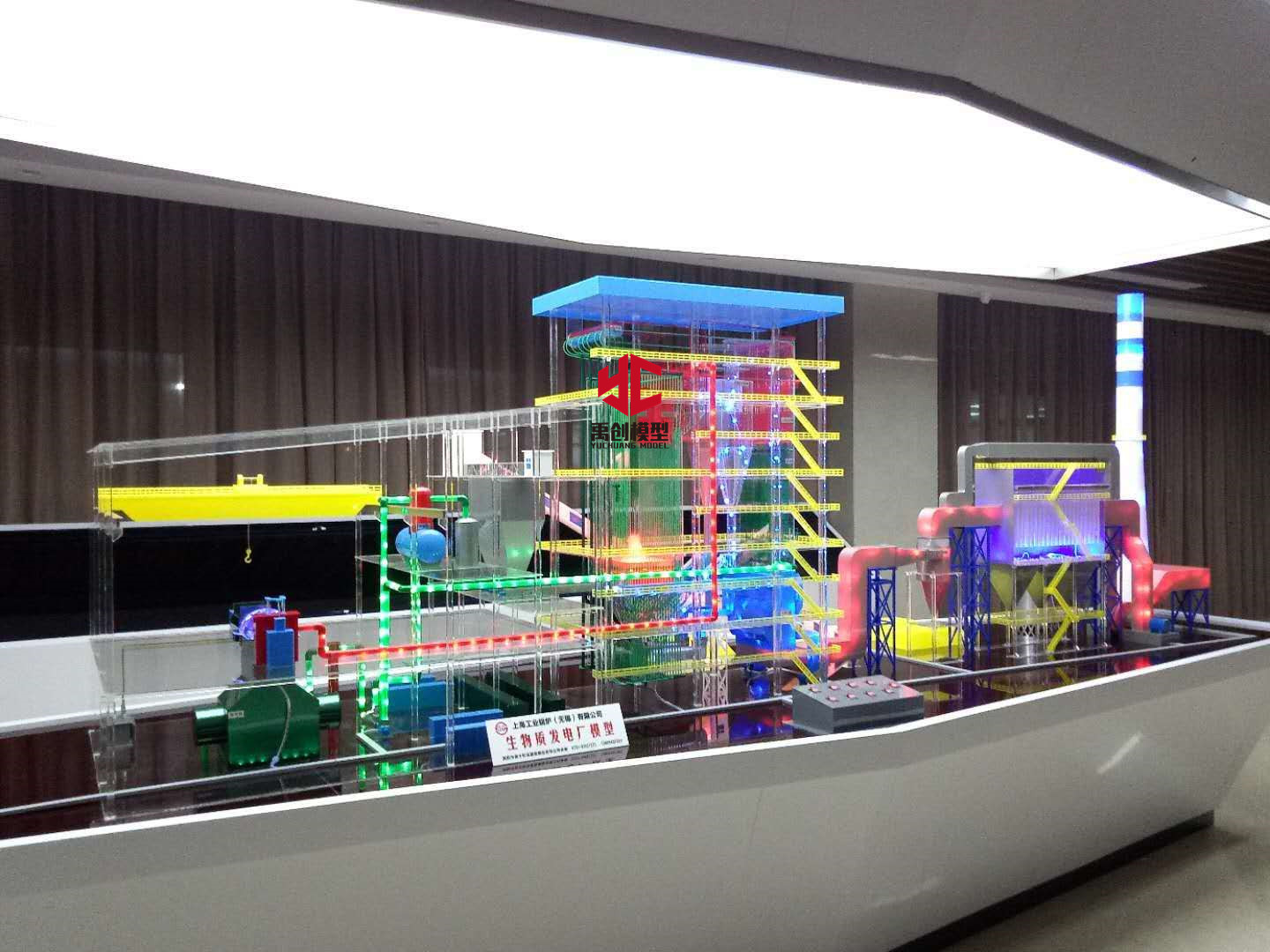

鍋爐模型圖片：
5、汽輪機部分
5.1模型參照本項目哈爾濱汽輪機廠CJK660-27/0.4/600/610型號汽輪機圖紙按比例縮小制作，汽輪機為采用超超臨界、一次中間再熱、單軸、三缸兩排汽、間接空冷凝汽抽汽式汽輪機；汽輪機有8級回（3高加+3號外置蒸冷器＋1除氧＋4低加），低加疏水采用逐級回流，除氧器滑壓運行。
5.2要求汽輪機采用外殼全透明設計，便于觀察轉子的結構和運動情況，汽輪機的轉子、葉片、隔板、隔板套、軸封、噴嘴等詳細做出，并能夠電驅動展示旋轉情況，汽輪機整體布局為廠房側剖面或全透明形式，廠房布置與實際布置一樣，布置有除氧器、高壓加熱器、低壓加熱器等，汽輪機的軸承箱、盤車裝置、推動軸承以及主汽閥均做出。

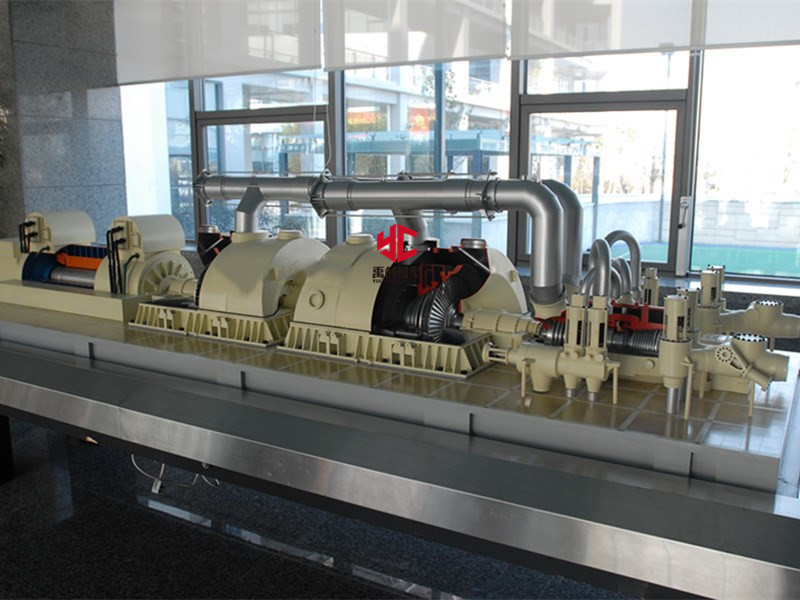

汽輪機模型圖片:
6、發電機部分
6.1模型參照本項目哈爾濱電機廠QFSN-660-2型號發電機圖紙按比例縮小制作，發電機為采用三相兩極同步發電機，采用水氫氫冷卻方式，勵磁方式采用自并勵靜止勵磁系統。
6.2要求發電機外殼全透明設計，可透視發電機內部結構：定子、轉子繞組、冷卻風道、發電機端部結構等。發電機的勵磁機、碳刷架等也一并做出。發電機內部裝設小發電機，演示電能輸出。整體還應包括發電機出線、升壓變壓器、GIS開關站、電網桿塔等也一并做出，并用LED等演示電力傳輸動態過程。（按真實場景做）——瀏陽市禹創模型
7、電袋除塵器部分
7.1模型參照本項目電袋除塵器圖紙按比例縮小制作，電袋除塵器采用二電場三布袋組合形式的除塵器，除塵器下設氣力輸灰系統。
7.2要求電袋除塵器外殼采用全透明設計，可透視二個靜電除塵器電場內部結構，能產生電弧，并用LED燈加磨砂罩模擬煙塵收集的動態情況；可透視布袋除塵器內部結構，能LED燈結合壓縮空氣演示布袋收落煙塵的動態過程；能用LED燈演示下部氣力輸灰系統的動態輸送過程。
8、脫硫系統
8.1模型參照本項目石灰石濕法脫硫工藝圖紙按比例縮小制作，本項目脫硫系統采用雙塔雙循環工藝流程，工藝系統包活脫硫煙氣系統、脫硫漿液循環系統、工藝水系統、濕式球磨機制粉系統、石膏排除系統、氧化空氣系統以及脫硫廢水深度處理系統。
8.2要求模型采用全透明設計，可透視各個工藝系統內部結構，能用LED燈演示脫硫各系統介質流向，展示工作原理?！獮g陽市禹創模型

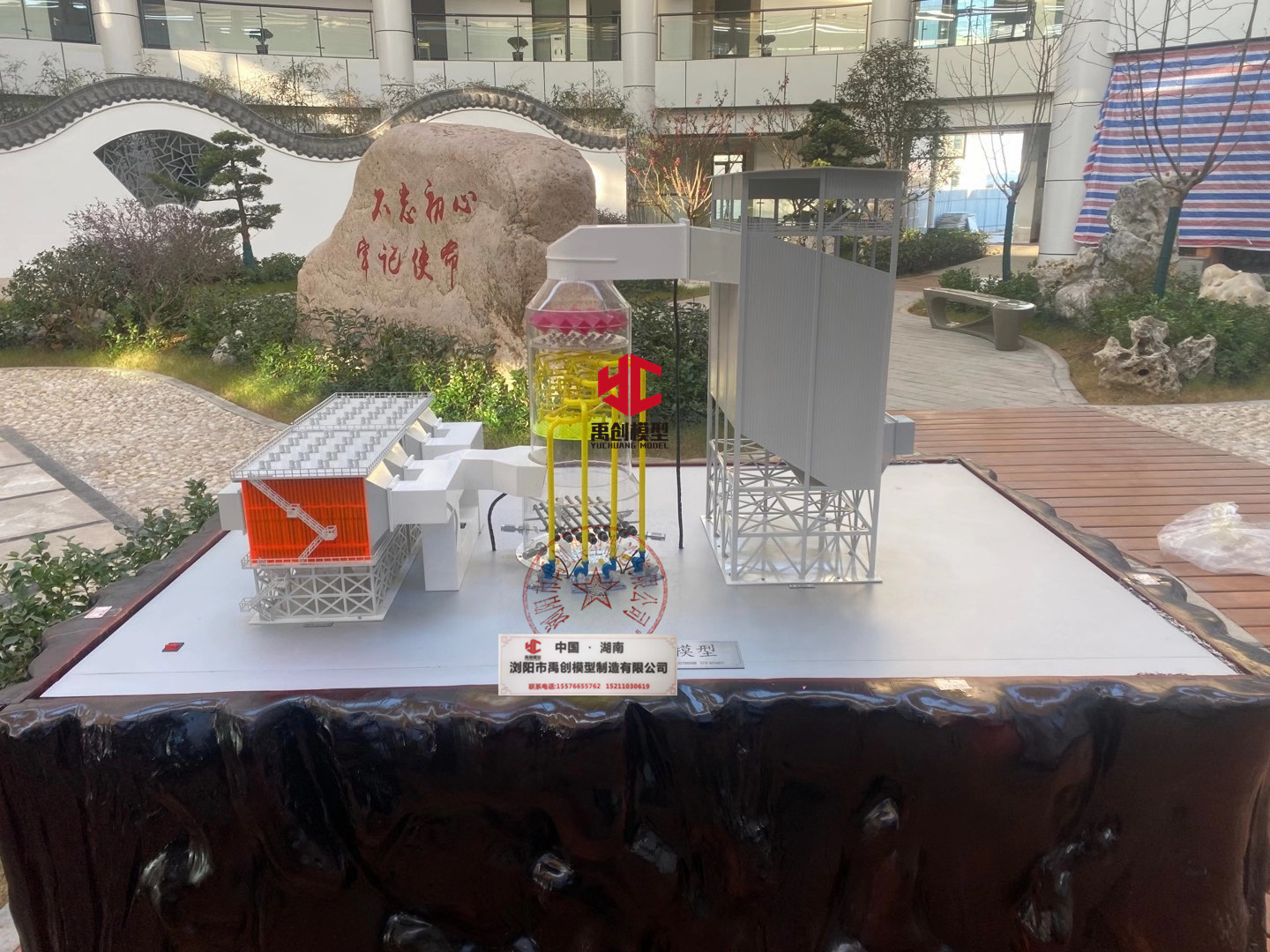

煙氣除塵系統模型圖片：
9、供熱系統
9.1模型參照本項目熱網首站工藝圖紙按比例縮小制作，本項目熱網首站系統采用熱網加熱器、熱網除氧器、熱網循環水泵、補水泵、隔壓換熱站和到居民區供熱管道等組成，并簡單布置一處居民小區。
9.2要求模型外殼采用全透明設計，可透視熱網加熱首站內部結構，能用LED燈演示熱網加熱站工作原理及介質流向，動態展示電廠供熱的原理?！獮g陽市禹創模型
