詳細說明
組合式變壓器模型工藝流程演示
傳動為金屬構件；電氣控制原件：集成電路板,JZX-22F繼電器，36/24V變壓器，3.4mm3L10流水燈條及控制器，50×50線槽，S145/12V、S350/24V開關電源，24VΦ22MM減速電機；
隔離開關采用電子元件控制，接觸器運行演示分/合閘；接線方式,220kV采用雙母線接線方式，支持式管型母線中型，斷路器單列布置；4、110kV配電裝置模塊110kV配電裝置設備通過計算機軟件界面接線圖點動收發信號操作演示，斷路器采用紅/綠亮光模擬跳/合閘；
展示包括工藝過程中涉及的站場設備設施及建筑物場景環境；采用計算機模擬操作演示，線路帶36V.24V.12V安全電壓模擬演示：一、教學平臺系統參數說明1、規格：4000×3000mm,高度1450mm,其中展臺高度700mm；
3、 配套設施：其制作材料一般為由電腦雕刻機加工的ABS板、由激光雕刻機雕刻的櫸木板、有機玻璃。220kV變電站仿真模擬教學平臺應用于發電廠電氣部分、變電站設計、電氣設備、輸變電工程技術等課程教學實訓；
2、220kV主變壓器2臺；型號：SFSZ180000/220三相三繞組片散式有載調壓變壓器；可實際變壓36V,24V,12V交流電；帶電壓表顯示電壓等級；3、220kV配電裝置模塊220kV配電裝置設備通過計算機軟件界面接線圖點動收發信號操作演示，斷路器采用紅/綠亮光模擬跳/合閘；

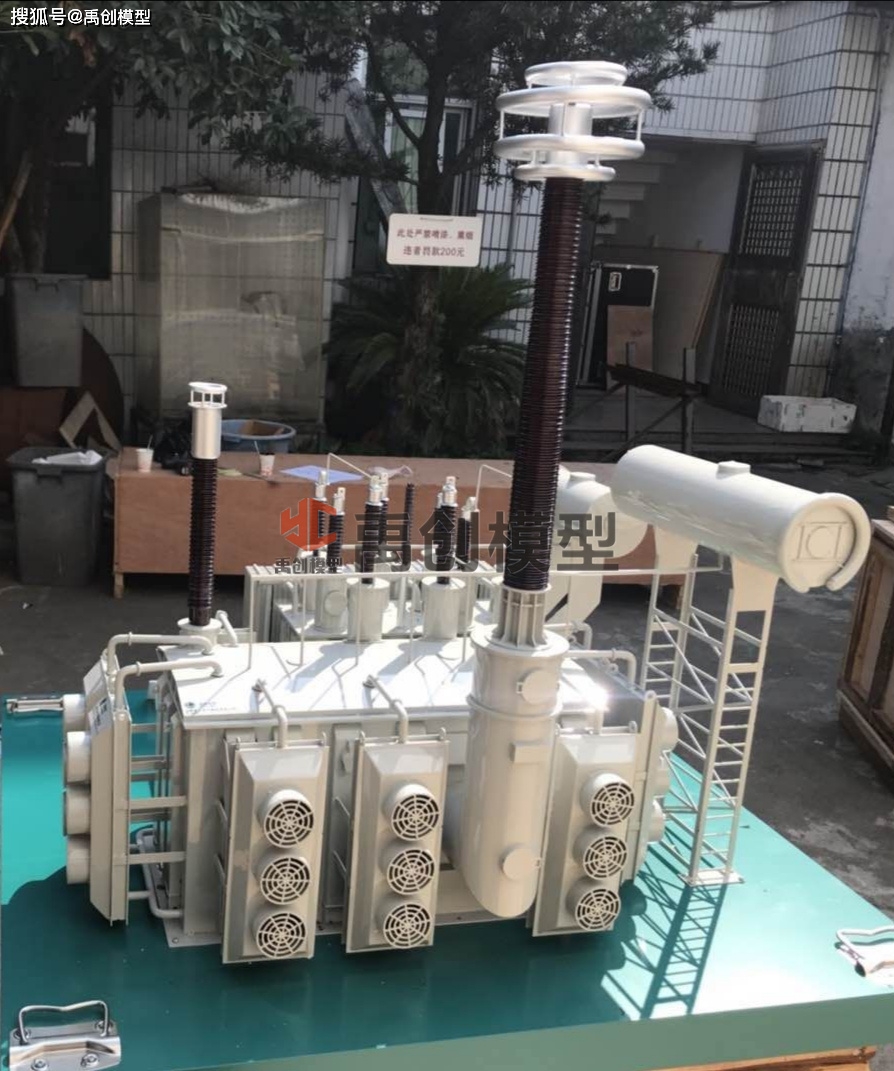

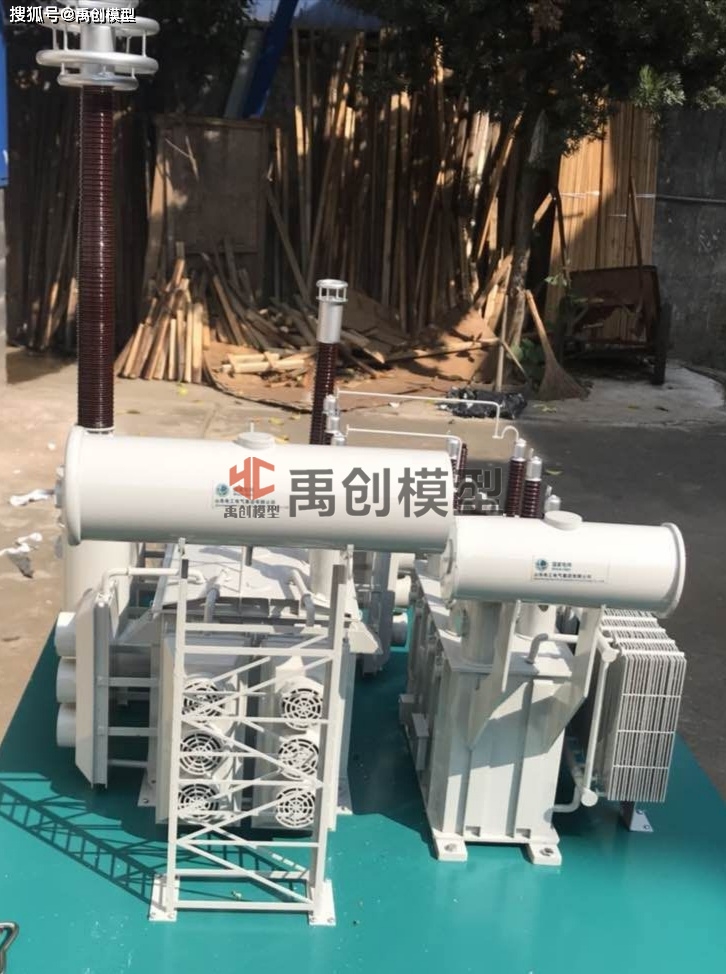

3、變壓器模型生產后，應和實際變壓器外觀及尺寸一致，整體效果逼真。4、變壓器外部高、低壓套管，套管內接線柱均采用真實變壓器所用物品。四、模型的加工工藝及效果1、 模型拼裝：采用溶解性氧化無縫粘接工藝，經過多次打磨、水磨確保接口無縫且高度平整。

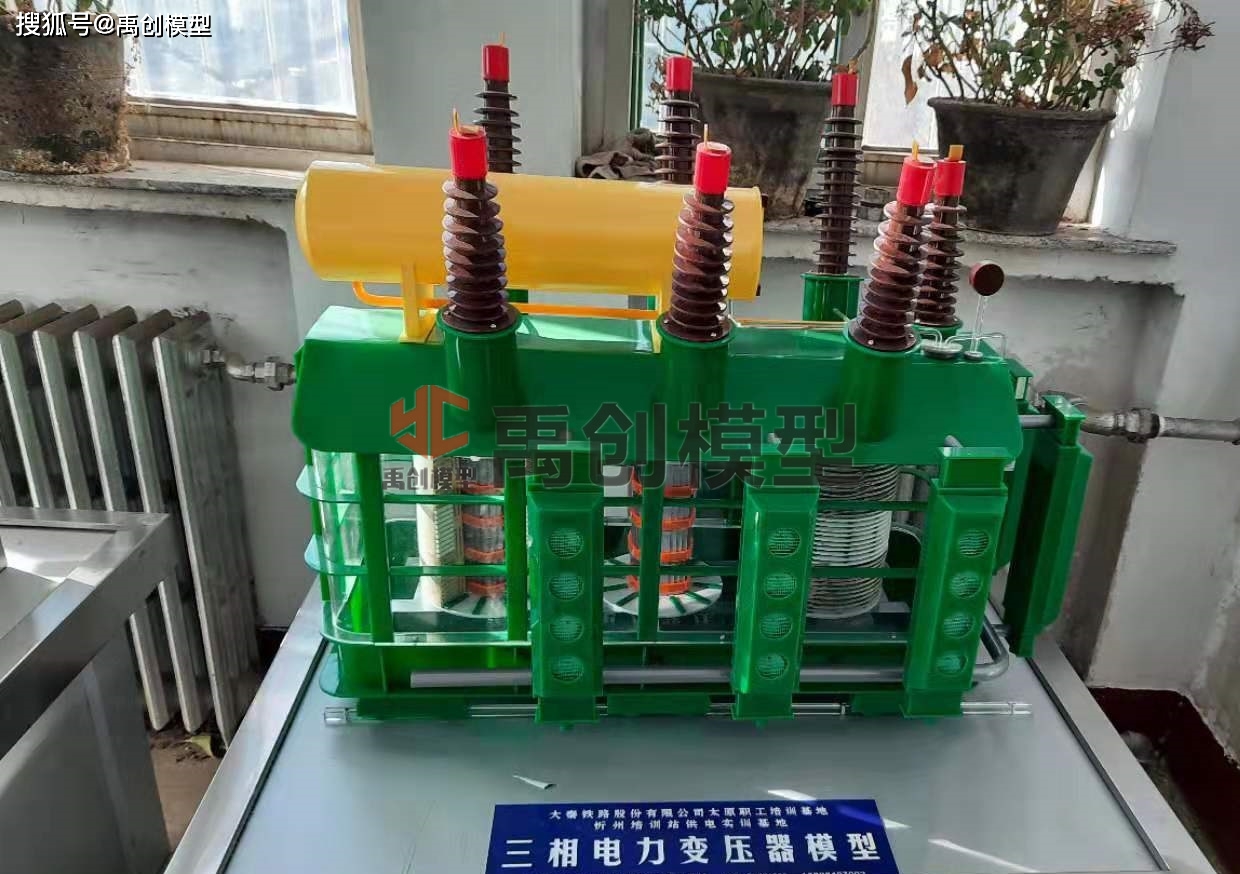

變壓器模型組成部件包括器身（鐵芯、繞組、絕緣、引線）、變壓器油、油箱和冷卻裝置、調壓裝置、保護裝置（吸濕器、安全氣道、氣體繼電器、儲油柜及測溫裝置等）和出線套管。 1、鐵芯 鐵芯是變壓器模型中主要的磁路部分。
