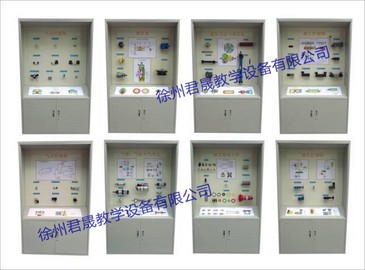

一、陳列柜功能
采用實物或模型以及必要的圖文資料展示常見液壓、氣動元件的基本類型與基本結構。
二、陳列內容（陳列柜名稱）
1、液壓泵 2、液壓馬達與液缸 3、液壓控制閥 4、液壓控制閥
5、液壓輔助元件6、氣缸與氣馬達 7、氣動控制閥（1） 8、氣動控制閥（2）
三、陳列柜性能規格
1、陳列柜中的每個模型都配備文字標牌。
2、陳列柜中設計有圖示型思考題，以進行啟發式教學或探究性教學。
3、陳列柜中的模型主要由實物和PVC精制。
4、柜體采用SPCC冷扎板焊成，堅固美觀，表面采用中溫磷化防銹漆、平光漆，靜電噴涂。模型材料采用進口有機板制造，板面附有必要的圖表和文字說明，演示形象逼真，運行可靠。是一套現代化機械課程教學設備。
5、陳列柜內裝有照明日光燈，并配裝玻璃推門防塵。
6、輸入電壓：交流220V，功率400W。
7、單個展示柜外形尺寸：1100×450×1800mm
陳列柜內容如下：
序號 | 名稱 | 清單 | 型號 | 清單 | 單價 |
1 | 液壓泵 | 齒輪泵 | 液壓泵工作原理 | ||
CB型 | 外嚙合齒輪泵 | ||||
BB-B2.5 | 內嚙合齒輪泵 | ||||
葉片泵 | YB1-2.5 | 單作用葉片泵 | |||
柱塞泵 | KR | 徑向柱塞泵 | |||
伺服變量機構 | |||||
10MCY14-B | 軸向柱塞泵 | ||||
2 | 液壓馬達與液壓缸 | 液壓馬達 | 葉片式液壓馬達 | ||
徑向柱塞馬達 | |||||
液壓缸類型 | ROB | 柱塞缸 | |||
HSGL40 | 擺動缸 | ||||
液壓缸結構 | 活塞與活塞桿 | ||||
X07-0850 | 緩沖裝置 | ||||
MOB50*50 | 單桿液壓缸 | ||||
3 | 液壓控制閥 | 方向控制閥 | CIT-02 | 普通單向閥 | |
23D | 二位三通電磁閥 | ||||
A1Y-HA10B | 液控單向閥 | ||||
4WE6G61B | 三位五通電磁閥 | ||||
34SM-L10H-T | 手動換向閥 | ||||
DSG-02-2B2-DL | 二位四通電磁閥 | ||||
DCG-01-2B2-40 | 機動換向閥 | ||||
4WE6E | 三位四通電磁閥 | ||||
4 | 液壓控制閥 | 壓力控制閥 | Y-10B | 直動式溢流閥 | |
Y2-HA10B | 先導式溢流閥 | ||||
流量控制閥 | 定差減壓閥 | ||||
定比減壓閥 | |||||
5 | 液壓輔助元件 | 管接頭 | PC8-01 | 管接頭 | |
5*8 | 快速接頭 | ||||
過濾器 | 表面粗過濾器 | ||||
WU-160*100-J | 紙質過濾器 | ||||
HY37 | 深度型過濾器 | ||||
蓄能器 | YWZ-76T | 液位計 | |||
SL | 消聲器 | ||||
6 | 氣源、氣缸與氣馬達 | 空氣壓縮機 | 小型空氣壓縮機 | ||
壓縮機附件 | |||||
氣缸 | SC32X170 | 普通氣缸 | |||
QGV | 薄膜氣缸 | ||||
氣馬達 | 普通型沖擊氣缸 | ||||
MKB16-10R | 擺動氣缸 | ||||
5H | 葉片式馬達 | ||||
7 |
氣動控制閥 |
方向控制閥 | RE-02 | 單向控制閥 | |
4H210-08 | 氣壓控制換向閥 | ||||
壓力控制閥 | 2V025-08 | 直動式電磁閥 | |||
先導式電磁閥 | |||||
2W025-08 | 直動式電磁閥 | ||||
XQ230650 | 延時換向閥 | ||||
8 | 氣動控制閥 | 流量控制閥 | SL8-04 | 排氣節流閥 | |
柔性節流閥 | |||||
比例閥與伺服閥 | OS-1/8 | 或門元件 | |||
4A320-10 | 雙氣控換向閥 | ||||
3V1-06 | 單電控電磁閥 | ||||
4V230C-08 | 三位五通電磁閥 | ||||
氣動邏輯元件 | AC2000 | 氣體三聯件減壓閥 | |||
非門禁門元件 | |||||
是門與門元件 | |||||
或非元件 |
