一、實驗箱簡介

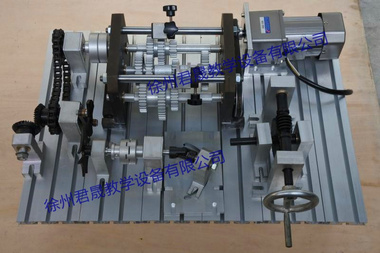

1、試驗箱配置及主要技術參數;本實驗箱北有V帶傳動、鏈傳動、圓柱齒輪傳動、圓錐齒輪傳動、槽輪機構、曲柄滑塊機構、曲柄搖桿機構、單十字萬向聯軸器傳動等零部件。箱內大部分零件采用硬鋁合金精制,加工精度搞,使用輕巧方便。
2、拼裝方案:利用本實驗箱配備的零件可組裝十種機械傳動方案:
(1)單級傳動:V帶傳動、鏈傳動、圓柱齒輪傳動、圓錐齒輪傳動、槽輪機構、曲柄滑塊機構、曲柄搖桿機構、單十字萬向聯軸器傳動等。
(2)變速器:手動滑動套,使兩三聯齒輪分別沿二根花鍵軸滑移,通過三根傳動軸(二根花鍵軸及一根平鍵軸)上不同的齒輪嚙合,可得9級傳動比。三根轉動軸可三角形布置,也得展開布置。卸下平鍵軸,裝上中介輪軸及介輪,可得含介輪的齒輪傳動。
(3) 多級組合傳動在:可在上述單級傳動及變速器中任選兩種或兩種以上,用聯軸器或離合器聯接組成多級組合傳動
例如:
手輪錐齒輪九速變速器彈性聯軸器鏈槽輪機構
手輪九速變速器禮盒器曲柄搖桿機構
手輪剛性聯軸器鏈傳動槽輪機構
手輪V帶傳動離合器鏈槽輪機構
手輪-V帶傳動錐齒輪槽輪機構
手輪錐齒輪鏈傳動槽輪機構
手輪V帶傳動曲柄滑塊機構
手輪鏈傳動曲柄搖桿機構
二、外觀
外形尺寸:550×503 ×200mm
總重量:15Kg
