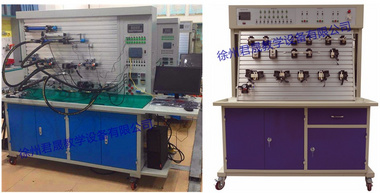

JS-YQ2型智能液壓氣動實驗臺是根據現代實驗教學特點，根據的職業教育的教學和實訓要求設計的實驗臺。各主要元件采用先進的力士樂技術液壓元件，集可編程控制器和液壓元件模塊為一體，除可進行常規的液壓基本控制回路實驗外，還可進行液壓，組合應用實驗及液壓技術課程設計。它滿足各工科院校、高職、中專、技校及培訓機構對《液壓傳動》、《液壓傳動與控制》、《液壓技術》等課程的實驗教學要求，該實驗臺涵蓋液壓元件技術、繼電器控制技術、傳感器技術、PLC控制技術、電工電子技術、自動化技術等?？梢耘囵B和提高學生動手能力、設計能力、綜合運用能力以及創新能力。本實驗臺提供兩組不同的氣、液元件，同時進行各自獨立的實驗。即減低了采購成本和又節約了實驗用地，在保證具備兩組完整實驗的基礎上，有效的節約了資源，具有較高的性價比！
一、智能液壓部分
1、概述
智能型液壓傳動實驗臺具有開發測試分析系統，通過對流量、壓力、功率、轉速、時間、溫度--計算機人機畫面 -- 計算機智能數據采集、分析、處理、--自動生產報表、曲線等一系列智能化動作后,完成液壓實驗.通過實驗，對液壓系統的性能、智能控制、遠程控制及液壓系統同計算機的通訊技術得以掌握和提高。
2、液壓系統主要特點:
1、實驗臺結構 ：2.0mm鋼板主體冷作而成，T型槽鋁型材操作平臺
2、元件模塊化 ：各液壓元件成獨立模塊，配有方便安裝的底板，可以隨意在通用鋁合金型材板上組建各種實驗回路，操件簡單快捷
3、連接方式：快速可靠，密封性能好、不漏油、拆卸簡便省時
4、元件性能：采用標準的工業液壓元件，性能可靠、安全
5、系統安全性：采用進口電機泵組，低噪音、壓力流量自動限壓；電源帶漏電保護，漏電（漏地電流超30mA自動斷電），缺相，自動斷開總電源，控制電路均為24V直流安全電壓
6、測量儀器：0.5級精確測量精度
7、控制方式：微機與可編控制器（PLC）通訊，可電氣自動控制、手動控制 可在線編程監控、遠程控制及故障檢測。
8、智能化：實驗數據實時采集，顯示實時數據，實驗曲線自動生成等/2、技術參數
3、實驗臺由實驗工作臺、液壓泵站、液壓元件、測試傳感器、電氣控制單元等幾部分組成。
1、實驗工作臺
1）實驗工作臺整體以2.0MM厚的鋼板為主框架，外形緊湊、結實、美觀；
2）實驗臺表面采用靜電噴塑等處理，充分考慮適應各種實驗室環境；
3）實訓屏采用航天級帶"T"型溝槽工業鋁合金型材，可方便、隨意地安裝液壓元件、傳感器等，搭接各種實驗回路。
2、液壓泵站
系統額定工作壓力：6.3Mpa。（可至7Mpa）
雙泵式
1）電機功率:2.2KW、1.5KW各一臺 轉速1450r/min（2臺）
變量葉片泵額定壓力:7Mpa 公稱排量6.67ml/r（1臺）
定量葉片泵額定壓力:7Mpa 公稱排量8mL/r（1臺）
2）油箱：公稱容積65L；附有液位、油溫指示計，吸油、回油濾油器，空氣濾清器等；
3）液壓油：32#抗磨液壓油。
3、常用液壓元件
1）主要液壓元件均為力士樂技術工業液壓元件，具體型號及種類詳見配置清單；
2）每個液壓元件均配有油路過渡底板，采用專用彈性插腳底板固定，可方便、快速地將液壓元件固定在鋁合金型材面板；
3）每個液壓元件的控制油口全部安裝有開閉式快換接頭，采用國際先進的密封材料，油路搭接、拆裝方便，密封性能好。
４、 電氣測控單元
可編程序控制器(PLC)：西門子S7-300（用戶可選）系列，CPU224,I/O口24點，繼電器輸出形式，電源電壓：AC 220V/50Hz；控制電壓為DC24V，設有手動，自動，順序等控制功能，安全可靠，方便靈活；配有壓力表、流量計、轉速表等測量工具。
5.實驗臺主要技術參數
1）主電源：標準工業用電——AC380V、50HZ；
2）控制電壓：安全控制電壓——DC24V；
3）系統總功率：≤5KW;
4）安全保護：具有漏電壓、漏電流保護裝置，安全符合標準。
5）工作臺外形尺寸：長×寬×高=1700mm×700mm×1750mm
6）實驗臺重量：約350KG
6． 數據采集系統
計算機：PⅣ主機，19’液晶顯示器
數據采集卡 1塊
壓力傳感變送器 2只；
流量傳感變送器 1只；
功率傳感變送器 1只；
溫度傳感變送器 1只；
位移傳感變送器 1只;
累時器 1只;
詳見配置清單。
4、實驗項目：
1. 標準系列液壓元件工作原理認識實驗
2. 液壓元件能測試實驗，
3 ．11大類30大項擴展可達百余種典型回路及性能測試實驗
（1）液壓回路性能實驗
1．節流調速回路性能實驗 2. 壓力形成性能實驗
3.溢流閥一級遠程調壓 4. 多個溢流閥的遠程調壓
5.液壓泵的調壓回路
（2）減壓回路
6.減壓閥的一級減壓 7.減壓閥的二級減壓
（3）卸荷回路
8．電磁換向閥的卸荷回路 9．溢流閥與壓力繼電器的卸荷回路
10．先導式溢溢閥的卸荷回路 11.三位四通電磁換向閥中位機能泄壓回路；
（4）卸壓回路
12．節流閥卸壓回路 13．溢流閥閥卸壓回
14．用順序閥的卸壓回路
（5）平衡回路
15．順序閥的平衡回路 16.單向節流閥的平衡回路
17．采用液控單向閥的平衡回路； 18．采用單向調速閥的平衡回路；
（6）調速回路
19. 變量泵液壓缸的容積式調速回路 20.變量泵調速閥調速回路
21. 差動回路 22.串、并聯調速回路
23．節流閥控制的（進油、回油、旁油）節流調速回路
24．調速閥控制的（進油、回油、旁油）調速回路
25．電磁閥控制的減速回路 26．用變量泵-節流閥的容積調速回路
27．調速閥并聯的二次進給回路 28．調速閥串聯的二次進給回路
（8）液壓缸同步回路
29. 液壓缸串聯同步回路 30.節流調速閥的同步回路
31．節流閥控制的同步回路
（9）液壓缸順序動作回路
32.壓力繼電器的順序動作回路 33.順序閥的順序動作回路
34.電容式接近開關的順序動作 35.時間繼電器的順序動作
36．換向閥控制換向回路
（10）緩沖回路
37.節流閥的緩沖回路 38.溢流閥的緩沖回路
39．用調速閥的緩沖回路；
（11）鎖緊回路
40.單向閥的鎖緊回路 41.電磁閥的中位機能的鎖緊回路
42.液控單向閥的鎖緊回路 43．換向閥閉鎖回路
44．用雙液控單向閥的鎖緊回路
5. 智能化數據采集系統實驗：可進行實驗數據采集、分析、處理、即時顯示、實驗曲線自動生成等
二、 氣動部分
1、概述
氣壓傳動實驗臺是根據《液壓與氣壓傳動》、《氣動控制技術》等通用教材內容要求精心設計而成。該系統除了可以進行常規的氣動基本控制回路實驗外，氣動控制實驗臺還可進行模擬氣動控制技術應用實驗、氣動技術課程設計，以及可編程序控制器 （PLC）學習及其基本應用實驗等，氣動控制實驗臺是機電完美結合的典型實驗設備。
氣動控制實驗臺應于大中專院校、技校、職業學校中的機械工程、機電一體化、自動化專業開設《液壓與氣壓傳動》、《氣動控制技術》、《 PLC可編程序控制器原理及應用》等相關課程的教學實驗，同時也可作為機、電、氣一體化的綜合實驗臺。學生通過實際操作實驗及課程設計，可以準確、形象、深入地了解、掌握氣動元件的結構、氣動回路的控制原理及設計方法等。以及掌握氣動控制實驗臺功能，控制原理及編程技巧等。
2、實驗臺主要特點
1.實驗氣動元件均裝有帶彈性插腳的底板，實驗時組裝實驗回路快捷、方便；實驗回路清晰、明了。
2.實驗電氣控制采用低壓直流24V電源；實驗回路、控制電路安全可靠。
3.電氣主控制單元采用PLC可編程序控制器控制，可與PLC微機通訊實現微機智能控制。同時，還可采用獨立的繼電器控制單元進行電氣控制，通過比較，突出PLC可編程序控制器控制的優越性，加深對PLC可編程序控制器的了解及掌握。
4.該系統是典型的機、電、氣一體化的綜合實驗設備，功能強、適用范圍廣。
基本結構組成：
氣動PLC控制實驗臺主要由實驗桌及實驗支架、氣動元器件、電氣控制器件等組成。
氣動元器件配備：空氣壓縮機，空氣過濾、減壓、油霧器三聯件，減壓閥，手動換向閥，電磁換向閥，氣控換向閥，行程閥，單向閥，節流閥、單向節流閥、快速排氣閥，或門型梭閥，單作用氣缸，雙作用氣 缸、旋轉氣缸.....
電氣控制器件：直流24V（3A）電源單元，PLC可編程序控制器（西門子S7-300），PLC電氣控制輸入單元， PLC電氣控制輸出單元，繼電器控制單元，行程開關（常閉、常開）。
3、主要技術參數
1.PLC可編程序控制器：PLC可編程序控制器：西門子S7-200型主機（繼電器輸出方式）。
2.直流電源：輸入AC 220V 輸出：DC 24V/3A
3.實驗臺外形尺寸：1700mm×700mm×1750mm
4．空氣壓縮機（基本配置小型機）
規格:430*210*600（mm）
電源: AC220V
功率：360W
壓力：1.3mp
排氣量：0.039m3/min溫度：90度
潤滑油：10#變壓機油
噪音：<65Dbca
儲氣容積:10L
凈重：21kg、
5、氣動元件：
以JELPC氣動元件為主，配置詳見附件。
氣動元件均配有鋁合金過渡底板（工程塑料），可方便、隨意地將元件安放在實驗面板（面板帶“Ｔ”溝槽形式的鋁合金型材結構）上?；芈反罱硬捎每鞊Q接頭，拆接方便快捷。
6.電氣控制單元：
可編程序控制器(PLC)；采用西門子S7-200系列, I/O口24點；繼電器輸出形式。電源電壓：AC 220V/50HZ
4、實驗項目：
① PLC控制回路實驗:
1.單作用氣缸的換向回路 2.雙作用氣缸的換向回路
3.一次壓力控制回路 4.二次壓力控制回路
5.高低壓切換回路 6.雙作用氣缸的雙向調速回路（進口調節、出口調節）
7.速度換接回路 8.緩沖回路
9.互鎖回路 10.過載保護回路
11.位置控制式單往復回路 12.壓力控制式單往復回路
13.時間控制式單往復回路 14.單雙作用缸連續往復動作回路
15.采用節流閥的同步回路 16.三缸連動回路
17.計數回路 18.延時回路
19.邏輯閥的應用回路（或邏輯） 20.雙手操作回路
② 繼電器控制回路
汽缸緩沖回路 汽缸給進系統
雙缸動作回路
③ 可編程序控制器（PLC）電氣控制實驗，機-電-氣一體化控制實驗：
⑴ PLC指令編程、梯形圖編程學習
⑵ PLC編程軟件的學習與使用
⑶ PLC與計算機的通訊、在線調試
⑷ PLC與氣動相結合的控制實驗
⑸ PLC指令編程實訓
4學生自行設計、組裝和擴展各種回路實驗
