概述：
此設備是根據現代教學特點、新的液壓傳動課程教學大綱要求設計的實驗臺。各主要元件采用先進的力士樂技術的液壓元件、國內知名的氣動元件和獨特的模塊化，構成了插接方便的系統組合，滿足高等院校、中等專業學校及職業技工學校的學生進行液壓傳動教程的實驗教學要求；達到培養學生動手、設計及綜合運用能力，提高和加強了學生的創新設計能力的目的。
液壓面：
一、主要特點:
1. 系統全部采用標準的工業用液壓元器件，使用安全可靠，貼近工業化。所有液壓閥采用國際先進的力士樂技術液壓元件，且完全符合工業應用標準
2. 快速而可靠的連接方式，每個接頭都配有帶自鎖結構的單向閥，即便連接回路中接頭未接好而脫落，亦不會有壓力油噴出，保證實驗安全、清潔干凈。
3.精確的測量儀器，方便的測量方式，使用簡單，測量精確可靠。
4.采用可編控制器（PLC）與微機通訊，實現電氣自動化控制、可在線編程監控及故障檢測。
5．各液壓元件成獨立模塊，配有方便拆卸的彈性插腳底板，實驗時可以隨意在鋁合金實訓面板上搭接各種液壓回路，組裝回路布局靈活方便、清晰明了。
二、實驗功能
一) 液壓元件的性能測試：
1）液壓泵的特性測試； 2）順序閥的特性測試；
3）節流閥的特性測試； 4）調速閥的特性測試；
5）減壓閥的特性測試； 6) 溢流閥的特性測試
二）液壓傳動基本回路演示實驗：
1. 壓力控制回路：
1) 溢流閥調壓回路； 2) 溢流閥單級遠程調壓回路；
3) 多級溢流閥調壓回路； 4) 雙向壓力調整回路；
5) 溢流閥緩沖回路； 6) 溢流閥限制低壓回路。
2.速度控制回路：
1) 節流閥控制的（進油、回油、旁油）節流調速回路；
2) 調速閥控制的（進油、回油、旁油）調速回路；
3) 差動連接增速回路； 4) 電磁閥和調速閥串聯的減速回路；
5) 節流閥串/并聯的二次進給回路 6) 節流閥串/并聯速度換接回路。
3.方向控制回路：
1) 換向閥控制換向回路； 2) 順序閥控制的順序動作回路；
3) 行程開關控制的順序工作回路； 4) 壓力繼電器控制的順序動作回路。
4.減壓回路：
1) 一級減壓回路； 2) 二級減壓回路；
3) 多級減壓回路。
5. 單向同步回路：
1) 節流閥控制的同步回路； 2) 調速閥控制的同步回路；
3) 液壓缸串聯同步回路。
6.卸荷回路：
1) M型三位四通電磁換向閥中位機能泄壓回路；
2) 二位三通電磁換向閥卸荷回路。
7.卸壓回路：
1) 節流閥卸壓回路； 2) 溢流閥卸壓回路。
8.平衡回路
1) 順序閥控制的平衡回路。
9.保壓回路：
1) 液控單向閥的保壓回路。
10.鎖緊回路：
1) 換向閥閉鎖回路； 2) 單向閥的鎖緊回路。
三） 可編程序控制器（PLC）電氣控制實驗，機電液一體化控制實驗：
1） PLC的指令編程，梯形圖編程的學習；
2） PLC編程軟件的學習及使用；
3） PLC與計算機的通訊，在線調試、監控；
4） PLC在液壓傳動控制中的應用以及控制優化方案設計
氣動面：
一、主要特點：
1.模塊化的結構設計搭建實驗簡單、方便，各氣動元件成獨立模塊，配有方便安裝的底板，實驗時可以隨意 在通用鋁合金型材板上組建各種實驗回路，操件簡單快捷。
2.快速可靠的連接接頭，拆卸簡便省時。
3.采用標準的工業氣動元件，性能可靠、安全。
4.低噪音的工作泵站，提供一個安靜的實驗環境（噪聲<60）。
二、實驗項目：
① PLC控制回路實驗:
1.單作用氣缸的換向回路 2.雙作用氣缸的換向回路
3.一次壓力控制回路 4.二次壓力控制回路
5.高低壓切換回路 6.雙作用氣缸的雙向調速回路（進口調節、出口調節）
7.速度換接回路 8.緩沖回路
9.互鎖回路 10.過載保護回路
11.位置控制式單往復回路 12.壓力控制式單往復回路
13.時間控制式單往復回路 14.單雙作用缸連續往復動作回路
15.采用節流閥的同步回路 16.三缸連動回路
17.計數回路 18.延時回路
19.邏輯閥的應用回路（或邏輯） 20.雙手操作回路
② 繼電器控制回路
汽缸緩沖回路 汽缸給進系統 雙缸動作回路
③ 可編程序控制器（PLC）電氣控制實驗，機-電-氣一體化控制實驗：
⑴ PLC指令編程、梯形圖編程學習
⑵ PLC編程軟件的學習與使用
⑶ PLC與計算機的通訊、在線調試
⑷ PLC與氣動相結合的控制實驗
⑸ PLC指令編程實訓
④ 學生自行設計、組裝和擴展各種回路實驗
實驗臺組成：
① 實驗工作臺 (液氣動共用)
實驗工作臺由鐵制主體與鋁合金型面板(T型鉤槽)等構成。
工作臺尺寸：長×寬×高＝1700mm×700mm×1750mm (其包裝重量約300kg)
安全保護：具有漏電壓、漏電流保護裝置，安全符合標準。
② 液壓泵站
系統額定工作壓力：6.3Mpa。（可達7Mpa）
雙泵式
1）電機功率:2.2KW、1.5KW各一臺 轉速1450r/min（2臺）
變量葉片泵額定壓力:7Mpa 公稱排量6.67ml/r（1臺）
定量葉片泵額定壓力:7Mpa 公稱排量8mL/r（1臺）
2）油箱：公稱容積65L；附有液位、油溫指示計，吸油、回油濾油器，空氣濾清器等；
3）液壓油：32#抗磨液壓油。
氣壓泵站：
空氣壓縮機（基本配置小型機）
規格:430*210*600（mm） 電源: AC220V
功率：360W 壓力：1.3mp
排氣量：0.039m3/min溫度：90度 潤滑油：10#變壓機油
噪音：<65Dbca 儲氣容積:10L
凈重：21kg、
③ 常用液壓元件
1）主要液壓元件均為力士樂技術工業液壓元件，具體型號及種類詳見配置清單；
2）每個液壓元件均配有油路過渡底板，采用專用彈性插腳底板固定，可方便、快速地將液壓元件固定在鋁合金型材面板；
3）每個液壓元件的控制油口全部安裝有開閉式快換接頭，采用國際先進的密封材料，油路搭接、拆裝方便，密封性能好。
氣動元件：
以JELPC(佳爾靈)氣動元件為主，配置詳見清單。
氣動元件均配有鋁合金過渡底板（工程塑料），可方便、隨意地將元件安放在實驗面板（面板帶“Ｔ”溝 槽 形式的鋁合金型材結構）上?；芈反罱硬捎每鞊Q接頭，拆接方便快捷。
④ 電氣測控單元
雙面：可編程序控制器(PLC)：西門子S7-200系列，I/O口24點，繼電器輸出形式，電源電壓：AC 220V/50Hz,控制電壓為DC24V，設有手動，自動，順序等控制功能.

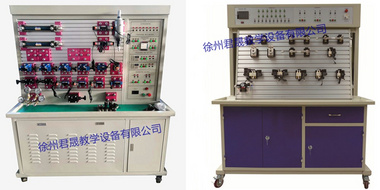

實驗臺由實驗臺架、工作泵站、氣動元件、電氣控制單元等幾部分組成。
