一.概述:
工程制圖課是工程界的語言，工程制圖是理工科主要的技術基礎課。如何更快地培養學生的空間思維能力，更有效地掌握繪圖基本功，這是廣大師生多年愿望。
制圖教室配套系列，可以創造一個理想的、清晰的制圖環境與學習氣氛，有利于教學計劃的順利實施與教學質量的提高。本系列包括：學生制圖桌、教師演示臺、高亮度投影儀活動轉椅及教學桌。
其中學生制圖桌經過多年的改進，具有實用方便，配備齊全，輕巧大方，堅固耐用，拆裝方便等特點。
二．主要特點
桌子右面可入置儀器、工具，下面抽屜供學習資料、工具書等。
教師用的演示桌，除上課時供操作投影儀使用外，主要用于輔導學生時現場批改作業及示范教學之用。
本系列教學設備經使用后，深受廣大師生歡迎，改變了以往上下課搬圖板或繪圖沒有圖板，在寢室隨處畫等現象，大大提高了繪圖效率，改善了圖面質量，全面提高教學質量。
本系列教學設備不但適用于制圖教學，也同樣適用于繼課程的設計及畢業設計。
對于非機，非土類專業，使用2號以下的圖幅，可選用小號制圖桌，這樣占地面積相應減小，附件也適當減少。本系列制圖除適用于大中專、技校以及各類職業學校外，各設計科研單位及工廠企業的技術部門均可使用或稍加改進使用。

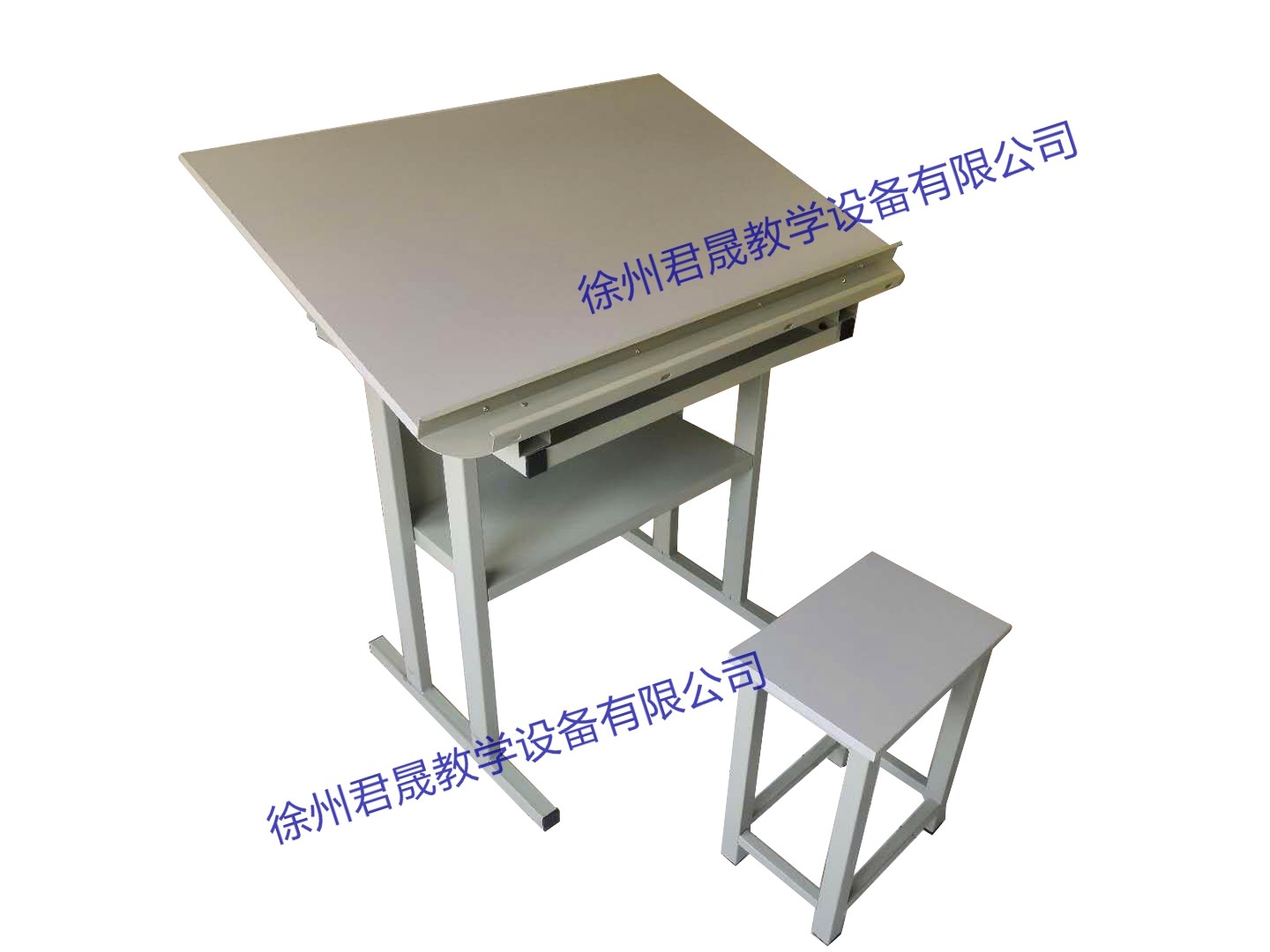

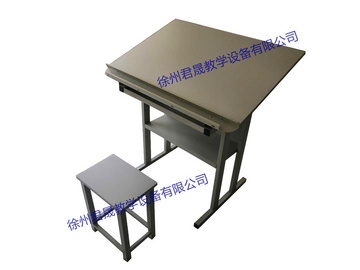

具體參數：
1. 桌面規格尺寸：900*600mm；
2. 桌面的材質：標配16mm三聚氰胺桌面，符合標準；
3. 主體采用1.0*30*30mm、1.0*25*50mm方管無縫焊接，其他采用1.0mm寶鋼冷軋板冷軋折彎均經過酸洗、磷化等工藝處理，靜電噴涂；
4. 桌體采用儲物空間，方便存放工具、書本；圓弧形筆槽設計，使用更方便。桌斗：590*260*280mm
5. 桌面可升降，無級調節，可在任意位置均勻調節，方便學生繪圖，桌面可放置0#、1#、2#圖板；
6. 升降鉸鏈為人字形鉸鏈 厚度為4.0mm 牢固耐用
7. 桌腿：30*50*1.0mm、1.0*25*50mm矩形管
8. 桌腳采用防滑、防脫落、靜音可調節腳墊；
9. 桌體計高度適應，符合人體工學，桌體尺寸：900*660*810mm。
10. 四腳鋼木結構四方凳，與JS-Z8繪圖桌配套使用，主體25*25mm規格的方管，鐵皮厚度1.0mm，帶有灰色凳面，板材為三聚氰胺椅面，凳面規格360*260*430mm，整體結構美觀，堅實耐用，均帶有耐磨及降噪音腳墊。
每桌附有：
本公司提供的工程制圖實驗室設備，按以下配置發貨：
（一）規格：寬650x深520x高780mm
?。?/span>1）90cm丁字尺 （8）多功能模板
?。?/span>2）90*60cm一號繪圖板 （9）大圓弧模板
?。?/span>3）精密繪圖儀器（5件一套） （10）不銹鋼多用擦圖片
?。?/span>4）25cm曲線板 （11）畫圓模板
?。?/span>5）30cm多用斜角三角板 （12）繪圖鉛筆（5支一套）
?。?/span>6）美工刀 （13）81a繪圖筆
?。?/span>7）三棱比例尺 (14)學生凳(PVC凳面、鋼管身、可升降或選鋼木凳)
