消防報警聯動系統實訓裝置

<

•

>

產品報價： 面議

留言咨詢

產品熱度：加載中

產品型號：SBXLY-02

適用范圍：高教

所在地區：

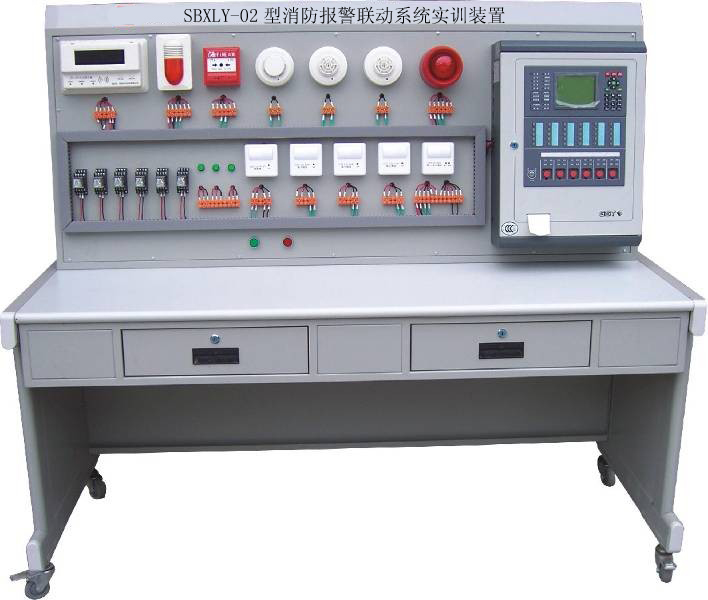

SBXLY-02型消防報警聯動系統實訓裝置

一、系統概述

本系統在智能建筑中通常被作為智能建筑三大體系中的BAS（建筑設備管理系統）的一個獨立的子系統。該系統是通過消防系統中各個探測設備（煙感探測器及溫感探測器）的參數變化進行火災報警，并通過相關信號以實現消防的聯動控制。系統能進行各種模擬火災和報警聯動操作演示、系統的設置、聯動編程、線路設計、聯網、線路及設置故障的判斷及排除等實訓。

二、產品特點

實訓器件連接以端子排的方式，可以根據實訓內容組成不同的消防回路；

該實訓裝置帶有工程上常用的火災顯示器及聯動功能；

系統采用總線結構。

三、技術參數

實訓臺工作電源：AC220V±10%  50Hz

工作環境：環境溫度范圍為-20℃～+45℃  相對濕度＜85%

外形尺寸：1668mm×805mm×1484mm

四、實訓內容

系統設備認識及接線操作

報警控制器、短路隔離器、聯動接口模塊的的安裝與連接

火災顯示盤的安裝、連接與使用

各種火災探測器的安裝與連接

智能輸入、輸出模塊、聲光報警器、報警按鈕的安裝與連接

元件地址編碼設置

系統的管理操作

系統的數據查詢操作

設備啟停操作

單點操作

聯動編程

線路故障的判斷與處理

程序設置錯誤的判斷與糾正

設計并安裝一個簡易應用系統

五、基本配置

電源控制屏（鐵質雙層亞光密紋噴塑結構）

提供交流電源：單相交流電220V 50Hz，帶有過流保護

樓宇實訓桌

實訓桌為鐵質雙層亞光密紋噴塑結構，桌面為防火、防水、耐磨高密度板,結構堅固，形狀似長方體封閉式結構，造型美觀大方；設有兩個大抽屜、柜門，用于放置工具、存放掛件及資料等。桌面用于安裝電源控制屏并提供一個寬敞舒適的工作臺面。實訓桌還設有四個萬向輪和四個固定調節機構，便于移動和固定，有利于實訓室的布局。

火災報警控制器(聯動型)

采用192×64點陣液晶顯示，可同屏顯示4行12列漢字信息

可以現場編輯總線設備的區、層、狀態、類型、安裝位置等信息

256條事件記錄，記錄控制器運行中的各種事件，可隨時查閱

可以現場編輯聯動公式

2個總線回路，可連接254個現場器件

1個 RS485 通訊口，用于同火災顯示盤、設備操作盤、滅火控制盤進行通訊，可接16臺火災顯示盤；2臺設備操作盤；4臺（8區）滅火控制盤

火災顯示盤

火災顯示盤通過 RS485 通訊總線與火災報警控制器聯網，實時顯示本樓層的各種事件信息，使本樓層的工作人員能夠及時、準確地了解本樓層的消防事件，從而迅速地采取相應措施。

探測器

配備可燃氣體探測器、智能光電感煙探測器和差定溫火災探測器等三種探測器。

輸入模塊、控制模塊

輸入模塊主要用于壓力開關等信號檢測，控制模塊主要用于控制排煙閥、送風閥、卷簾門等設備。

聯動盤現場接口

(1)三線控制，接線部分簡潔方便，輕松實現啟?；卮鸸δ?；

(2)兩種輸出控制方式可供選擇，電平輸出和脈沖輸出。

手動報警按鈕

火災發生時，按下有機玻璃片，按鈕的火警燈點亮，同時向控制器發出火警信號；

消防栓按鈕

火災時按下壓片控制器報警，點亮火警指示燈(紅)，同時輸出一組外控空接點，啟動消防泵時，接入啟泵回答信號，啟泵指示燈點亮(綠色)，復位時，滑下滑動蓋，按下復位按鈕。

聲光報警器、警鈴

現場發生火災接到控制信號后，發出強烈的聲音警報信號，以達到提醒現場人員注意的目的。

電子編碼器

完成現場設備的編碼、設備類型與靈敏度的更改等功能。
