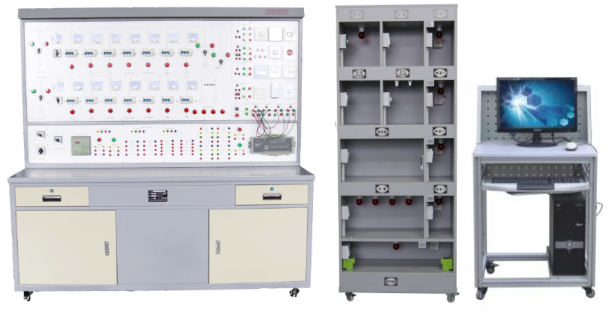

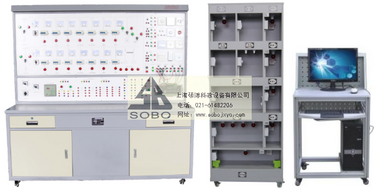

SBGDZM-2樓宇供配電及照明系統實訓裝置
一、系統概述：
系統由基于LON Talk協議的采集控制器組成網絡，整個系統由LonWorks網絡適配器、LonWorks采集控制器、模擬照明配電盤、模擬照明燈具、能源計量電度表、電壓電流傳感器、計算機以及力控組態軟件等組成。其主要設備包含：實訓平臺、LON網絡適配器、LON數據采集控制器、模擬照明配電盤（含指針表計、控制開關）、電壓傳感器、電流傳感器、能量計量電度表（單相、三相）、模擬照明燈具、空氣開關、接觸器、照明控制開關、力控組態軟件等。
二、技術指標：
1.輸入電源：三相四線（AC 380V±10% 50Hz）；
2.工作環境：溫度-10℃?+40℃ 相對濕度<85% 海拔<4000m；
3.裝置容量：<5.0kVA；
4.外形尺寸約：1800mm×800mm×1800mm；
5.照明控制柜：755mm×450mm×1800mm；
6.絕緣電阻：＞3MΩ；
7.安全保護：具有漏電自動保護功能；
三、系統配置：
1、微型斷路器：額定電流: 10A(14只)；
2、微型斷路器：額定電流: 32A(1只)；
3、智能無功補償裝置：使用電壓范圍：(0.85~1.10)倍額定電壓。允許過電流：1.30倍額定電流?？刂坡窋担?路，6路，8路，10路，12路。投切時間：1~150s/次，可調。工作方式：自動，連續運行。負載在5~間變化時，COSφ值保持在0.95以上(1只)；
4、模擬負荷瓷盤電阻6組；
5、模擬負荷電抗6組；
6、接觸器: AC220V(17只)；
7、智能電流變送器:0-5A交流電流輸入4~20mA電流輸出;0-500V交流電壓輸入4~20mA電流輸出(10只)；8、電流表: 0～5A(14只)；
9、電壓表: 0～250V(2只)；
10、智能電量變送器:交流電壓測量變送器，輸出信號為4～20mA ，220VAC供電 交流電壓測量變送器，輸出信號為4～20mA ，220VAC供電(1只);
11、DDC控制模塊:微處理器 16位微處理器(TMP 91 CY22).22MHz;供電電壓 24Vac21~30Vdc;過電壓保護 24Vac和40Vdc過電壓保護及防短路保護(2只);
12、無功補償電容板1塊；
13、信號燈14只；
14、船形開關紅色3只；
15、中間繼電器22只；
16、時間繼電器3只；
17、LON網卡1個；
18、電腦桌鋁木結構可移動1張；
19、實訓導線及配件1套；該類產品全部采用LON總線式DDC進行控制，每種系統均可開展DDC的編程。
四、供配電及照明系統清單
1、供電部分系統清單
序號 | 名稱 | 數量 |
1 | 微型斷路器 | 14只 |
2 | 塑殼斷路器： | 1只 |
3 | 智能無功補償器 | 1只 |
4 | 模擬負荷瓷盤電阻 | 6組； |
5 | 模擬負荷電抗 | 6組； |
6 | 接觸器: | 27只 |
7 | 智能電流變送器 | (10只） |
9 | 電壓表 | (2只） |
10 | 智能電量變送器 | 1只 |
11 | DDC控制模塊; | 1只 |
12 | 無功補償電容板1塊； | 4只裝 |
13 | 信號燈 | 18只 |
14 | 船形開關紅色； | 3只 |
15 | 中間繼電器； | 20只 |
16 | 時間繼電器； | 3只 |
17 | LON網卡1個； | 1個 |
18 | 電腦桌鋁木結構可移動； | 1張 |
19 | 實訓臺架 | 1套 |
20 | 鋁材印刷板 | 2塊 |
21 | 電腦 | 1套 |
22 | PLC | 1套 |
23 | 模擬量采集器 | 1個 |
24 | 工時 | 10天 |
2、照明部分清單
1 | 帶燈按鈕； | 12只 |
2 | 單刀單擲開關 | 1只 |
3 | 觸摸延時開關 | 1只 |
4 | 人體感應延時開關 | 1只 |
5 | 大翹板雙路開關 | 1只 |
6 | 聲光控延時開關 | 1只 |
7 | 可調光電子鎮流器 | 1只 |
8 | 遙控開關 | 1只 |
9 | 電子調光開關（30V～250） | 可調1只 |
10 | 照度傳感器； | 1只 |
11 | 交流接觸器； | 4只 |
12 | 中間繼電器； | 15只 |
13 | 時間繼電器 | 1只 |
14 | 節能燈應急電源； | 5只 |
16 | 主動式紅外，探測器 | 1對） |
17 | 光字牌4只； | 4 |
18 | 小燈杯 | 8只 |
19 | 節能燈杯（配鎮流器） | 8個 |
20 | 4針H管熒光燈 | 1只 |
21 | T4直管熒光燈 | 1只 |
22 | 警示燈 | 1只 |
