SB-T1型自動電話交換機系統實訓裝置
一、裝置組成：
本系統全部元器件均采用實物，整個實訓裝置主要由程控電話交換機、專用數字話機、電話打線鉗、電話機、音箱、模擬局機系統等組成。
二、系統實訓功能：
能進行各種模擬自動電話交換機系統操作演示，卡線刀、壓線鉗的使用訓練，電話插頭的制作與測試，配線架的安裝與卡線，話務臺功能和總機、分機功能的設置，交換機管理系統軟件的操作訓練，系統的設置及調試、線路的設計與連接，故障的設置、判斷及排除等實驗和實訓。

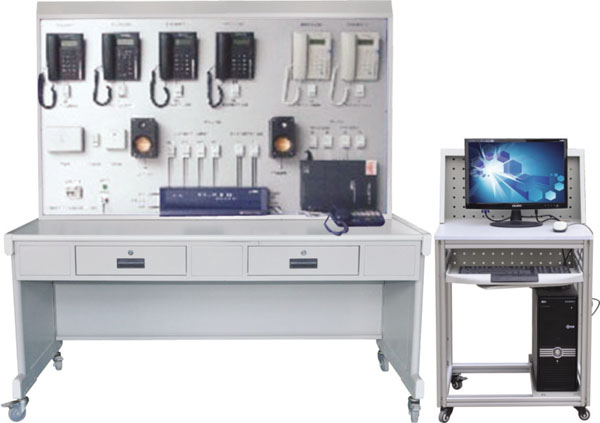

自動電話交換機系統實訓裝置
三、系統技術指標：
工作電壓：單相三線220V±5% 50Hz
整機容量：＜300W
外型尺寸：150×70×180cm3
安全保護：具有漏電自動保護裝置
故障設置：具有故障設置系統
四、實訓項目
1、自動電話交換機功能的模擬
2、常用的操作方法
3、分機用戶的操作
4、專用話機的操作
5、計費管理軟件的操作
6、分機參數的設置
7、外線參數的設置
8、系統的設計與連接
9、故障的設置與排除
10、系統的結構與安裝
五、設備參數
SW-2000HC
l 配置為16門用戶端口和4路中繼端口
2 系統中繼容量為：16路中繼端口
3 配置為16門用戶端口和4路中繼端口
4開放式數字話機接口：配接1-4部數字專用話機
5 擴容用戶端口以：8路為遞增單元
6 擴容中繼端口以：4路為遞增單元
接 口 類 型：
中繼分機進出接口：RJ45
HC系統總線板與分機板為連接25針插頭
HD系統總線板與分機板為連接航空針插頭
用戶接口：a、b線40V饋電 中繼接口環路中繼線：呼入鈴流，呼出支流脈沖或雙音頻。
外 設 接 口：
電腦RS-232串口接口與PC奔騰3 以上的電腦連接，廣播接口、留言接口。背景音樂可連接U盤（USB接口選頂HD）
