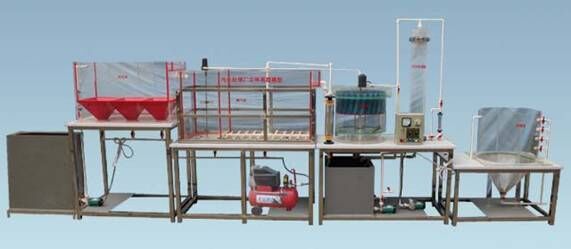

SB-293污水處理廠立體布置模型（能運轉）
一、裝置概述
本裝置以現場工程中的小型污水處理廠部分處理系統為原型，其中配置多斗初沉池、曝氣池、二沉池、砂濾裝置及濃縮池等；污水通過配水箱被提升至初沉池進行初級污泥沉淀，然后進至曝氣池進行接觸氧曝氣處理，曝氣通過小型空氣壓縮機，并通過風量計進行對曝氣量的控制；經過曝氣池的污水再通過二沉池進行沉淀；再進入砂濾裝置進行過濾；進入濃縮池進行濃縮處理。學生通過對該污水處理廠立體布置模型系統的學習，可了解系統中典型污水處理系統的應用，掌握各個系統的工作原理，進而具備設計污水處理廠各處理系統的能力。
二、產品特點
污水處理各級系統模擬真實應用中的污水處理廠的工藝流程，可了解真實污水處理廠的控制流程及控制策略，了解各處理系統的構造及工作原理；
控制策略中涉及閉環控制系統，曝氣與風量計構成人工控制的閉環控制策略；
可通過攪拌電機的調試裝置調速攪拌電機的轉速，以達到合理的系統要求；
三、技術參數：
處理水量：10~30L/h；
裝置外形尺寸：2200mmX500mmX1600mm；
輸入電源：AC220V；
功率800W；
四、實訓內容
實訓一：多斗式初沉池的基本結構、工藝設計和制作方法
實訓二：曝氣池的基本結構、工藝流程和制作方法、曝氣量的控制
實訓三：沉淀池的基本結構、工藝流程和制作方法
實訓四：污泥回流系統的基本結構、工藝流程和制作方法
實訓五：壓力砂濾罐的基本結構、工藝流程和制作方法
實訓六：角錐農縮池的基本結構、工藝流程和制作方法
實訓七：電氣控制流程及線路試驗
五、、配置：
裝置包括配水系統、多斗式初沉池、曝氣池、沉淀池、污泥回流系統、壓力砂濾罐、角錐農縮池等組成。配套有攪拌配水箱2只、水泵3只、調速電動機及調速器1套、污泥回流水泵1臺，旋渦式氣泵1臺，轉子流量計2只，氣體流量計1只，微孔曝氣器2套，電控箱1只，漏電保護開關、按鈕開關、連接管道和球閥、不銹鋼臺等。
