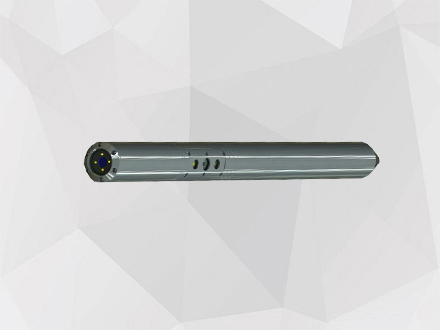

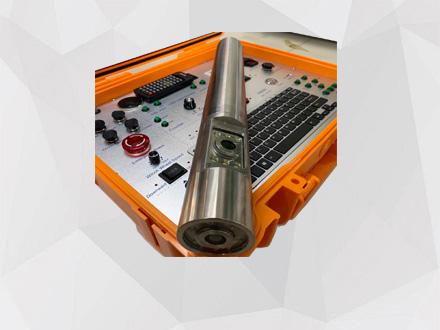

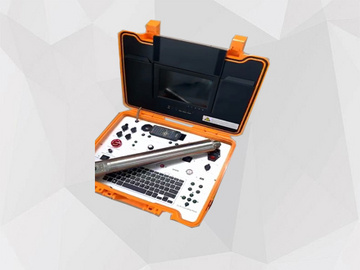

是一款可用于生產測井和工程測井方面實用性的光學成像系統，該系統可以直接搭載石油測井車，后端圖像可以二次開發分析，真正實現可視化作業。該設備由專業深井攝像頭、4000米線纜、電動絞車和顯控終端組成。適用于工程水文地質，觀測鉆孔中地質體的各種觀測樁內的各種異常和缺陷，水井維系，檢測井壁的裂隙、錯位、井下落物、濾水管孔堵塞及流砂位置等情況，并適用于油田，地質凍結孔，地質找礦、巖土工程、工程質量檢測等相關的行業
產品特點：
1.該系統搭載2路200萬高清網路攝像機；
2.該系統實時的顯示、記錄、回放；
3.可以搭配任意測井儀器或者電池；
4.可以實現遠程監控或診斷。
測井系統示意圖
產品參數：
| 攝像頭尺寸 | Φ63 mm x 570mm | 測井速度 | 500M/小時 |
| 工作深度 | 井下4000 米（40MPa） | 傳輸方式 | 單芯電纜傳輸，速率2M |
| 工作溫度 | -20℃-100℃ | 傾斜角度 | 傾斜角度：平移360 無限循環 |
| 數據采集 | 兩路視頻，兩路485 信號 | 傳感器 | 200 萬1/2.9”IMX323 CMOS 傳感器兩個 |
| 供電模式 | 直流電壓85-300V，電流1A | 成像角度 | 底部攝像頭角度：120°，側面攝像頭90° |
