標準規范
ENV 1187 Test 1, 2, 3 and 4
應用范圍
確定屋頂材料在外部火沖擊下的耐燃性能
產品介紹
ENV 1187指定了四種確定屋頂暴露于外部火源的性能的方法，用于評估在以下條件下屋頂的耐燃性能：
● 測試1 –使用燃燒釜
● 測試2 –使用燃燒釜和風
● 測試3 –使用燃燒釜，風和輔助熱輻射
● 測試4 –包括燃燒釜，風和輔助熱輻射的兩個階段加熱
這些測試評估了整個屋頂的火勢蔓延，屋頂內部的火勢蔓延（測試1、2和3），火勢滲透（測試1、3和4）以及產生的飛沫和碎屑。屋頂的下側或裸露的表面（測試1、3和4）。測試2和3不適用于幾何形狀不規則的屋頂或屋頂安裝的器具，例如通風機和屋頂燈。
上面列出的四個測試沒有排名順序。每個測試都獨立存在，不能用另一個測試替代或交換。
屋頂材料燃燒測試儀（ENV 1187測試方法1）
FTT的屋頂材料燃燒測試儀（ENV 1187測試方法1）包含：
● 籃子–由直徑3mm的低碳鋼絲制成，形成約50×50mm的網眼。這是頂部和底部的開放式籃子，有四個10毫米長的伸出腳，每個角落有一個?；@子的外部尺寸為300×300×200mm深?；@子的質量是650±50克；
● 木絲–由約2mm寬×0.2mm至0.3mm厚的纖維組成，由軟木制成
● 天平–用于稱量木棉，其標稱容量至少為2公斤，精度為±1克
● 計時器– 24小時內的小精度為±5秒
屋頂材料燃燒測試儀（ENV 1187測試方法2）
FTT的屋頂材料燃燒測試儀（ENV 1187測試方法2）包含：
● 配有風扇和蓋子的風道–該風道由1.0mm厚的鋼板制成。位于上下空氣通道之間的壁通道部分由鋼板和不燃性纖維增強硅酸鈣板制成，厚度為11±2 mm，密度為680±50 kg /m3
● 嬰兒床點火支架–嬰兒床點火支架受到保護，不受氣流影響，它由一個木制嬰兒床的支撐和一個帶五個垂直燃燒器管的管線燃燒器組成。管線燃燒器安裝在支架的中央，燃燒器管的軸線和嬰兒床的邊緣在同一平面上
● 木嬰兒床– 8根（不帶結的10×10×100mm松木）（其中6根釘在彼此之間8mm的距離上，其余2根釘子）
● 105±5°C恒溫干燥箱
● 干燥器
● 平衡器
● 計時器
● 風速計
● 流量計
屋頂材料燃燒測試儀（ENV 1187測試方法3）
FTT的屋頂材料燃燒測試儀（ENV 1187測試方法3）主要設備組成有燃燒釜、送風及輔助熱輻射。左側主框架包括組裝熱輻射板，4個活動氣體燃燒軟管，火花盒，引導軌和引導軌延長部分。右側是雙向分流器和組裝控制器。
設備包含：
● 輻射板，校準板和樣品支撐框架。
● 進氣空氣供應系統包括鼓風機和控制器，能夠施加可變的空氣流過校準元器件的表面，溫度在20°C ± 10°C。
● 風速計，精度為0.1m/s。
● 出口噴嘴配有擋板和導流板，以避免渦流。
● 輻射板，由四個獨立的燃氣輻射器構成，固定在與被校準元件平行，上方距離為500 ± 20mm處。
● 每個輻射板配有單獨的質量流量控制器，能夠提供總的熱輻射熱為12.5 ± 0.5 kW/m2，輻照分布在校準元器件的表面。
● 質量流量控制器（4 ×丙烷和4 ×空氣），點火器和火焰傳感儀器，電磁閥和回火閥安裝在氣體分流器處， 6.5”彩色觸摸屏控制氣體的質量流量(mg/s)，還可顯示質量流量。
● 硅酸鈣板校準元件
● 熱流計
● 試樣夾
屋頂材料燃燒測試（ENV 1187測試方法4）
ENV 1187指定了四種確定屋頂暴露于外部火源的性能的方法，用于評估在以下條件下屋頂的耐燃性能：
● 測試1 –使用燃燒釜
● 測試2 –使用燃燒釜和風
● 測試3 –使用燃燒釜，風和輔助熱輻射
● 測試4 –包括燃燒釜，風和輔助熱輻射的兩個階段加熱
這些測試評估了整個屋頂的火勢蔓延，屋頂內部的火勢蔓延（測試1、2和3），火勢滲透（測試1、3和4）以及產生的飛沫和碎屑。屋頂的下側或裸露的表面（測試1、3和4）。測試2和3不適用于幾何形狀不規則的屋頂或屋頂安裝的器具，例如通風機和屋頂燈。
上面列出的四個測試沒有排名順序。每個測試都獨立存在，不能用另一個測試替代或交換。

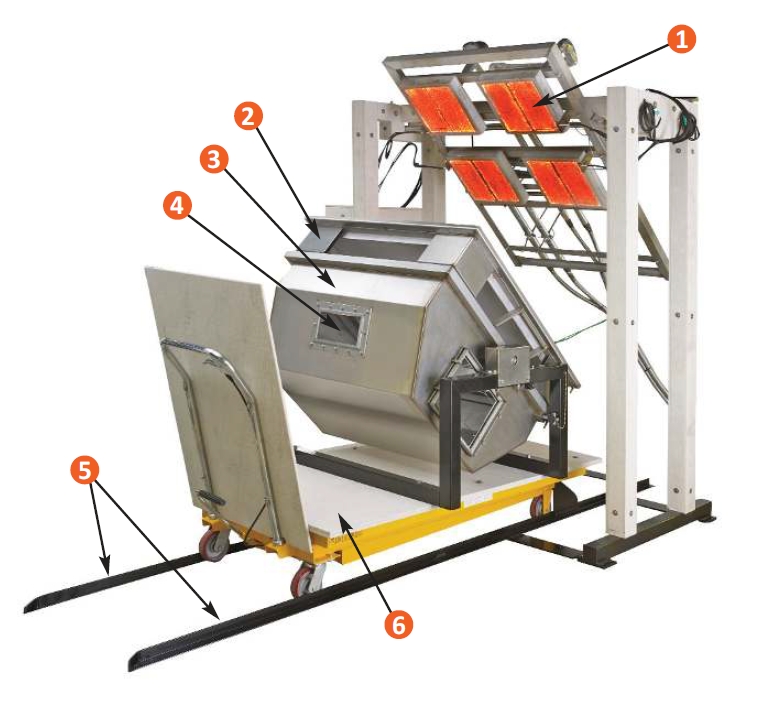

FTT的屋頂材料燃燒測試（ENV 1187測試方法4）主要包括:
輻射板
帶有校準裝置的樣品盒
樣品蓋與吸入箱組件
觀察窗
導軌
樣本推車
火花盒（圖上未顯示）
8.4個燃氣燃燒器軟管（圖上未顯示）
在ENV 1187測試方法4屋面測試中，測試樣本被放置在樣品盒中，樣品盒被放置在樣品蓋上，并創造一個空氣密封的環境。根據測試樣品的類型，樣品蓋可以以45°角傾斜或水平的角度支撐。
在測試過程中，樣品的底面可以通過安裝在樣品蓋和吸入箱組合上的觀察窗來觀察，以將樣品移動到正確的位置進行測試。樣品推車的高度可以調整。樣品通過樣品對準夾具和一套停止系統移動，以達到正確的位置。
燃燒器組件，又叫燃燒釜，包括一個模擬城市燃氣火焰。
吸入箱組件通過吸入口軟管連接到樣品蓋上，模擬“風”的作用。利用安裝在雙分流器支架上的斜管壓力計和速度控制器組件，建立并控制樣品下側的壓降。在標本蓋的另一側有一個吹出板。
輻射板組件(安裝在主框架上)提供測試樣品表面的“輔助熱輻射源”。輻射板可以45°角傾斜或水平支撐。輻射板由四個表面燃燒加熱器組成，它們分別由雙分流器組件和控制箱控制。每個燃燒器的空氣和氣體流量可以調節，以讓熱流計達到12±1.5千瓦/ m2。
校準組件包含保存四個熱流計的校準元件。該組件位于樣品蓋上的樣品夾上。熱流計通過安裝在校準組件上的歧管提供水。
