IBEX-300晶圓超快三維磁場探針臺
法國Hprobe公司于2017年3月在法國格勒諾布爾地區成立，旨在為集成電路領域提供快速、準確和靈活的測試設備，主要應用方向為磁隨機存取存儲器(MRAM)。MRAM技術作為芯片上系統嵌入式內存(SoC)的替代技術，越來越多的微電子行業的主要廠商對MRAM技術感興趣，相應的高端測試設備需求也隨之增加，而Hprobe公司生產的IBEX-300晶圓超快三維磁場探針臺為一個不錯的選擇。
| | ||

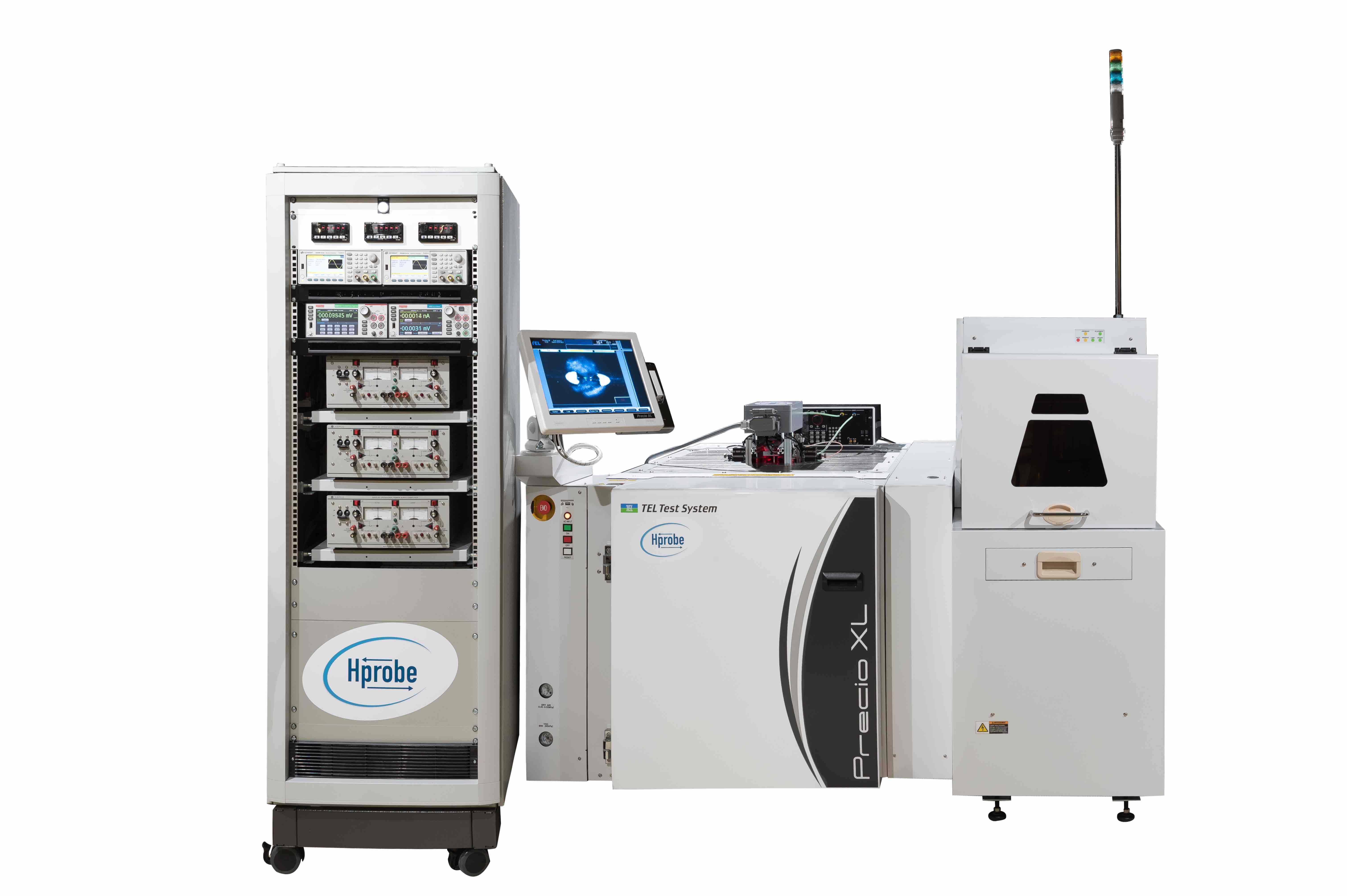

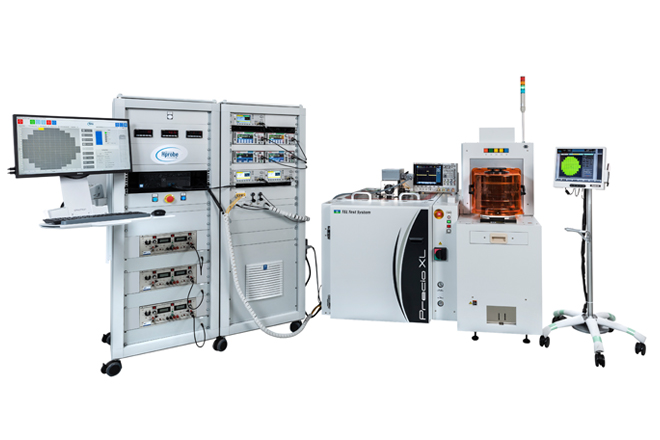

| HprobeIBEX300-1C | HprobeIBEX300-2C |
相比于其他的探針臺，IBEX-300晶圓超快三維磁場探針臺是專門用于晶圓片在磁場作用下的表征和測試的儀器，它使用的三維磁場發生器和先進的可定制硬件，為磁性器件（傳感器和存儲器）的開發、工藝和生產帶來了完整的測試解決方案。
主要特點：
| ■ 可以用于100~300mm晶圓 ■ 提供大的面內和垂直磁場 ■ 磁場定向和旋轉的三維控制 ■ 快速掃描能力 | ■ 嵌入式傳感器校準 ■ 自動測試程序 ■ MRAM和傳感器參數提取軟件 ■ 與標準探針卡兼容 |
主要應用方向：
■ 磁性隧道結
■ 磁隨機存取存儲器
■ 集成磁傳感器(Hall,GMR,TMR)
■ 智能傳感器
技術原理：
探針臺采用特的三維磁場發生器，每個磁場空間軸立驅動。利用這3個自由度，用戶可以在任意空間方向應用和控制場，也可以生成旋轉場。三維磁場裝置配備了所有相關配件，測試程序和磁鐵校準工具包。 三維磁發生器置于探針臺頂部，并在晶圓上產生局部磁場。為了適應器件測試設計，探頭被放置在晶圓片和發生器之間的間隙中。磁場發生器和晶圓托之間的Z方向距離一般可在500μm至5mm之間可調，取決于所使用的探針卡和探針。 | 三維磁場裝置 |
相關參數：
| 面內(XY) | 垂直(Z) | |
| 大單軸磁場 | 350mT | 550mT |
| 磁場均勻性@ /1mm | ±1% | ±1% |
| 磁場分辨率 | 0.05mT | 0.02mT |
| 角度分辨率 | 0,02° | - |
| 場掃描采樣率 | <50kHz | <50kHz |
| R-H回線測試時間 | <100ms | <100ms |
快速掃場能力：

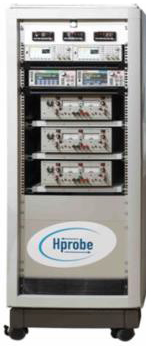

儀器配置：
Hprobe探針臺配備整套儀器驅動和測量大多數磁性器件，如MRAM(STT、SOT、電壓控制)、傳感器(AMR、GMR、TMR)和磁性MEMS。儀器可以包括源表和測量單元（SMU）、數字萬用表（DMM）、任意波形發生器（AWG）、脈沖發生器（PG）、交換矩陣、數據采集板等。其他儀器可根據要求提供，并且可以很容易地集成到工具的硬件和軟件中。
| 任意波形發生器（AWG） ■ 雙通道,帶寬40MHz ■ 正弦波,方波&脈沖至30MHz ■ 斜波&三角波至200kHz ■ 任意波形<1M采樣/通道 ■ 大采樣速率250M采樣/秒 | 脈沖發生器（PG） ■ 脈沖寬度小至200ps ■ 上升/下降時間<70ps(20%-80%) ■ 輸出電壓10mVpp至5Vpp ■ 大重復頻率500MHz每通道l ■ 幅值大至5V | |
| 源表和測量單元（SMU） ■ 電壓小量程20mV ■ 電流小量程1nA ■ >3,000讀數/秒 | 數字萬用表（DMM） ■ 18位,小量程100mV ■ 分辨率10nV ■ 小積分時間10μ秒 |
探針卡：
Hprobe探針臺使用非常靈活，用戶可以使用標準的商用探針卡，也可以使用帶有DC和RF探頭的微操作器。

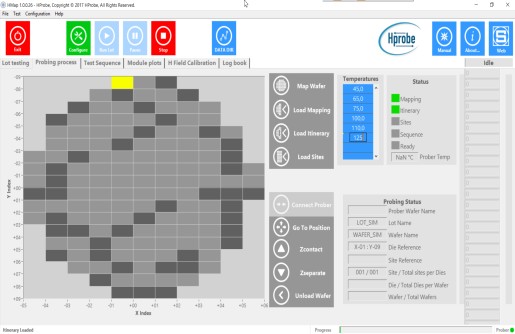

測試程序：
該測試程序包含了所有滿足用戶需求的功能，從器件表征到產品開發，以及轉移至生產等。它以三種模式運行:
| ■標定模式–設置磁場配置并創建用戶定義的圖形 ■工程模式–運行預執行的測試圖形或創建并運行完整的自定義特性和測試 ■產品模式–從工程模式中設置具有優化測試時間的測試程序 |

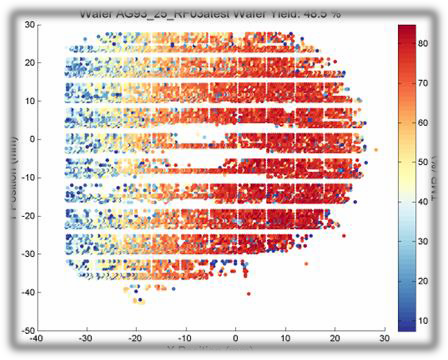

預先實現的測試模式包括(有或沒有磁場):
| ■開路/短路測試 ■AC/DCI-V,R-V測試 ■AC/DC擊穿電壓測試 ■讀/寫脈沖測試 ■R-H角度/幅值回線測試 ■誤碼率測試 ■器件循環和穩定性測試 | |
