PUNDIT?PL-200PE超聲波脈沖回波測試儀繼承了Pundit自上世紀70年代以來的光輝傳統。這些設備是款采用新型觸屏設計進行開發的Proceq產品。PUNDIT?PL-200PE超聲波脈沖回波測試儀脈沖回波技術大擴展Pundit觸摸屏裝置的應用范圍并提供各種特殊功能。
行業標準Pundit
Pundit是公認的行業標準品，且為業內款測量超聲波脈沖速度的商用現場（實地）檢測設備。Proceq于2009年收購Pundit,然后發布了廣受歡迎的PunditLab和PunditLab 。
新型Pundit觸屏
PunditPL-200和PunditPL-200PE繼承了Pundit自上世紀70年代以來的光輝傳統。這些設備是款采用新型觸屏設計進行開發的Proceq產品。
脈沖回波技術大擴展 Pundit 觸摸屏裝置的應用范圍并提供各種特殊功能：
☆水泥板厚度的單面測定
☆空隙、管道、裂紋（與表面平行）和蜂窩檢測及位置確定
☆先進的回波跟蹤技術幫助識別主要回波
☆探頭上的控制按鈕和光反饋提高了測量效率
☆脈沖速度的自動估算

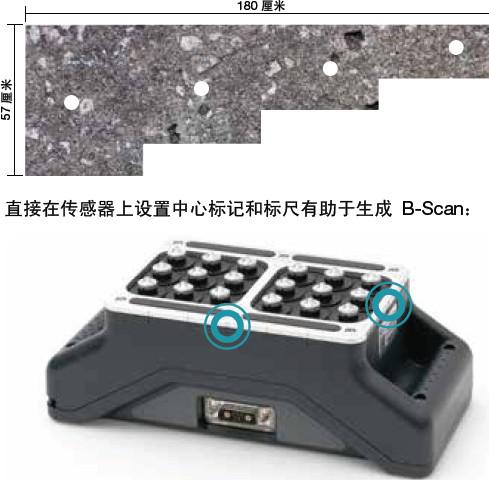

☆簡便的 B-Scan 直接通過探頭上的中心標記和標尺進行測量
☆干觸式傳感器： 無需耦合劑，適合于粗糙表面的測量
☆輕便，趁手
☆可擴展脈沖速度傳感器
PUNDIT?PL-200PE超聲波脈沖回波測試儀掃描模式
A-Scan
?A-Scan 可以直接分析原始信號。
?數字濾波器可以更好地顯示回波和抑制噪聲。
?自動讀取水泥板厚度讀數（回波追蹤器）。

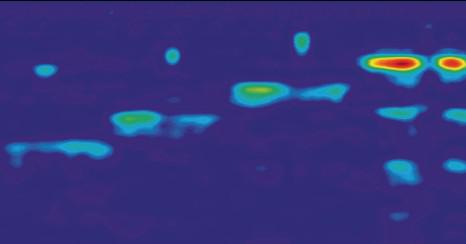

B-Scan
?提供垂直于掃描面的剖視圖。便于搜索管道、裂紋、空隙等。
?不二的先進圖像處理技術，可提高圖像質量。
?適當放置光標就可以直接讀取水泥板厚度和隱藏物體或缺陷的位置。
脈波回波傳感器
脈沖回波傳感器是個可以用于單手或雙手操作的橫波傳感器。特別適合于局限單面接觸的檢測?？蓴U展脈沖速度傳感器
圖片 | 帶寬和孔徑尺寸 | 測試對象參數限度 | 穿透深度 | 小檢測對象 | ||
波長 | 大顆粒 | 小側面 尺寸 | ||||
50kHz 2x25cm2 | 50 毫米 | 50 毫米 | 2x 厚度 | 通常為 500 毫米 （理想情況下可達 1000 毫米） | 30 毫米氣缸 | |
PUNDIT?PL-200PE超聲波脈沖回波測試儀技術規格
范圍 0.1 – 7930 μs
分辨率 0.1 μs (< 793 μs)，1 μs (> 793 μs)
顯示屏 7”
彩色顯示屏 800 x 480
像素脈沖電壓超聲波脈沖速度 100 – 450 Vpp
超聲波脈沖回波 –100 – 400 Vpp
帶寬 20 – 500 kHz
接收增益 1 x – 10’000 x (0 – 80dB) [11 步]
內存內置 8 GB 閃存
區域設置： 米制和英制單位，支持多種語言
電池： 鋰聚合物，3.6 V、14.0 Ah
電池使用時長 > 8h（標準操作模式下）
工作 0°C – 30°C （充電、運行儀器）
溫度 0°C – 40°C（充電、儀器關閉） -10°C – 50°C （未充電）
濕度 <95% RH，非冷凝
IP 等 IP54
