超聲波在混凝土中的傳播速度受到混凝土的彈性模量和強度的影響。
Ultracon-170混凝土超聲波測試儀加載高壓脈沖并發送到發射換能器從而產生超聲波，此超聲波通過混凝土再被接受換能器接收。當混凝土的彈性模量和強度越高，此超聲波傳播聲時就越短。相反，如果待測材料的彈性模量和強度越低，此超聲波傳播聲時就越長。
Ultracon-170混凝土超聲波測試儀能夠準確測量超聲波的傳播聲時，因此它可以非破損地評估材料或找到彈性模量，并可以探測混凝土的非均性、空洞、裂縫、火災/霜凍破壞、分層、離析和強度。
Ultracon-170混凝土超聲波測試儀使用專用高性能的52Khz換能器由mkc制造，此換能器可以在高衰減的材料中發射和接收超聲波信號，這些材料包括：混凝土、木材、石材和塑料。此儀器是由韓國標準和科學研究學會投資合作研發的，研發資金由韓國科技部提供。此儀器是第四代產品。
性能特點:
的模擬電路設計,從而保證了流的重復性和準確性
背景顏色根據測試模式的改變而發生變化
通過傳感器直接讀出高壓脈沖產生的超聲波經過混凝土用的時間
率的發射裝置、高靈敏度的接收裝置以及脈沖發生器的組合使該儀器在測厚的、高衰減的材料中有很好的優越性
為TFT彩色液晶顯示屏,在工地或者實驗室都可以方便地操作
狀態提醒和顯示屏幕不同顏色可以提示當前的測試狀態/模式
6節充電電池,充電1小時可進行連續5個小時工作
聲時以0.1us為單位，符合BS1881part203
波形可以通過連接示波器或者A/Dboard進行監測

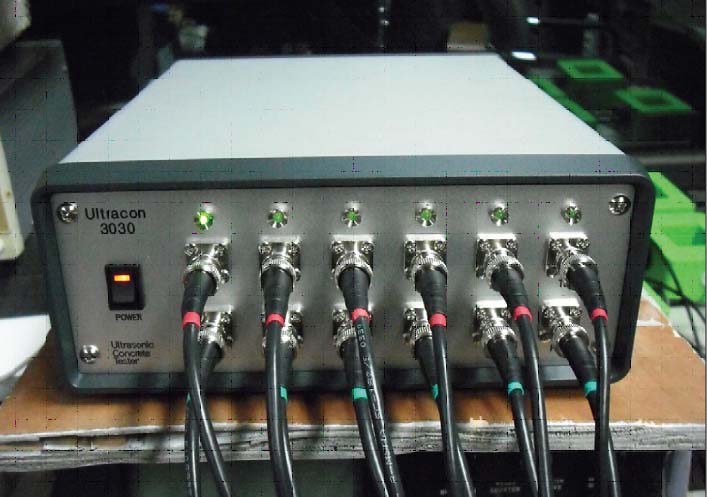

可以連接2~16個傳感器以方便監測超聲波在沙漿集裝箱里混凝土中傳播聲時隨時間的變化
堅固的鋁質儀器攜帶箱
低電狀態提醒
用MUX砂漿分析試模（選購）

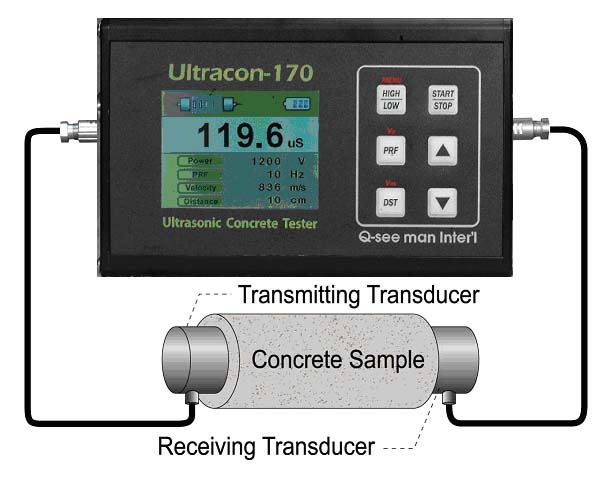

Ultracon-170混凝土超聲波測試儀測試原理
超聲波在混凝土、石頭、木材等硬質材料中能夠很好地傳播。超聲波傳播速度受傳播距離及介質本身的影響。Ultracon-170也可以用來評估混凝土的彈性模量及測試混凝土表面裂縫的深度。
為了使超聲信號很好地傳播，有時候可以用專門的耦合劑涂抹在傳感器或者混凝土表面以使二者接觸良好。

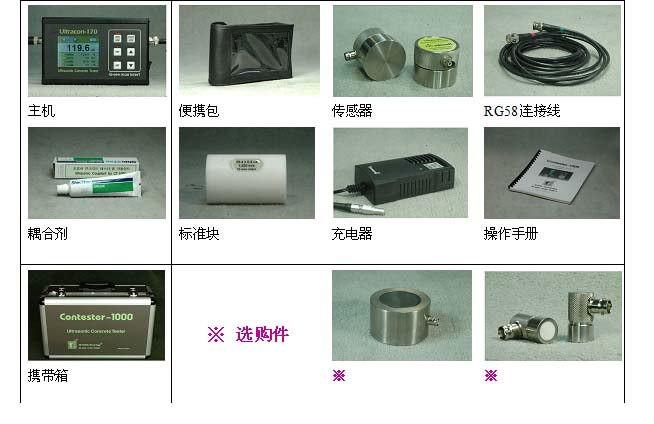

Ultracon-170混凝土超聲波測試儀儀器配置：
Ultracon-170混凝土超聲波測試儀主機
便攜包
電池充電器
1對52KHz的傳感器
RG58連接線
標準塊
耦合劑
操作手冊

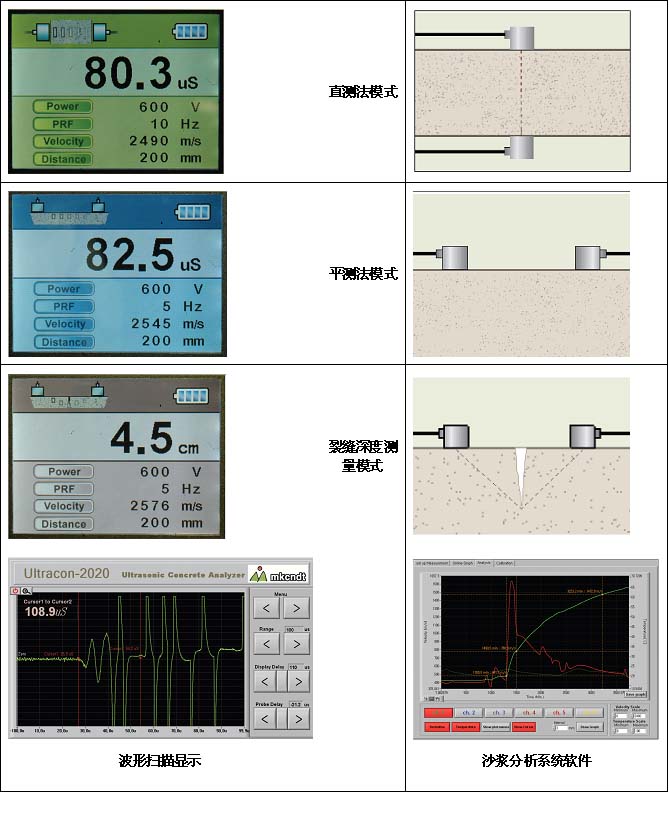

Ultracon-170混凝土超聲波測試儀不同測試模式下的顯示
Ultracon-170混凝土超聲波測試儀技術參數：
聲時的測量范圍是：0.1~9999.9μs
顯示屏尺寸:320×240
連接頭:BNC/BNC
正常使用的溫度范圍:-20至50?C
電源:6節充電電池
電池使用:連續5小時的1200V脈沖
尺寸:105(H)×172(W)×68(D)
重量:1,065g(主機包含電池在內)
質保:1年
?規格如有變動,恕不另行通知。
