深度掃描混凝土和纖維增強混凝土
Pundit250Array超聲成像掃描儀讓脈沖回波檢測實現巨大突破。全新技術，讓這款超聲波多通道儀器成為厚度測量、檢測和定位缺陷（使用任何其他技術無法輕松檢測）的既快又好的解決方案，這包括隧道襯砌等厚混凝土構件以及超出鋼筋層的管道和鋼腱管道的評估。Pundit250Array超聲成像掃描儀特的實時B-scan和全景視圖可直接在現場完成高分辨率成像?？缮秊殡p手柄版本以獲得增強控制或升為16通道，從而使掃描寬度翻倍。
高分辨率成像
☆在保存之前查看和優化實時B-scan
☆面積掃描的全景模式
☆ 幀速率為每秒5個圖像，具有完整圖像穩定性

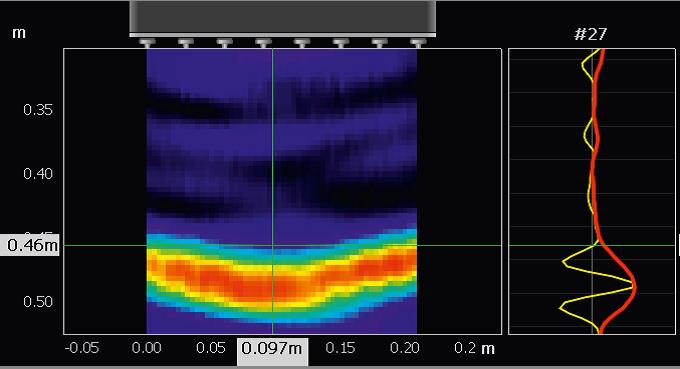

實時B-Scan | 全景B-Scan |
堅固、小巧和輕型PunditArray傳感器 1.包含可充電AA電池的可拆卸電池組 2.用于顯示狀態信息和即時反饋的顯示屏 3.用于引導測量的集成激光模塊 4.快速充電，含LED指示燈 5.用于控制主掃描功能的按鈕 |
由于使用干點接觸技術，無需耦合劑。
主要技術參數：
| 測量范圍 | 超過1m（取決于混凝土質量） |
| 帶寬 | 15至100kHz |
| 技術 | 相控陣超聲波脈沖回波 |
| 測量分辨率 | 1μs |
| 脈沖電壓UPV | – |
| 脈沖電壓UPE | ±150V |
| 接收機增益 | 1~10’000x（0~80dB） |
| 標稱傳感器頻率 | 50kHz橫波 |
| PulseShape | 方波 |
| PulseDelay | 8ms–200ms |
| NumberOfChannels | 8（可升為16） |
應用
質量評估和均勻性
單面厚度測量
定位分層、空氣和蜂窩
定位空管道
超出鋼筋層的管道和鋼腱管道的定位
纖維增強混凝土的評估
功能
| 儀器固件 | 缺陷、鋼筋和鋼腱管道的高分辨率成像 深度和水平位移信息的光標 在測量屏幕上直接進行設置 原始數據導出 |
| PCSoftware | PL-Link用于分析數據并導出至第三方應用程序 |
| 顯示屏 | 7”彩色堅固觸摸屏裝置（800x480像素），雙核處理器 |
| 內存 | 內置8GB閃存 |
| 連接 | USB主機/設備和以太網 |
| 測量模式 | A-scan 實時B-Scan 全景B-Scan |

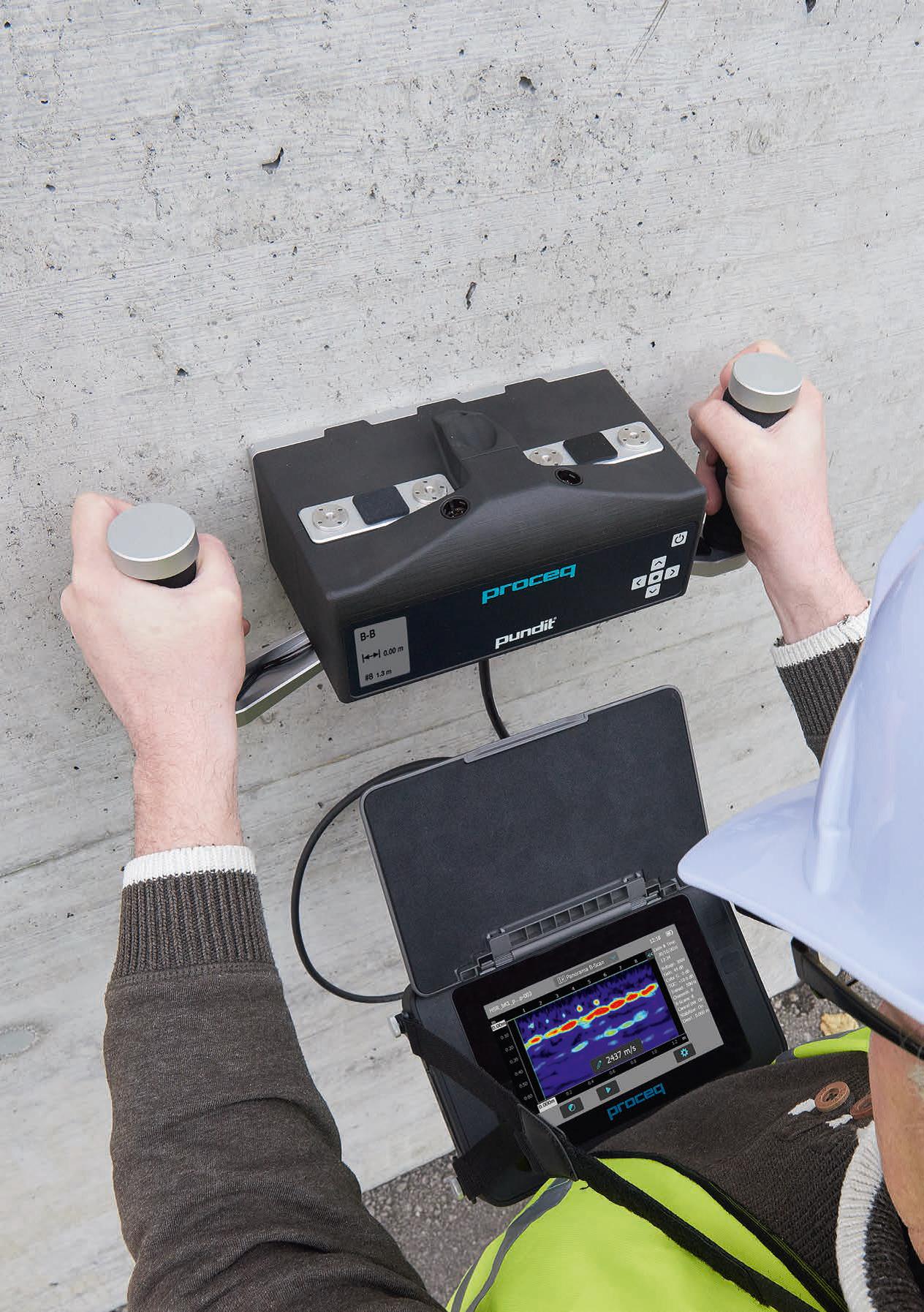

| 傳感器 | 堅固、小巧和輕型PunditArray傳感器。標準：單手傳感器。雙手柄升以獲得增強控制（兩個手柄上的按鈕、優化增益設置和觸發測量）。升到16通道以使掃描寬度翻倍。 |
標準化
| 準則 | RI-ZFP-TU FCC第15部分：2010 A類數字裝置 |
