閉路渦度測定新技術
提供額外的端口擴展
自動零和跨度訂正
功能完整
概要

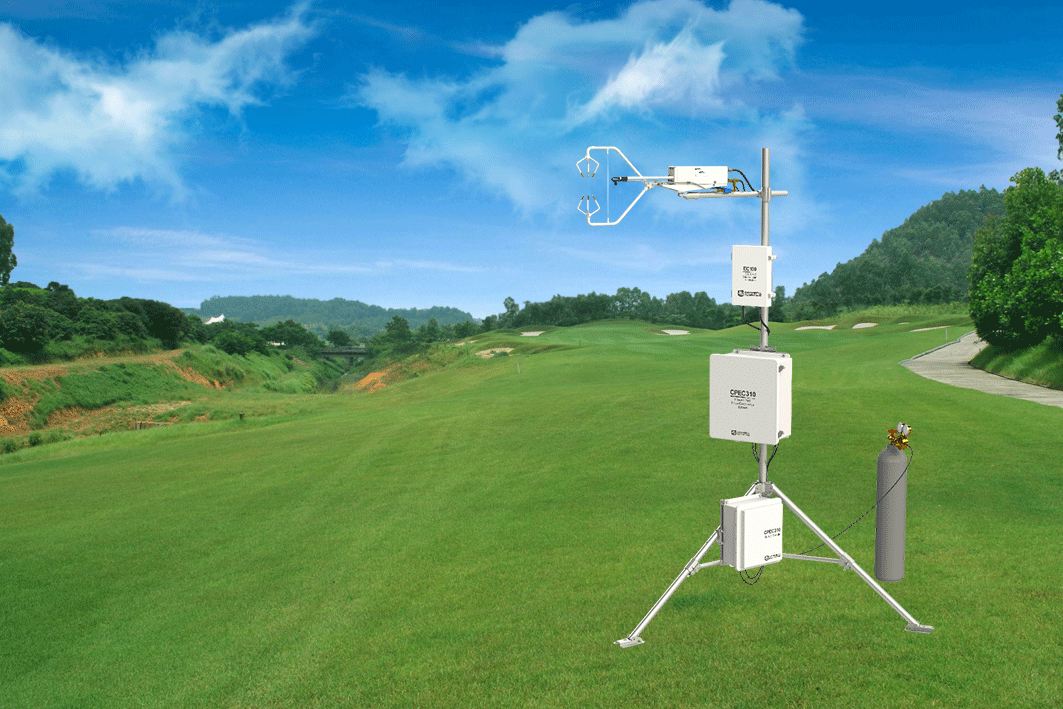

CPEC310是一套完整的閉路渦動相關通量觀測系統，適用于長期定位觀測大氣邊界層中CO2，H2O，熱和動量交換。CPEC310完整的系統組成包括EC155閉路紅外CO2/H2O分析儀，CSAT3A三維超聲風速儀，CR6數據采集器，采樣泵, 三閥模塊，可以全自動的為二氧化碳做零點和跨度自動訂正（水為手動訂正），并適配CDM-A116模擬輸入擴展模塊，允許接入額外的傳感器。
氣體分析儀配有渦旋進氣口(美國號9217692)和小的樣品池（5.9ml）比其他的閉路渦動系統更低的流量而同時保持了良好的頻率響應（截止頻率4.3Hz）。此外，與采用傳統的內聯過濾器相比，這個設計使得整套系統保持理想的頻率響應的同時，幾乎不需要維護。更低的流速使得CPEC310的功耗是所有閉路渦動系統的總功率較低的，只有僅僅12W而已。全套的CPEC310均為美國Campbell公司生產，包括：數據采集器、用于計算和修正通量數據的EasyFlux? DL軟件，使CPEC310成為更可靠的閉路渦動系統。
優點與特點
? 可擴展、高端系統與CR6數據采集器和EasyFlux DL軟件計算和校正頻率20Hz的數據
? 采用三閥模塊使CPEC310成為市場上一款可以做自動零點和CO2/H2O跨度訂正的閉路渦動測量系統
? 有可選的額外的端口可以接入能量平衡和大氣環境傳感器等
? 無論高塔或者矮塔均適用的理想系統
? 整套系統設計簡單使用簡便同時功能全面
詳細描述
氣體分析儀的小樣品池體積(5.9 mL)盡可能的縮短了樣品停留時間(額定流量下為50ms@7L/min)。這提供了優良的頻率響應(5.8 Hz半功率帶寬)和較低的總系統功率(12 W)。
渦度相關測量

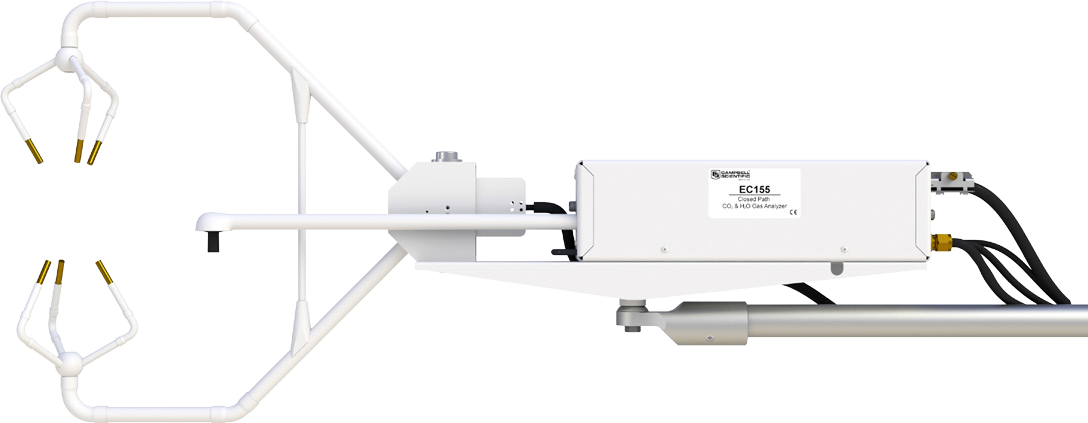

CO2和H2O的測量采用EC155閉路氣體分析儀。利用CSAT3A型三維超聲風速儀測量三維風速和超聲虛溫。
CPEC310系統控制箱
CPEC310有兩個系統控制部分：一個置于玻璃纖維防護箱內，安裝有CR6數據采集器、泵模塊、三閥模塊和可選的CDM-A116數字式16通道擴展模塊；第二個是用于數據計算處理的EC100。CPEC310還可以配備擦洗模塊，用于EC155的自動歸零。
CPEC310泵模塊
該泵模塊是CPEC310系統的一個標準部件，由一個小型雙頭隔膜泵和一個安裝在玻璃纖維外殼內的無刷直流電機組成。泵模塊與CPEC310系統控制箱通過一根整體電纜連接，CPEC310系統控制箱提供動力、溫度測量與控制、壓力測量與控制、泵速測量與控制。
性能指標
運行溫度范圍：-30℃~ 50℃
輸入電壓范圍：10.5~16.0 V 直流
運行功率：12 W（典型）
35W（功率@冷啟動時)
系統控制箱
尺寸：54 cm x 44.5 cm x 29.7 cm
重量：15.36 kg
16.24kg（帶有可選的CDM-A 116模塊）
泵模塊
連接口：3/8in. Swagelok?
壓力傳感器測量范圍：15~ 115 kPa
泵速：3 ~9 LPM (自動控制，一般設定為7 LPM)
電纜長度：3.0 m
尺寸：35.6 cm x 29.2 cm x 13.5 cm
重量：5.4 kg
三閥模塊
進氣模塊：零基點，CO2跨度，H2O跨度
出氣口：氣體分析儀和H2O支路
連接：1/4 in. Swagelok?
尺寸：14.0 cm x 12.7 cm x 14.0 cm
重量：1.5 kg
擦洗模塊
功率：
0W
2W(泵運行)
8W（加熱功能運行）
氣缸體積：每次480cm3
分子篩尺寸：1.6~2.5mm珠子
防護箱尺寸：39.4 cm x 34.3 cm x 20.3 cm
重量：9.6kg
EC155氣體分析儀與CSAT3A超聲風速儀
**有關EC155閉路氣體分析儀和CSAT3A三維超聲風速儀的詳細性能指標，參閱EC155和CSAT3A 技術資料。
