靜態電阻應變儀

XRS-ASMB1-16、XRS-ASMB1-8同系列性能極高的靜態電阻應變儀，與本公司計算機軟件配合使用，主要測量靜態應變、應力、殘余應力，還可測量電壓、電流、位移、壓力、溫度等其它靜態物理信號。應變儀所用的A/D、CPU、存儲器、通信等芯片以及電橋所配的電阻均精選自國際的電子器件商，無論是原理圖還是線路板上元器件的布局及連線，都充分考慮了溫度、濕度、振動等因素以及靜電、脈沖群、電磁輻射等電磁干擾的影響，還進行了嚴格的泄露電流、絕緣等級、絕緣強度等安全規程測試，因而測量精度高、線性好、溫漂小，可長時間可靠地工作，可廣泛應用于工業現場、企業研發測試中心、大學教學實驗的應變、應力、位移、壓力等物理量綜合測試。

二．主要功能
1．測量各種線彈性材料的靜態或緩慢變化的應變、應力，如：鋼、鑄鐵、銅及其合金、鋁及其合金、鈦合金、鎂合金、巖石、混凝土、復合材料、植物、塑料、橡膠等。
2．測量各種各向同性彈塑性材料的內部殘余應力（擠壓、焊接、鑄造、機加工等產生），如：鋼、鑄鐵、銅及其合金、鋁及其合金、鈦合金、鎂合金、巖石、混凝土、塑料、橡膠等，還可去除測殘余應力打孔引起的系統誤差。
3．可以測量各種物理信號
（1） 一次直接測量信號
ａ．基本信號：應變信號、差分電壓信號、單端電壓信號
ｂ．擴展信號：電流、壓力、力、載荷、扭矩、流量、溫度（熱電阻、熱電偶、或其他溫度傳感器）、位移、速度等各種物理信號（傳感器須直接輸出或通過適配器轉換成三種基本信號）
（2）二次計算生成信號
應力信號、殘余應力信號、根據一種或多種一次直接測量信號（經軟件中各種復雜函數運算）生成的任意虛擬信號
4．計算機軟件主要功能
（1）所有一次直接測量信號的數據都可以實時保存

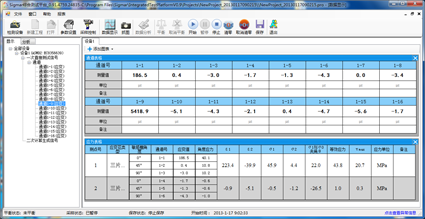

（2）所有被測物理信號的數據實時以表格形式顯示

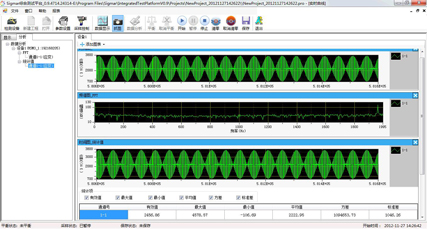

（3）所有被測物理信號的波形實時顯示

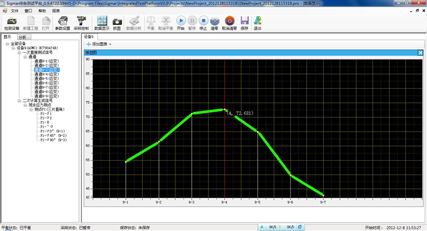

a. 信號隨采樣次數變化的曲線

b. 信號隨時間變化的曲線

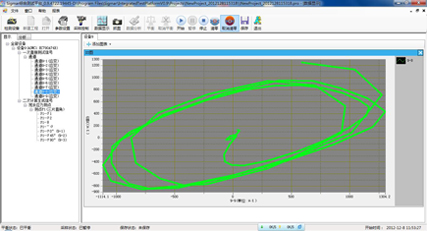

c. 信號Y隨信號X變化的X－Y曲線

d. 被測工件隨時間變化的振型圖


（4）強大的事后數據回放、數據處理、數據分析、圖形處理等功能

（5）數據導入導出功能，可導入txt文本和csv文件，導出txt文本、tdms文件、csv文件、Excel表格等數據格式文件，方便查看與進一步處理

三．應用領域

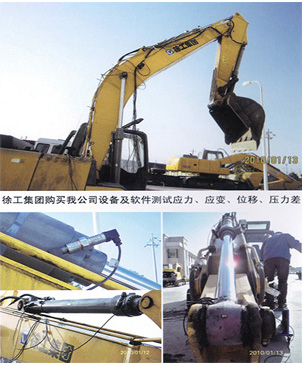

1.機械工程及設備：起重機、挖掘機、水泥泵車等工程機械的力臂等部位的應變應力、位移測試；油缸的壓力、位移、溫度、應變應力綜合測試；機床導軌的殘余應力測試。
2.高鐵、汽車、輪船等交通設備：發動機、減速機的壓力、溫度、應變應力綜合測試；車體、輪軸、高壓輸電弓等部位的應變應力測試。
3.電力、動力工程：電廠設備的強度測試，如核電站安全殼整體強度測試；水輪機軸及葉片的應變應力測試；蒸汽管道受熱后的應變應力、溫度、壓力綜合測試。
4.土木建筑及水利工程：建筑結構靜態應變應力測試；大型體育場館的鋼結構屋頂在拆除安裝支架時的應力監測。
5.橋梁和道路：大型鋼結構橋梁的靜載強度試驗和道路涵隧工程結構應力測試。
6.材料參數測定：各種金屬材料的彈性模量、泊松比、殘余應力釋放系數A和B等參數測定。
7.冶金、石油、化工：鋼錠模表面熱應力測試；油罐、壓力容器、管道的壓力、應變應力測試。

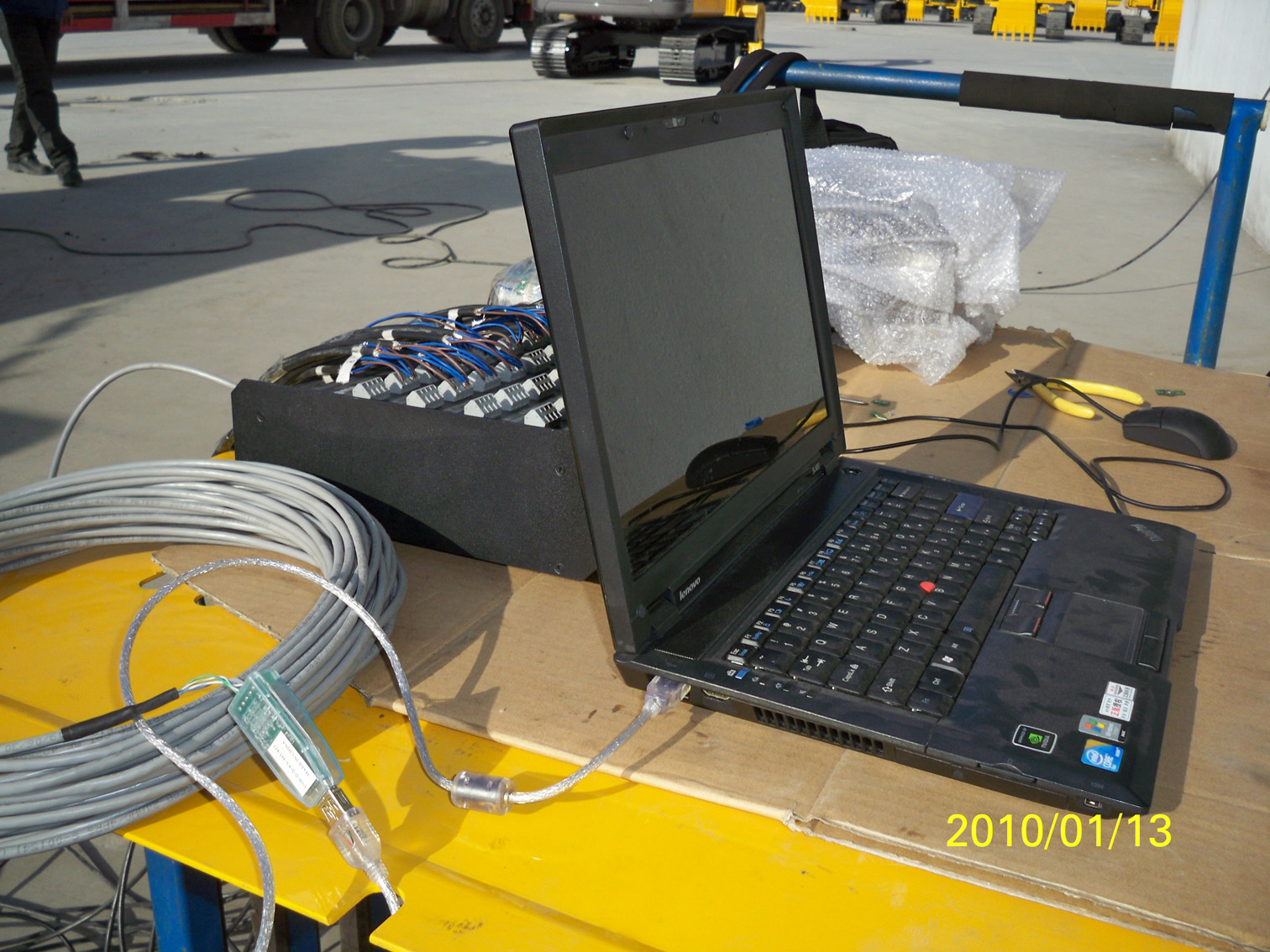

四．產品照片


五．主要指標

型號 性能參數	ASMB1-16/8靜態電阻應變儀
特點	靜態、高精度、可測各種物理量、可多臺設備組聯
測試內容	應變； 電流、電壓、壓力、力、扭矩、位移、流量、溫度等物理量； 應力、殘余應力、功率等（由各種物理量經軟件函數自動生成的）二次物理量
接傳感器類型	應變片；橋式傳感器；熱電偶等輸出毫伏級差分電壓的傳感器；輸出單端電壓的傳感器；可通過適配器轉換成單端電壓的傳感器
ADC	24位,∑-Δ
通道數	16/8（8通道一組，每組可接一種物理量）
通訊	RS485/422（附件含轉USB接口）
擴展性	多臺設備通過HUB連接電腦同時工作
每通道采樣率	10S/s
基本測試信號	應變	差分電壓	單端電壓
測試范圍	-60000～+60000με	-78000～+78000μV	0～2500mV/5000mV
接橋方式	1/4橋、半橋公共補償、半橋一對一補償、半橋無橫向效應、半橋有橫向效應、全橋無橫向效應、全橋有橫向效應	-	-
分辨率	0.1/0.5/1με	0.1μV	0.1mV
誤差1	0.05%D±0.3με@半橋	0.03%D±0.5μV	0.01%D±0.2mV
溫漂2	1με/℃@半橋	0.06μV/℃	0.02mV /℃
時漂3	0.5με/24h@-5000με全橋	0.6μV/24h @-6250μV	0.1mV/24h@2048mV
顯示、操作	通過PC機顯示、操作
配套PC軟件	Sigmar綜合測試軟件
抗干擾	可抗靜電、脈沖群、電磁輻射等電磁干擾， 允許在被測材料上電鉆打孔、電焊、等離子切割等操作
接線端子	夾式直插
電源	220VAC電源輸入（或9-36VDC 電源適配器）
功耗	6.0W
工作溫度	-40～70℃
尺寸	353mm×240mm×155mm
重量	2866g
