廠家定做大電流發生器 交直流電流發生器 升流器 XRS-TLHG-DG
1 供貨范圍
XRS-TLHG-DG系列大電流發生器1套
2遵循的標準
《電力設備預防性試驗規程》DL/T596-1996
3產品的基本性能參數
3.1儀器特點

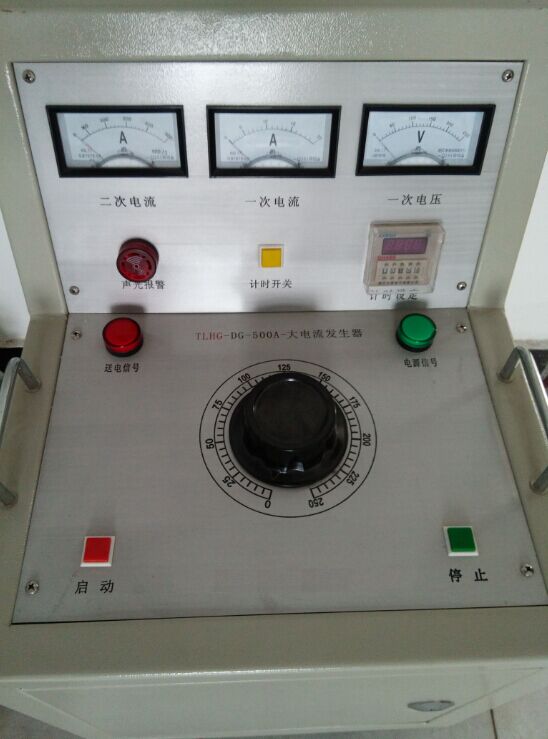

XRS-TLHG-DG大電流發生器為低電壓、大電流干式試驗變壓器。適用于頻率50HZ開關，電流互感器或其他電器設備的升流及負載試驗。
XRS-TLHG-DG系列大電流發生器采用一體化結構，操作和數據讀取較為方便，是各行業在電氣調試中需要大電流場所的設備。
產品特征
1、XRS-TLHG-DG系列大電流發生器為低電壓大電流干式變壓器，適用于頻率50Hz開關、電流互感器或其它電氣設備的升流及連續負載試驗
2、XRS-TLHG-DG系列大電流發生器采用一體化結構，輸出電壓高，負載能力強，配有電流互感器，能方便監視試驗電流。(4000A以上可做成分體式結構）
3.2參數
TLHG-DG大電流發生器具體參數詳見下表：
型號/規格 | 容量（kVA） | 初級 | 次級 | 尺寸（mm） | 重量（kg） | 結構 | ||
V1 | A1 | V2 | A2 | |||||
XRS-TLHG-DG-500A | 3 | 200 | 15 | 6 | 500 | 440×300×550 | 45 | 一體 |
XRS-TLHG-DG-1000A | 6 | 200 | 30 | 6 | 1000 | 500×380×600 | 78 | 一體 |
XRS-TLHG-DG-2500A | 15 | 380 | 40 | 6 | 2500 | 600×430×800 | 140 | 一體 |
XRS-TLHG-DG-4000A | 24 | 380 | 63 | 6 | 4000 | 640×450×830 | 180 | 一體/分體 |
XRS-TLHG-DG-5000A | 30 | 380 | 79 | 6 | 5000 | 600×430×880 300×500×500 | 145 120 | 分體 |
XRS-TLHG-DG-6000A | 36 | 380 | 95 | 6 | 6000 | 600×430×880 300×500×500 | 150 140 | 分體 |
XRS-TLHG-DG-8000A | 48 | 380 | 125 | 6 | 8000 | 600×450×950 350×550×550 | 180 160 | 分體 |
XRS-TLHG-DG-10000A | 60 | 380 | 158 | 6 | 10000 | 800×600×1100 380×550×600 | 200 180 | 分體 |
4基本配置
1.主機 | 一臺 |
2.測試線 | 兩根 |
3.使用說明書 | 一本 |
5驗收
1）儀器經過開箱驗收和現場使用驗收
2）開箱驗收項目如下：
a.儀器配置符合合同要求，不缺少配件，使用說明書、出廠檢驗報告齊全。
b.儀器無損壞、無缺陷、受潮現象。
c.儀器通電開機正常，工作正常。
3）現場驗收按照以下要求進行：
儀器按照招標書規定的現場實際測量要求，在對試品進行實際測量，符合要求，試驗報告的制做符合協議要求。
6質量保證
1、質量承諾：三包一年，保修三年，終身維護。
2、保證所供設備加工工藝完善、檢測手段完備、產品絕不帶缺陷出廠。
3、在開箱過程中如發現缺件及其他原因引起的零部件丟失，我方負責免費補齊所缺零部件。
4、需方在今后的操作中遇到疑難問題，我方將及時提供幫助，免費提供軟件升級。
