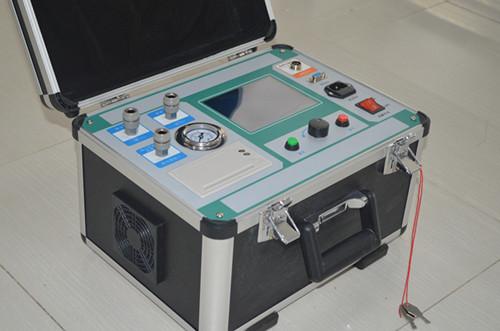

密度繼電器檢測儀,氣體密度繼電器校驗儀 型號:HAD-CSF6
HAD-CSF6 SF6氣體密度繼電器校驗儀（以下簡稱校驗儀），是種自動SF6氣體密度繼電器校驗儀器。該校驗儀采用嵌入式微處理器，能對各種SF6氣體密度繼電器行性能校驗，以及對SF6氣體意環境溫度下的壓力行標準換算的種便攜式具。主要用于SF6氣體產品的生產、維護與監測。別適宜電力系統，為SF6電氣產品的生產、安運行、預試和維護提供方便。
SF6電氣產品已廣泛應用在電力門、礦企業，促了電力行業的快速發展。如何保證SF6電氣產品的可靠安運行已成為電力門的重要務之。SF6氣體密度繼電器是SF6電氣開關的關鍵元件之，它用來檢測SF6電氣設備本體中SF6氣體密度的變化，它的性能好壞直接影響到SF6電氣設備的可靠安運行。安裝于現場的SF6氣體密度繼電器因不經常動作，經過段時期后常出現動作不靈活或觸點接觸不良的現象，有的還會出現溫度補償性能變差，當環境溫度變化時容易導致SF6氣體密度繼電器誤動作。因此原電力制定了DL／T596—1996《電力設備預防性試驗規程》。該試驗規程規定：各SF6電氣開關使用單位應定期對SF6氣體密度繼電器行校驗。從實際運行情況來看，對現場的SF6氣體密度繼電器行定期校驗是防患于未然，保障電力設備安可靠運行的要手段之。
在密封容器中，定溫度下的SF6氣體壓力可代表SF6氣體密度。為了能夠統，習慣上常把20℃時SF6氣體的壓力作為其對應密度的代表值。所以，SF6氣體密度繼電器均以20℃時SF6氣體的壓力作為標度值。在現場校驗時，不同的環境溫度下，測量到的壓力值都要換算到其對應20℃時的標準壓力值，從而判斷該SF6氣體密度繼電器的性能。SF6氣體密度繼電器校驗儀對這個過程是自動成的，既準確，又靈活方便。
密度繼電器校驗儀吸收外產品經驗，可以采用其它氣體如N2、Air、O2、CO2等氣體替代SF6氣體行測量，不存在使用SF6氣體成的弊端如：SF6分解產物有劇毒、SF6氣體不環保、SF6氣體成本較。
儀器校驗的原理：密閉在容器中的氣體壓力是隨著溫度的變化而變化的，為了有個統標準行比對，我們通常把20℃的相對壓力值作為標準值。就是在密度表校驗的時候根據壓力和溫度的對應關系轉換成20℃時的等效壓力值，從而再行。
閉鎖回復值校驗（升壓）：通常是在SF6密度繼電器針為零位時，給繼電器緩慢勻速行充氣，當SF6密度繼電器發出閉鎖動作時，記錄當時環境溫度下的壓力值，并轉換成20℃時的等效壓力值，此等效壓力值即為SF6密度繼電器的閉鎖回復值。
報警回復值校驗（升壓）：繼續給SF6密度繼電器緩慢勻速行充氣，當SF6密度繼電器發出報警動作時，記錄當時環境溫度下的壓力值，并轉換成20℃時的等效壓力值，此等效壓力值即為SF6密度繼電器的報警回復值。
壓回復值校驗（降壓）：繼續給SF6密度繼電器緩慢勻速行放氣，當SF6密度繼電器發出壓信號后，開始緩慢勻速的給SF6密度繼電器行放氣當繼電器壓報警信號發出時，記錄當時環境溫度下的壓力值，并轉換成20℃時的等效壓力值，此等效壓力值即為SF6密度繼電器的壓回復值。
壓值校驗（升壓）：給SF6密度繼電器緩慢勻速行放氣，當SF6密度繼電器發出壓信號時，記錄當時環境溫度下的壓力值，并轉換成20℃時的等效壓力值，此等效壓力值即為SF6密度繼電器的壓值。
報警值校驗（降壓）：在環境溫度下，當SF6密度繼電器內壓力值于報警回復值時，開始勻速緩慢放氣，當SF6密度繼電器發出報警信號時記錄當時環境溫度下的壓力值，并換算到20℃時的等效壓力值，此等效壓力值即為SF6密度繼電器的報警值。
閉鎖值校驗（降壓）：繼續給SF6密度繼電器緩慢勻速行放氣，當SF6密度繼電器發出閉鎖信號時，記錄當時環境溫度下的壓力值，并轉換成20℃時的等效壓力值，此等效壓力值即為SF6密度繼電器的閉鎖值。
二、HAD-CSF6 主要術標
作電源：交直流兩用，內置充電電池，可連續作數小時，AC220V±10%，50Hz。
度：0.25（可以根據用戶要求定制）。
顯示方式：3.5寸真彩液晶顯示。
打印方式：針式微打。
測量壓力范圍：0～1.0Mpa
校驗壓力范圍：20℃時標準壓力0～0.9Mpa。
測量溫度范圍：－50℃～+150℃。
系統溫度儀：-50℃～150℃
外形尺寸：258×240×88
儀器重量：約2.5Kg。
壓力分辨率：0.0001MPa
溫度分辨率：0.1℃ 5.6
存儲容量： 50～100條
通信接口： USB2.0，支持數據分析軟件
三、HAD-CSF6 使用條件
環境溫度：－20℃～60℃。
相對溫度：不大于93％（25℃）。
四、HAD-CSF6 主要能
該校驗儀主要具有如下能：
1．對意環境溫度下的各種SF6氣體密度繼電器的報警動作和解除時的壓力值行自動測量，并自動換算成20℃時的對應標準壓力值，實現對SF6氣體密度繼電器的報警性能校驗。
2．對意環境溫度下的各種SF6氣體密度繼電器的閉鎖動作和解除時的壓力值行自動測量，并自動換算成20℃時的對應標準壓力值，實現對SF6氣體密度繼電器的閉鎖性能校驗。
3．如被校驗的SF6氣體密度繼電器附有壓力表或密度表，該校驗儀還可對壓力表或密度表的度行自動校驗。
4．意環境溫度下SF6氣體壓力至20℃時的標準壓力換算。
5．20℃時的標準壓力到意溫度下的壓力換算。
6．可以設定多次測量同密度繼電器，測量結果取平均值，這樣就避免了操作對測量結果的影響。
五、HAD-CSF6 儀器點
該校驗儀吸收內產品經驗，運用了的的SF6氣體壓力和溫度之間關系的數學模型，根據現場測試需要而設計的種SF6氣體密度繼電器校驗設備。采用嵌入式微機術，選用口的性能壓力、溫度傳感器，解決了目前現場對SF6氣體密度繼電器校驗困難的問題。該校驗儀同時采樣被測繼電器動作時的氣體壓力和溫度，并自動換算成20℃時的標準壓力值，從而成了壓力、溫度的動態自動補償。因此該校驗儀無需傳統實驗方法所用的恒溫室，而且避免了大量的SF6氣體的浪費。具有以下顯著點：
?自動對密度繼電器和壓力表行校驗。
?結構緊湊，體積小，重量輕，便于攜帶。
?機電體化程度，術、性能可靠。
?大屏幕彩色液晶，WINDOWS菜單，直觀、簡便。
?采用的電源具有UPS能，適合野外作業。
?配有微型打印機，隨時打印測試結果。
?密封性能好，校驗過程中不浪費SF6氣體。
?連接氣管兩端配有口快速逆止閥，操作簡便又防止管路入水份和空氣。大多數密度繼電器無須拆卸即可直接行校驗。
?采樣點加有智能電壓保護器，采樣點魚夾誤接220V電壓也不會損壞校驗儀，使用更安。
