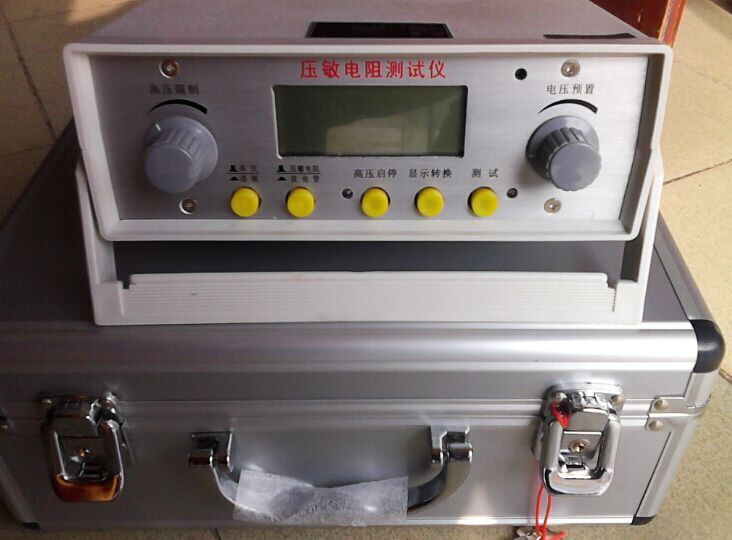

壓敏電阻測試儀 防雷元件測試儀 型號：XRS-FC-2GB
壓敏電阻測試儀主要指標：
>電流：1μA
>真確度：電壓：1%+2個字
>電流：1%+2個字
>恒流：1%+2個字
>工作電源：220V±10% 50Hz
測量范圍：2G 0-1700V 2GB 壓敏電壓：0—1999V
>泄漏電流：0-1999μA
>恒流：1mA 10mA 20mA 30mA 40mA （根據客戶需求定做）
>分辨力：電壓：1V
壓敏電阻測試儀使用方法
2．放電管測試
1）常規方法（推薦使用）
“壓敏電阻/放電管”選擇開關置低位（放電管） “單次/連續”開關置高位（單次），按上面2.2.1所述接入被試品。
按下“高壓啟停”鍵，開啟高壓后按下“測試鍵”，測試電壓以100V/S的速率從電壓預置值開始上升，至綠色指示燈點亮后。此時顯示屏顯示電壓為被測放電管的點火電壓。
2）篩選法
a） “壓敏電阻/放電管”選擇開關置低位（放電管），“單次/連續”開關置高位（單次），調節“電壓預置”旋鈕順時針方向到盡頭（）。按下“高壓啟停”鍵開啟高壓，高壓指示燈亮，顯示屏顯示儀器輸出電壓值。調節“高壓限制”旋鈕至所需的值（測試量程上限值）。再調節“電壓預置”旋鈕選擇所需（測試量程下限值）的電壓值。
b） 將被測放電管接入測試線，按下“高壓啟停”鍵，若蜂鳴器鳴叫發出聲響警告則表示被測放電管點火電壓Vsdc值小于 “電壓預置”值（超量程下限）。此時，應及時關閉高壓，撤下被測試品，否則將被反復點火。如果蜂鳴器沒有鳴叫則表示被測放電管點火電壓Vsdc值大于“電壓預置”值?？牲c擊“測試鍵”繼續下步操作。
c） 點擊“測試”鍵后，測試電壓以100V/S的速率從電壓預置值開始上升。至綠色指示燈點亮后：
（1）若蜂鳴器不鳴叫，顯示屏將顯示測量范圍內的被測放電管點火電壓值。
（2）若蜂鳴器鳴叫，顯示器將顯示測量范圍的上限值。此時，表示被測試品的點火電壓Vsdc值大于測量范圍的上限值（超量程上限）而沒有點火，此時需要增大“測試量程上限值”，再次重復測試。
綠色指示燈點亮和同步產生的顯示值（超量程范圍時有鳴叫聲）持續時間約2秒自行消失，隨之回復到預置狀態。
綠色指示燈點亮期間撤下已測放電管，預置電壓恢復后再接入待測放電管進行下一次測試。
3）連續測量
將“單次/連續”開關置低位（連續位），便可連續測量。
自檢及其它
1. 壓敏電阻測試1mA值的檢查
選擇“壓敏電阻”測試，開啟高壓，預置電壓調節至10V以上，短接測試孔“+”“—”端，顯示器應顯示“000”，長按 “顯示轉換”鍵，應顯示“1000”，如果顯示數值相差太大，則說明儀器有問題，請及時聯系售后人員。
2. 壓敏電阻測試0.75U1mA值的檢查
測試端開路,點擊測試鍵進行測試時,顯示器應顯示量程上限值,綠燈亮時段按住“顯示轉換”鍵應顯示量程上限值的0.75倍。
3. 在測試試品的過程中，長按 “顯示轉換”鍵：在U1mA測量時段顯示的是測試條件1mA（1000μA）的值；在I0.75U1mA測量時段顯示的是測試條件0.75U1mA的值。
其它，利用電壓預置和量程調節功能可作1999V/1mA直流穩壓源和1mA恒流源（負載電流達1mA時儀器恒定輸出1mA測試電流）使用，配合使用“顯示轉換”鍵，可測量負載電壓、電流（V/I特性）值。
測試完畢
點擊“高壓啟停”鍵關閉測試電壓,關閉電源開關。使用外接DC 12V直流電源時應將電源線撤除。
電源
本機背面板設有外接電源插孔，使用時將儀器自帶的DC12V電源插入電源插孔,芯線為“+”極。用戶自備電源線時應注意極性及線徑。
準備
1． 將儀器面板上的自鎖按鍵開關全部置高位，調節“高壓限制” 旋鈕順時針方向旋到盡頭（）和“電壓預置”旋鈕逆時針方向旋到盡頭（?。?。將本機所備測試線分別插入面板“+”“—”測試孔。將外部電源接入背板相應電源插座（孔）。
2. 打開電源開關,若儀器顯示“000”表示儀器正常。否則為不正常，請及時聯系售后人員。
測試
1.壓敏電阻測試
“壓敏電阻/放電管”選擇開關置高位（壓敏電阻）, “單次/連續”開關置高位（單次），按上面2.2.1所述接入被試品。
按下“高壓啟停”鍵，開啟高壓后按下“測試”鍵，顯示屏立即顯示的是被測壓敏電阻的擊穿電壓（U1mA），單位為“V”，約2秒鐘后顯示屏自動顯示漏電流（I0.75U1mA），單位為“μA”，綠色指示燈隨漏流顯示同步點亮,持續約2秒后自行消失。
