          電流互感器

          電流互感器
          <
          • 電流互感器
          >
          產品報價: 面議
          留言咨詢
          加載中
          XRS-MFO-0.66 2500/5
          高教
          北京 通州區
          詳細說明

          LMK1,2-0.66/A.B(BH,SDH,MSQ)系列塑殼式電流互感器

          概述
          LMK1,2-0.66/A,B(BH,SDH,MSQ)系列塑殼式電流互感器,供額定頻率為50HZ,額定電壓為0.66KV及以下的電力系統中作電流、電能測量和繼電保護之用
          1.品種規格齊全,適用范圍廣,適用于一次電流為5A于5000A,1A至4000A的全部規格(包抱非標規格)。二次電流有5A或1A兩種,不同窗口各類可與任何匯流排及電纜對應使用。
          2.外形美觀、合理。
          3.指標、國內,結構性能優良。
          4.與國類產品相比,體積小、重量輕、容量大、精度高,符合電控緊湊化趨向的要求。
          5.安全、阻燃、表面無一處帶電,殼體由進口阻燃材料高壓注塑成型,強度高且不燃燒。
          6.堅固、耐用,整個產品為全封閉型,有耐溫、防潮、防振、防污、防鹽霧、防竊電等特點。
          型號含義
          BH、MSQ、SDH本類型電流互感器特定型號:
          L-電“流”互感器; K 塑料外"殼“絕緣; M 貫穿”母“線式; 1,2為序號
          A/B分類:
          1.A為方圓型,既可穿越電纜,也可穿越匯流排,一般作監控用。
          2.B為臥式方孔型,可穿越1-3塊匯流排,一般作監控用。
          使用范圍
          1.工作電壓≤0.66KV
          2.額定頻率50-60HZ
          3.海拔高度不超過1000M
          4.周圍介質溫度為-50C~+400C
          5.空氣相對溫度不超過85%
          6,用于沒有雨雪直接侵襲,無嚴重污染,無爆炸無劇烈震動、無腐蝕金屬和破壞絕緣的塵?;蛘羝膱鏊?。
          使用方法
          1.根據一次電流及母線截面等參數選取對應的規格。一次導線(一次線圈)穿越CT窗孔,卸下CT頂部接線罩殼,支掉引線墊片,二次線引出后罩殼復位,計量電能用的可利用固定螺絲和罩殼上小孔加封鉛印,以防竊電。
          2.產品極性表示,P1表示一次線圈的極性端,S1表示P1的同名端,S2表示P2的同名端。
          注意事項
          1.互感器允許接到不超過0.66KV的交流電路中,長期工作電流不超過額定值的1.1倍,允許1.2倍額定電流的短時間使用,北京時間不超過1小時,瞬間(1S內)工作電流不允許超過60倍額定電流(30B型為40倍),非標和作保護用的例外。
          2.測量儀表接于S1、S2端子上,此時注意所接儀表的總阻抗(包括接線)不超過互感器的額定負荷。
          3.互感器在運行中嚴禁二次開路,假如二次線圈意外在通電時發生開路,則進行退磁處理,以減少誤差的增加。

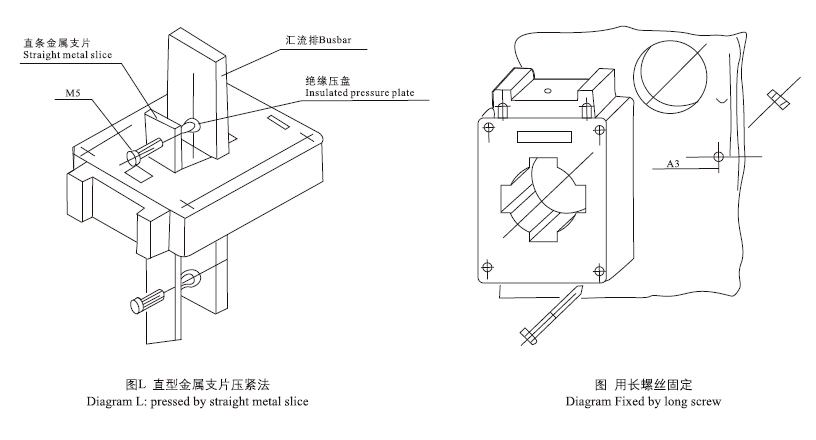

          LMK1-0.66(BH)型安裝方法
          電流互感器
          電流互感器

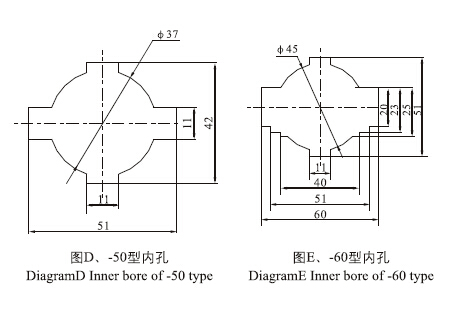

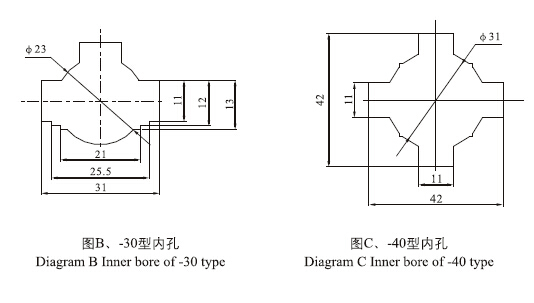

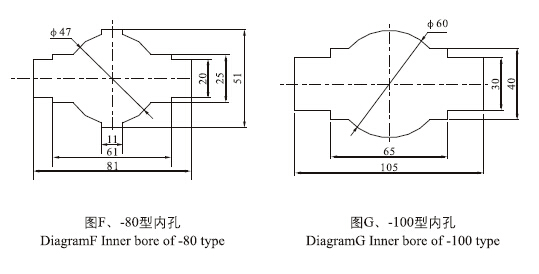

          LMK1-0.66(BH)型窗口尺寸
          電流互感器
          電流互感器
          電流互感器
          電流互感器

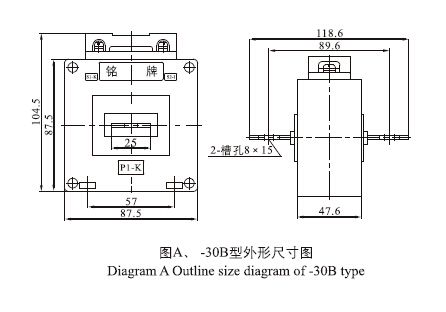

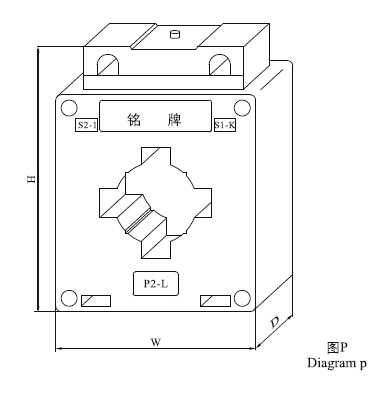

          LMK1-0.66(BH)型外形尺寸
          電流互感器
          LMK1-0.66(BH)主要參數
          型號
          額定電流比
          匯流排截面
          根數
          額定負截
          精度等級
          工作電壓
          穿心匝數
          窗口尺寸
          安裝方式
          -30B
          30/5-150/5
          25×3
          5-10
          0.5
          660
          圖A
          圖H、I、J、K
          -30
          15/5
          2.5
          1
          660
          10
          圖B
          圖H、I、J、K
          20/5
          2.5
          1
          660
          5
          圖H、I、J、K
          30/5
          2.5
          1
          660
          5
          圖H、I、J、K
          40/5
          2.5
          1
          660
          5
          圖H、I、J、K
          50/5
          2.5
          1
          660
          2
          圖H、I、J、K、L
          75/5
          1
          2.5
          1
          660
          1
          圖H、I、J、K、L
          100/5
          30×10
          1
          2.5
          1
          660
          1
          圖H、I、J、K、L
          150/5
          30×10
          1
          5
          0.5
          660
          1
          圖H、I、J、K、L
          200/5
          30×10
          1
          5
          0.5
          660
          1
          圖H、I、J、K、L
          250/5
          30×10
          1
          5
          0.5
          660
          1
          圖H、I、J、K、L
          300/5
          30×10
          1
          5
          0.5
          660
          1
          圖H、I、J、K、L
          -40
          100/5
          40×10
          1
          2.5
          1
          660
          1
          圖C
          圖H、I、J、K、L
          150/5
          40×10
          1
          2.5
          1
          660
          1
          圖H、I、J、K、L
          200/5
          40×10
          1
          5
          1
          660
          1
          圖H、I、J、K、L
          250/5
          40×10
          1
          5
          1
          660
          1
          圖H、I、J、K、L
          300/5
          40×10
          1
          5
          0.5
          660
          1
          圖H、I、J、K、L
          400/5
          40×10
          1
          5
          0.2
          660
          1
          圖H、I、J、K、L
          500/5
          40×10
          1
          10
          0.2
          660
          1
          圖H、I、J、K、L
          600/5
          40×10
          1
          10
          0.2
          660
          1
          圖H、I、J、K、L
          -50
          300/5
          50×10
          1-2
          5
          0.5
          660
          1
          圖D
          圖H、I、J、K、L
          400/5
          50×10
          1-2
          5
          0.5
          660
          1
          圖H、I、J、K、L
          500/5
          50×10
          1-2
          10
          0.2
          660
          1
          圖H、I、J、K、L
          600/5
          50×10
          1-2
          10
          0.2
          660
          1
          圖H、I、J、K、L
          -60
          400/5
          30×1060×6
          1-2
          5
          0.5
          660
          1
          圖E
          圖H、I、J、K、L
          500/5
          30×1060×6
          1-2
          10
          0.5
          660
          1
          圖H、I、J、K、L
          600/5
          30×1060×6
          1-2
          10
          0.2
          660
          1
          圖H、I、J、K、L
          750/5
          30×1060×6
          1-2
          10
          0.2
          660
          1
          圖H、I、J、K、L
          800/5
          30×1060×6
          1-2
          10
          0.2
          660
          1
          圖H、I、J、K、L
          1000/5
          30×1060×6
          1-2
          15
          0.2
          660
          1
          圖H、I、J、K、L
          1200/5
          30×1060×6
          1-2
          20
          0.2
          660
          1
          圖H、I、J、K、L
          1500/5
          30×1060×6
          1-2
          20
          0.2
          660
          1
          圖H、I、J、K、L
          2000/5
          30×1060×6
          1-2
          30
          0.2
          660
          1
          圖H、I、J、K、L
          -80
          600/5
          80×1060×10
          1-2
          5
          0.5
          660
          1
          圖F
          圖H、I、J、K、L
          750/5
          80×1060×10
          1-2
          5
          0.5
          660
          1
          圖H、I、J、K、L
          800/5
          80×1060×10
          1-2
          10
          0.5
          660
          1
          圖H、I、J、K、L
          1000/5
          80×1060×10
          1-2
          15
          0.2
          660
          1
          圖H、I、J、K、L
          1200/5
          80×1060×10
          1-2
          15
          0.2
          660
          1
          圖H、I、J、K、L
          1500/5
          80×1060×10
          1-2
          15
          0.2
          660
          1
          圖H、I、J、K、L
          2000/5
          80×1060×10
          1-2
          20
          0.2
          660
          1
          圖H、I、J、K、L
          2500/5
          80×1060×10
          1-2
          20
          0.2
          660
          1
          圖H、I、J、K、L
          -100
          800/5
          100×1080×10
          1-2
          10
          0.5
          660
          1
          圖G
          圖H、I、J、K、L
          1000/5
          100×1080×10
          1-2
          10
          0.5
          660
          1
          圖H、I、J、K、L
          1200/5
          100×1080×10
          1-2
          20
          0.2
          660
          1
          圖H、I、J、K、L
          1500/5
          100×1080×10
          1-2
          20
          0.2
          660
          1
          圖H、I、J、K、L
          2000/5
          100×1080×10
          1-2
          20
          0.2
          660
          1
          圖H、I、J、K、L
          2500/5
          100×1080×10
          1-2
          20
          0.2
          660
          1
          圖H、I、J、K、L
          3000/5
          100×1080×10
          1-2
          20
          0.2
          660
          1
          圖H、I、J、K、L
