XRS-WFY – 141
詳細說明
石油產品餾程測定儀 型號：XRS-WFY – 141
本儀器是根據中華人民共和國標準GB/T 255《石油產品餾程測定法》、中華人民共和國行業標準SH/T 0121《石油產品餾程測定裝置條件》規定的要求的，適用于按GB/T255標準規定的測定方法測定液體燃料、溶劑油和輕質石油產品的餾分組成。
一、技 術 參 數
1、工作電源：AC (220±10%)V，50Hz。
2、蒸餾燒瓶：用硬質玻璃制成，耐熱500℃以上。瓶體球徑為φ69 mm±
1mm，瓶體頸粗φ16 mm±1mm，支管和瓶頸成7 5°±3°的角度。
3、溫度計：0℃-360℃，分度1℃，符合國標GB/T 514的要求。
4、冷凝槽： 不銹鋼材料制成，長180mm*寬100mm*高150mm。冷凝管
用φ16 mm×1mm黃銅管精制，內表面平滑，內表面鍍Ni及Cr與水平面成1 5°傾角，冷凝管長度若自外表面下部測量為555 mm±3mm，出水口成圓弧形，出水接頭高度高出冷凝管上端不少于10mm，保證有較好的冷卻效果。
5，加熱調節：由加熱裝置、可控硅調溫電路和控制面板組成。加熱裝置由
電爐組成，加熱升溫速率連續可凋。
6、量筒及壓鐵：量筒分1 0毫升、100毫升兩種。10毫升量筒分度為0.1毫
升，1 00毫升量筒分度為1毫升。壓鐵系炭鋼，外表涂層為Cu，Ni，Cr在水中不銹，壓在量筒底座上，足以使100毫升空量筒不從玻璃缸的水中浮起。
7、工作環境：環境溫度-10℃—+35℃；相對濕度≤85%。
8、整機功耗：不大干I100W。
二、結構與原理

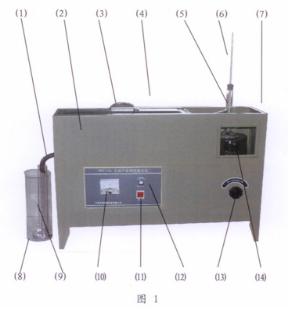

本儀器為一體化結構的新型儀器，主要結構見圖1所示。
1、餾出口：冷凝管的餾出口，餾出液從此口流入1 0毫升量筒。
2、箱體：內置冷凝槽。
3、冷凝槽蓋：不銹鋼冷凝槽。
4、冷卻水的排水口和進水口：儀器的反面上端有一排水口，下部有一進水龍頭。排水口也是冷凝槽的溢出口，工作時須控制好冷卻水的流量。
注：排水口和進水龍頭需用戶自行安裝，注意安裝時需用生料帶纏好螺紋口
后再擰上，防止漏水。安裝好后要加水檢查確保不漏水。
5、蒸餾燒瓶：置于加熱裝置的電爐內。
6、溫度計：0-360℃，分度1℃的玻璃管溫度計，有硅膠塞和溫度計檔圈固定。
7、電源插座：電源插座位于儀器的反面中部下端，插座本身下部裝有保險絲。
8、高型燒杯：內置1 00毫升量筒及壓鐵，并放置需要的冷卻水。
9、量筒及壓鐵：100毫升量筒用于接蒸餾液，壓鐵用于壓住1 00毫升量筒。
1 0、電壓表：指示電爐的加熱功率。
11、電源開關：本儀器的總電源開關，打開此開關，儀器接通工作電源。
1 2、加熱調節：加熱調節旋鈕，調節該旋鈕，實現加熱功率無級連續可調。
1 3、升降調節旋鈕：調節加熱裝置的上升或下降，使蒸餾燒瓶的支管（出口）恰好與冷凝管的上端（進口）對接。
1 4、加熱裝置：電爐。
