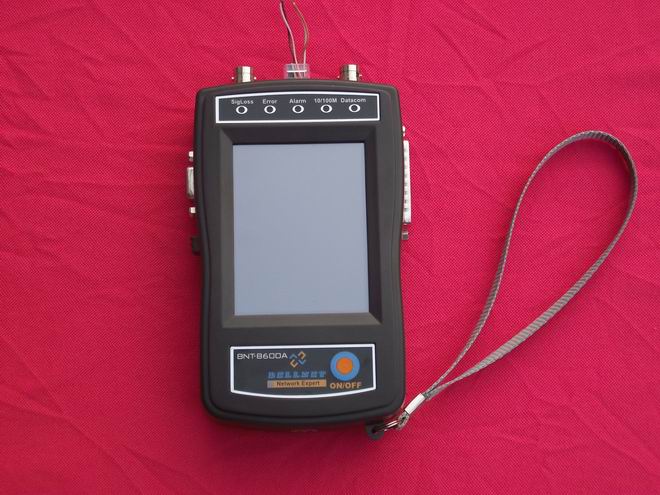

2M誤碼儀 網絡測試儀 手持式數據網絡測試儀

產品功能

• 廣域網協議支持幀中繼、HDLC、PPP
• 支持在線、非在線測試
• 協議流量的統計、分析
• 支持封裝的LAN協議
• 內置包括E1、V.35/V.24
• 10/100M光電以太網接口
• 系統可統計WAN上的LAN業務流并進行統計分類
• 物理層增強的誤比特率測試
• 鏈路層的模擬與評估功能
• 目的IP地址的探測及快速IP PING功能
• 硬件具備擴展功能

主要參數

接口

• Datacom數據接口：1個V.35/V.24數據測試功能
• E1接口：2發2 E1鏈路,符合G.703(E1)測試功能（75/120歐姆）
• 以太網接口：10/100M/1000M以太網端口

E1部分

• 測試速率：2.048Mbps、N（連續）和M（非連續）×64Kbps(N&M=1到31)插入／取出N或M× 64kbps
• 線路編碼：HDB3&AMI
• 幀型：非成幀、PCM-30、PCM-30c、PCM-31、PCM-31c，符合ITU-T G.704
• 在線、非在線測試功能

發送端

• 時鐘源，內部時鐘：2.048MHz±5ppm；
• 接收：鎖住被收信號
• 線路編碼：HDB3和AMI
• 脈沖波形：符合ITU-T G.703
• 差錯插入：BIT、CODE、BIT+CODE；單個或1×10-1到1×10-7速率

接收端：

• 頻率范圍：2.048Mbps±8000bps
• 輸入靈敏度：0到-43dB
• 回損性能符合ITU-T G.703；抖動容阻
• 符合ITU-T G.823

測量

• E1接收信號電平
• E1接收頻率測量
• E1的接口電壓
• Code/BPV差錯（差錯計數和比率）
• 幀差錯（FAS、MFAS和CRC-4差錯計數和
• 差錯比率）LOS、Sync丟失、LOF、AIS、FAS、RAI和MFAS秒計數G.821分析、G.826測量、M.2100測量E-bit差錯計數和比率
• 支持PPP、HDLC二層路由協議的分析
• 支持鏈路的IP地址自動探測及IP PING功能的測試
• 支持FTP下載功能測試

TCP/IP功能（提供上層業務的分析)

V.35/V.24部分

• 測試速率：N×64Kbps(N =1到31)
• V.35、DCE/DTE接入模式&V.24同步測試模式測試圖案PRBS:2n-1,n=9,11,15,20,23，符合ITU-T0.152,0.153
• BERT誤碼特性測試符合G.821分析
• 提供V..35/V.24監控功能
• 支持PPP、HDLC二層路由協議的分析
• 支持鏈路的IP地址自動探測及快速流量IP PING功能的測試

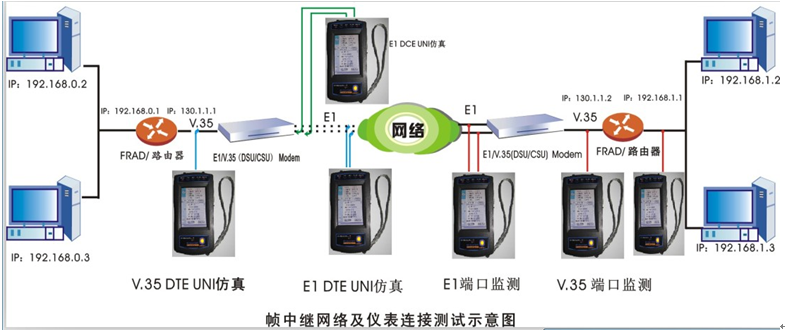

幀中繼部分

幀中繼參數:

• 支持E1、V.35/V.24物理接口
• UNIDTE/DCE幀中繼監測和模擬用戶端（CPE）測試
• 符合標準: ITU Q.933, ANSI T1.618/T1.617 ,
• CISCO LMI,LMI分析，PVC狀態
• DLCI統計(同時提供32個DLCI)
• CIR服務質量測試
• 定時器：T391,T392,N391,N392,N393
• 性能統計
• TCP/IP功能（幀中繼上層業務的分析)
• 支持鏈路的IP地址自動探測及快速流量IP PING功能的測試

以太網IP Ping部分

• 提供10/100BASE連通性驗證服務
• 自動識別10/100MBASE網絡服務
• 光口光功率測試
• 自動DHCP獲取IP地址和手動配置IP地址
• 發包、收包、錯誤包、丟包及丟包率統計
• 提供以太網鏈路自環IP PING
• 快速流量IP PING

一般特性

可存貯200個測試結果，可屏幕顯示或打印

高分辨率3.5英寸彩色LCD顯示屏，帶LED背光

內部電池：型鋰電池3000毫安，3.7V

電池操作時間：6小時；充電時間：5小時

充電器：DC5V，3A,220VAC,50-60Hz

環境

操作溫度：0℃到50℃

存貯溫度：－20℃到+70℃

溫度：5%到90%非凝結

尺寸：200mm×95mm×50mm

重量：小于1公斤

配置

V.35DTE線一條

V.35DCE線一條

DB9－DB9線一條

RJ45－RJ45線一條

BNC－BNC線二條

DC5V3A桌面式電源一個

說明書一本

便攜式單肩包一個
