防爆轉速傳感器 型號：XRS-YD62-A02-B80-C01-D02
概述：
YD62防爆轉速傳感器由霍爾感應元件，是一種新型的轉速傳感器。核心部件是采用磁敏電阻作為檢測的元件，再經過全新的信號處理電路令噪聲降低,功能更完善。通過與其它類型齒轉速傳感器的輸出波形對比，所測到轉速的誤差極小以及線性特性具有很好的一致性.它的感應對象為磁性材料或導磁材料，如磁鋼、鐵和電工鋼等。當被測體上帶有凸起（或凹陷）的磁性或導磁材料，隨著被測物體轉動時，傳感器輸出與旋轉頻率相關的脈沖信號，達到測速或位移檢測的發訊目的。
本齒輪轉速傳感器具有如下特點：
● 靈敏度高 高可靠性 壽命長 觸發距離遠
● 信號觸發為鐵（軟）磁材料
● 可實現遠距離輸送 抗電磁干擾能力強
● 良好的抗沖擊性和抗震性
尺寸圖：
注：
① 齒輪尺寸參數：齒輪外徑：99.3mm；齒數：60；模數：1.57 (以上尺寸只是其中一例，模數在0.5至2均可。)
② 安裝傳感器時使尾部紅色LED與引出線根部連線與齒輪平面相垂直。
③ 傳感器引出線分別為：紅色為電源線;黑色為地線;白色為信號輸出線。
由于安裝使用方便，通用性好，已被廣泛應用于各種領域。尤其在低速或超低速非接觸檢測中，有著其它傳感器無法達到的特點,這一特點填補了國內空白磁電傳感器測速范圍50~5000Hz。檢測距離只有0.5mm；接近開關無法檢測小模齒)；在中高速非接觸檢測中，可直接替代霍爾開關。
一、參數：
1、發訊頻率：0~20kHz
2、供電電源：5~36V(DC)
3、負載電阻：≥1.0kΩ
4、檢測距離：1~2mm （A3鋼、電工鋼）
4~6mm （磁鋼、磁性一致）
5、齒輪模數：m≥1
齒輪材料：A3鋼、電工鋼120℃
6、輸出信號：
波形：矩形波
幅值：近電源電壓
輸出電流20mA與轉速無關。
7、環境條件：
溫度：-40℃～120℃
相對濕度：≤85%
8、安裝螺紋：參閱選型指南。
9、防爆等級：ExiaII BT6 Ga

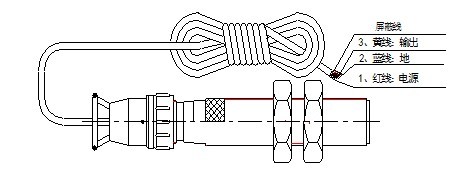

二、接線示意圖：
三、傳感器結構圖：
特別注意：
如果軸上貼磁鋼替代齒輪，粘貼磁鋼的磁性保持一致?；蚺c傳感器統一相斥，或與傳感器統一相吸。否則磁場不一致會發生丟失信號現象造成測速不準現象。探頭間隙距離保證在6-10mm之間。
四、選型指南：
YD62-A□□-B□□-C□□-D□□
說明：
A：螺紋規格 B: 殼體長度 C：引線方式 D: 線纜長度
安裝螺紋：A□□
01： M12*1.02:M16*1
03:M16*1.504：M8*2
05：定做
傳感器長度：B□□
50：50mm 80：80mm
120：120mm 04：定做
引線方式：C□□
01： 直接引線02： 航空插頭
線纜長度：D□□
01: 一米02: 二米
03： 三米以此類推
示例：
YD62-A02-B80-C01-D02
表示M16*1的螺紋，殼體長度80mm ,直接引線，線長2米
