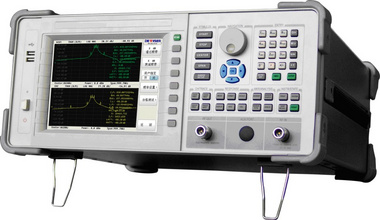

矢量網絡分析儀/矢量網絡儀 型號：HNA7300A
|
規格型號
|
說明
|
|
E7000-741
|
1.5米,N(陽)-N(陽),6GHz,50Ω電纜
|
|
E7000-702
|
1.5米,N(陽)-N(陰),6GHz,50Ω電纜
|
|
SA8300-700
|
三芯電源線（1.5m）
|
|
DS8831-706
|
1.5米網線（對連線）
|
|
使用說明書1本
|
中文
|
|
規格型號
|
說明
|
|
N-50J(OPEN)/JS
|
N型 50歐 陽型 開路/短路器
|
|
N-50K(OPEN)/KS
|
N型 50歐 陰型 開路/短路器
|
|
N-50JR
|
N型 50歐 陽型 標準負載
|
|
N-50KR
|
N型 50歐 陰型 標準負載
|
|
N-50JJ
|
N型 50歐 陽型 直通器
|
|
N-50KK
|
N型 50歐 陰型 直通器
|
|
NP-BNCP
|
50歐轉接器 N型陽頭轉BNC型陽頭
|
|
NP-TNCP
|
50歐轉接器 N型陽頭轉TNC型陽頭
|
|
NP-BNCJ-50Ω
|
轉接器
|
|
N-SMA
|
轉接頭（50Ω)
|
|
FL10-1N-75KJ
|
轉接器
|
|
NP-DL01-NP-L
|
50歐N-N測試線纜（不含頭線纜長度0.58米，長度可按需求定制）
|
|
NP-DL01-BNCP-L
|
50歐N-BNC測試線纜（不含頭線纜長度0.75米，長度可按需求定制）
|
|
信號源分
|
|
|
頻率范圍
|
300KHz~3000 MHz
|
|
頻率穩定度
|
≤±5x10-6
|
|
頻率分辨率
|
1Hz
|
|
信號純度：
|
≤ -65dBc/Hz @ 10KHz
|
|
輸出電平：
|
-45dBm~ +10 dBm
|
|
電平準確度：
|
≤±1.5dB（25℃±5℃，-45dBm~ +5 dBm）
|
|
諧波抑制比:
|
≥ 30dB(＞1MHz) ≥25dB(≤1MHz)
|
|
方向性:
|
≥ 50dB（矢量校準后）
|
|
率掃描：
|
-8dBm ~+5dBm
|
|
系統阻抗：
|
50歐姆（A型）、75歐姆（B型）
|
|
接收機分
|
|
|
頻率范圍：
|
300KHz ~3000MHz
|
|
分辨率帶寬：
|
100 Hz ~ 20 KHz
|
|
動態范圍：
|
≥95dB ( RBW = 1 KHz)
|
|
大輸入電平：
|
+10dBm
|
|
輸入損壞電平：
|
+20dBm（ 直流 +25V ）
|
|
端口：
|
VSWR ≤ 1.2
|
|
相位性
|
|
|
相位分辨力：
|
0.01o
|
|
相位軌跡噪聲：
|
0.5o@RBW = 1KHz（25℃±5℃，0dBm）
|
|
1o@RBW = 3KHz （25℃±5℃，0dBm)
|
|
|
顯示性
|
|
|
對數刻度：
|
0.01 dB/DIV ~ 50 dB/DIV
|
|
線性刻度：
|
1µV/DIV ~ 10V/DIV
|
|
分辨率：
|
0.01 dB
|
|
掃描時間：
|
約150ms/場 ~20s/場（201點）
|
|
測量性
|
|
|
測量通道：
|
2通道 ， 4 軌跡
|
|
測量格式：
|
A , B , R , A/R , B/R , A/B
|
|
測量參數：
|
對數幅度、相位、延時時間、駐波比、史密斯圖、
|
|
阻抗幅度、圓圖、線性幅度、實、虛
|
|
|
存儲能：
|
可存儲幾百個配置和圖形文件，快速讀取能
|
|
掃描方式：
|
線性、CW（零掃）、對數
|
|
觸發方式：
|
連續、單次、保持
|
|
輸入/輸出 端口
|
|
|
前面板：
|
N 型輸入，N型輸出端口，USB接口。
|
|
后面板：
|
RS-232接口 9-PIN , D-SUB
|
|
并行接口 25-PIN , D-SUB
|
|
|
VGA顯示接口 標準VGA 15PIN,D-SUB
|
|
|
鍵盤接口 6PIN , DIN 標準計算機鍵盤接口
|
|
|
網絡接口 標準LAN口
|
|
|
其他標
|
|
|
電源及率：
|
AC 90V ~ 250V/50Hz，P ≤ 113 W
|
|
機械性標：
|
4U/19”標準機箱
|
|
重量：
|
約20Kg
|
|
作環境要求：
|
溫度：0℃~40℃，濕度：≤75%
|
|
儲存環境要求：
|
-10℃ ~50℃
|
|
內置存儲器：
|
1G byte
|
|
外形尺寸：
|
450mm×180mm×450mm
|
