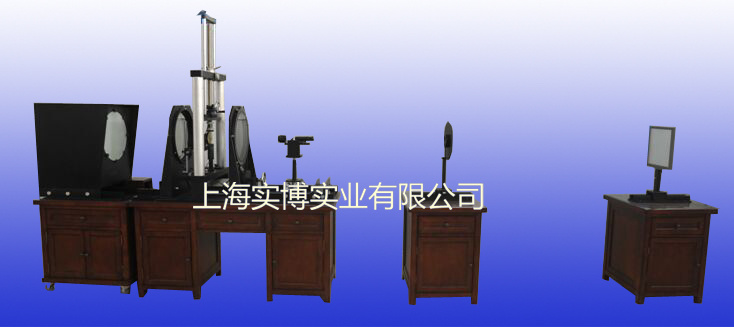

ZGT-500S智能數字化光彈儀
數字光彈儀是將數字化引入傳統光彈條紋處理的技術，實現了人機對話方式對光彈條紋的自動識別、接收、處理并輸出數字化的結果。大大方便了工程人員的操作使用，使得對光彈條紋（主要是等差線和等傾線）的簡單判別轉化成全場的內部應力（包括邊界應力）的獲取。采用相移技術獲得全場等傾線，并在此基礎上求得主應力跡線（和第二主應力跡線相互垂直），是工程實際應用的重要的數據；同樣采用相移技術獲得全場的等差線位相圖，結合了傳統tardy補償法及剪應力差法，終求得全場的內部應力。操作者只要關心所取截面的位置，輸入合適的參數-光彈材料條紋值f0、起始點的
、模型厚度d，軟件自動計算并輸出結果。
一.主要功能
1 對徑受壓圓盤測量材料條紋值f0
2 數字光彈測量模型內部應力
A. 等傾線全場相移圖、解包裹圖及主應力跡線
B．等差線全場相移圖及解包裹圖
C．計算內部應力結果
二.主要配置及特點
1.偏振膜及四分之一波片膜用1mm的無應力玻璃夾持膠合，堅固耐用，可清洗；
2.力傳感器數碼顯示，根據視場及載荷配置相應的量程；
3.鈉光燈單色性好，電子白光燈也常見，便于儀器維護，還可根據用戶要求設計不同強度的光源；
4.偏振片和四分之一波片框均由硬質鋁合金制作，表面陽極化處理，刻度為10一格；
5.四個刻度圈每個均可以獨立轉動，并可拆下，可方便實現明場和暗場偏振光場；
6.當將四分之一波片加入或移出可以獲得圓偏振光場或平面偏振光場；
7.可實現回轉分析鏡補償法（Tardy補償）；
8. 加載架由精密絲桿加載，并錐形齒輪微調?？梢允┘訅嚎s、拉伸、和彎曲三種加載方式，并提供加載附件；
9.配置單同步旋轉機構，使得兩片偏振片同步旋轉以方便獲得不同角度的等傾線。
10.提供基礎光彈模型（一件）：對徑受壓圓盤或方板、圓環、條形梁。
11.配置CCD滑塊及導軌、CCD支架及升降調節；
12.采用310萬像素彩色USB數字CCD及f25百萬像素成像鏡進行圖像采集，圖像保存進入電腦，屏幕顯示；
三.主要技術參數
1.通光孔徑：直徑500mm；
2.線偏振鏡：直徑500mm
3.圓偏振鏡：直徑500mm
4.載荷：0～800kg(精度：2‰)
5.光源：獨立光源（含單色鈉光λ＝589.3nm和電子白光燈）
6.偏振片同步旋轉
7.百萬像素定焦鏡頭
8.高分辨率數字彩色CCD
9.數字光彈分析軟件
