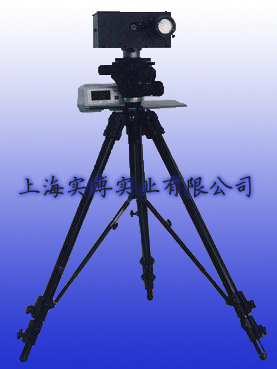

QSG-1電子剪切散斑干涉儀
這是一種專門用于測量離面位移梯度的儀器，是計算機圖像處理，精密機械、激光技術和特殊光學剪切干涉技術完美的結合，儀器配有大型三腳架可用于現場。是工程中非破壞檢查的強有力工具及教學中的重要儀器。
剪切電子散斑干涉儀大多使用剪切棱鏡和單色激光光源。常見的剪切棱鏡是Wollaston棱鏡。該棱鏡是由兩個直角棱鏡組成，當一束光垂直入射到棱鏡表面上時，在后表面形成兩束互相分開的，振動方向互相垂直的平面偏振光。這兩束光互為參考光和物光而干涉, 但其振動方向互相垂直，所以需要在棱鏡后加一塊偏振片，使其振動方向相同。它的優點在于光路布置簡單，兩束相干光波強度基本相等，因而可達到等光強和幾乎同軸干涉的要求，因而條紋相對穩定。
一、儀器配置及參數
1.儀器盒：由鋁合金制作，表面陽極氧化噴漆發黑，長約350mm（包括wollaston棱鏡），寬約270mm，高約250mm（包括用磁性表座固定的底座）
2.近工作距離：約300mm，遠工作距離，約1500mm，推薦工作距離500mm；
3. 單縱模固體泵浦激光器，大于等于18mw，波長= 5322?；
4. 擴束鏡，Ф4精密過半球擴束鏡，相當于20倍物鏡；
5. Wollaston棱鏡，剪切角度0.5度，含偏振片總成，Ø25mm；
6. 精密相移調節機構， 線性導軌，行程25mm；
7. 三角架，含云臺；
8. 模擬CCD，日本Watec902H，靈敏度0.01流明、分辨率570線；
9. 圖像采集卡，加拿大Cronasplus圖像采集卡；
10. 成像鏡，F50標準定焦鏡；
11. 臺式測量底座，可適配三角架，帶有角度及升降調節；
12. 圖像處理軟件，測量靈敏度，波長級，測量量程0.5λ~5λ，測量范圍≦500mm2；
