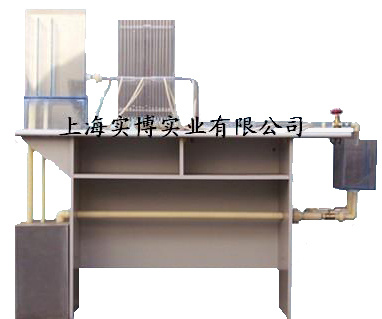

BNL-1伯努利方程儀
一、功能：用伯努利方程管⑴驗證靜壓原理，觀察能量方程實驗管上各個測壓管的液柱高度相同，因管內的水不流動沒有流動損失，因此，靜水頭的連線為一平行基準線的水平線，即在靜止不可壓縮均布重力流體中，任意點單位重量的位勢能和壓力 勢能之和保持不變，測點的高度和測點的前后位置無關?！?〕測速：能量方程實驗管上的每一組測壓管都相當于一個皮托管，可測得管內任一點的流體點速度，本實驗臺已將測壓管開口位置設在能量方程實驗管的軸心，故所測得動壓為軸心處的速度?！?〕觀察和計算流體、流徑，能量方程實驗管對能量損失的情況：在能量方程實驗管上布置四組測壓管，每組能測出全壓和靜壓，全開閥門，觀察總壓沿著水流方向的下降情況，說明流體的總勢能沿著流體的流動方向是減少的，改變給水閥門的開度，同時計量不同閥門開度下的流量及相應的四組測壓管的液柱高度進行記錄和計算。
二、配置：1、實驗臺桌尺寸1600×600×820mm，為25mm高密度壓縮板制成，表面防水處理，含兩個500×200×580mm儲物格。
2、低噪音無銹蝕潛水泵功率100W，揚程4.0m，流量4500L/h.
3、穩壓水箱300×150×500mm
4、供水箱400×260×400mm
5、量筒2000ml、實驗管路、皮托管、測壓管、壓差板、控制閥門、配實驗課件。電源：220V/300W，除水泡負壓裝置。
6、選配操作軟件：可以計算分析管路中水質點的運動方向、運動速度，可以給出計算流場。
三、外型尺寸：1600×600×1500（mm）
