SWV-2聲控發光駐波演示儀
號: ZL 2015 2 .7
第13屆物理演示會二等獎
SWV-2聲控發光駐波演示儀與傳統聲速測定實驗儀器相比具有操作方便、直觀性強、穩定性好、測量精度高的優勢，可以作為聲速測定的實驗裝置，能準確地通過標尺測定波長，結合信號頻率算出管內聲速，其參考輸入頻率為400—3500Hz。聲速測定的相對誤差可控制在0.5%以內。在此基礎上可以對實驗進行拓展，可以測量不同材料的吸聲系數。此實驗儀器不僅能定量測量還可以有效演示駐波和拍現象，且適合隨堂演示，具有定量測量和定性演示的雙重功能，不僅可以通過發光二極管的亮度不同，觀察駐波的波腹和波節，而且還可以通過發光二極管的顏色不同，觀察到相鄰波腹相位差別。
一、主要功能
展示管內駐波情形下聲音強度分布、展示管內駐波情形下聲音強度和相位分布、在外部信號的觸發下展示管內駐波相位變化、在無反射波的情況下展示管內相位變化，展示管端聲源在管內形成的駐波、聲音速度的定量測量。
二、組成和構造

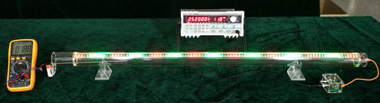

實驗儀由支架、駐波管、聲控發光陣列、揚聲器、標尺、電源、低頻信號發生器、聲壓探頭組成。燈珠采用雙色LED，安全節能。
三、技術參數
1、儀器主體材質：透明亞克力；
2、駐波管外徑50mm；長度：1037mm；
3、輸入頻率范圍：600—3500Hz；輸入信號幅度：<30V；
4、聲速測量相對誤差：<1%；聲控發光單元間距：1.0cm；
5、聲控發光單元為LED雙色顯示；供電電壓：9V；功耗：<5W。
