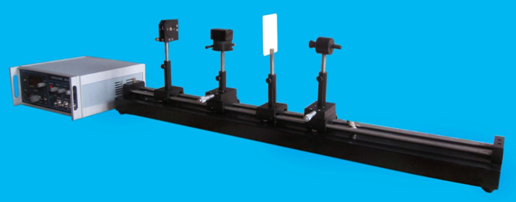

SGY-1聲光效應實驗儀(聲光調制實驗儀)
一.實驗內容
1．觀察布拉格衍射現象；
2．觀察交流信號調制特性；
3．聲光調制與光通訊實驗演示；
4．測量聲光調制器的衍射效率；
5．計算聲光調制偏轉角；
6．測量超聲波的波速。
7. 衍射強度與超聲波強度關系
8. 描繪一級衍射光斑強度與衍射角關系曲線
二.技術參數
1. 半導體激光器；波長650nm；功率≥2.5mW
2. 不銹鋼導軌980mm
3．調制晶體：鉬酸鉛晶體；通光口徑：1mm；中心頻率：100MH ；衍射效率： 〉70%
4．調制方式：橫向調制；
5．調制電壓：0-40VPP；
6．調制波形：1KHz正弦波（或其他波形，例如鋸齒波）；
7．調制帶寬：20MHz；
8. 光功率計:量程有20uW、200uW、2mW、20Mw,波長:650nm 532nm 473nm λ
9．示波器選配
