MHY-9138
詳細說明

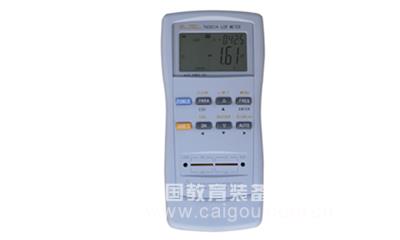

手持式LCR數字電橋/手持式數字電橋/手持式LCR電橋
型號：MHY-9138
性能點 : 手持式LCR電橋
大屏幕液晶顯示
0.3%基本度,分辨率達0.01%
主,副參數同時顯示
測試頻率:100 MHz,120 MHz,1 kHz
的四端測量
自動關機能
電池及外接電源供電方式
掃頻清零能
四檔分選
簡要介紹:
MHY-9138是內的采用微處理控制的掌上型LCR數字電橋,可測量電感L,電容C,電阻R,阻抗Z,損耗因子D和品質因數Q六種基本參數,具有0.3%的測量準確度,3次/秒的測量速度及合適的四檔分選,由于采用了的四端測量方式,解決了其他掌上型LCR所不能解決的小損耗電容器準確測量的問題,該產品性能上可替代般的低頻臺式LCR表,由于采用了電池和外接電源兩種供電方式,既能適應固定場合的元器件檢測要求,又可隨身攜帶以滿足采購及維修人員的現場測試要求.
參數:
測試參數 L-Q, C-D, R-Q, Z-Q
測試頻率
100 Hz, 120 Hz ,1 kHz
測試電平
0.3 Vrms (1±10%)
基本準確度
0.3%
測量范圍
L 100/120 Hz 1 μH – 9.999 kH
1 kHz 0.1 μH – 999.9 H
C 100/120 Hz 1 pF – 9.999 mF
1 kHz 0.1 pF – 999.9 μF
R, |Z|: 0.0001 Ω – 999.9 MΩ
D,Q 0.0001 – 9999
Δ%: 0.0001% – 9999%
測量速度
約3次/秒
等效電路
串聯,并聯
顯示方式
直讀、ΔABS、Δ%
量程方式 自動,保持
測量端
5端
清零能
開路,短路掃頻清零
器能
四檔: NG ,P1 ,P2 ,P3
般標
作溫度, 濕度 0℃ — 40℃, ≤90% RH
電源要求 電池1604,9 V或適配器12 V,150 mA
作電流 ≤25 mA
體積(L×W×D) 200 mm×95 mm×40 mm
重量 約400 g
