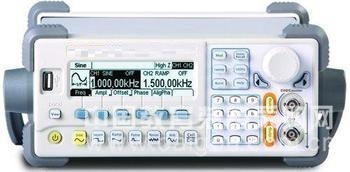

函數/意波形發生器/函數信號發生器 型號:HAD-DG1022
| HAD-DG1022 | |||
| 波形 | 正弦波，方波，鋸齒波，脈沖波，白噪聲等 | ||
| 正弦波 | 1 μHz ～20 MHz | ||
| 方波 | 1 μHz ～5 MHz | ||
| 脈沖 | 500 μHz ～3 MHz | ||
| 鋸齒波 | 1 μHz ～150 kHz | ||
| 白噪聲 | 5 MHz帶寬(-3 dB) | ||
| 意波 | 1 μHz ～5 MHz | ||
| 分辨率 | 1 μHz | ||
| 準確度 | 90天內±50 ppm 1年內±100 ppm 18°C - 28°C | ||
| 溫度系數 | <5 ppm/°C | ||
| 正弦頻譜純度 | |||
| 諧波失真 | < 1 VPP > 1 VPP、DC ～20 kHz-70 dBc-70 dBc、20 kHz ～100 kHz-70 dBc-60 dBc、100 kHz ～1 MHz-55 dBc-50 dBc、1 MHz ～10 MHz-45 dBc-40 dBc | ||
| 總諧波失真 | DC ～20 kHz0.06% | ||
| 方波信號性 | |||
| 上升/下降時間 | < 20 ns (10% ～90%) | ||
| 過沖 | < 5% | ||
| 占空比 | 1 μHz ～3 MHz | 20% ～80% | |
| 3 MHz(不包含)～4 MHz | 40% ～60% | ||
| 4 MHz(不包含)～5 MHz | 50% | ||
| 不對稱性(在50% 占空比下) | 周期的1% + 20 ns | ||
| 抖動 | 6 ns + 周期的0.1% | ||
| 脈沖信號性 | |||
| 脈沖寬度 | 大2000 s：小20 ns，小分辨率1 ns | ||
| 過沖 | < 2% | ||
| 抖動 | 6 ns + 周期的100 ppm | ||
| 意波性 | 通道1 | 通道2 | |
| 波形長度 | 4 k 點 | 1 k 點 | |
| 垂直分辨率 | 14 bits (including sign) | 10 bits (including sign) | |
| 采樣率 | 100 MSa/s | 100 MSa/s | |
| 小上升/下降時間 | 35 ns | 35 ns | |
| 抖動(RMS) | 6 ns + 30 ppm | 6 ns + 30 ppm | |
| 非易失存儲(共10個) | 10個波形 | 10個波形 | |
| 輸出性 | 通道1 | 通道2 | |
| 幅度 | 2 mVPP ～10 VPP(50 Ω) 4 mVPP ～20 VPP(阻) | 2 mVPP ～3 VPP(50 Ω) 4 mVPP ～6 VPP(阻) | |
| 垂直分辨率(100 kHz) | 設置值的± 1% ± 1 mVPP | 設置值的± 1% ± 1 mVPP | |
| 頻率計標 | |||
| 測量能 | 頻率、周期、正/負脈沖寬度、占空比 | ||
| 頻率范圍 | 單通道: 100mHz ~ 200MHz | ||
| 頻率分辨率 | 6位/秒 | ||
| 電源 | |||
| 電源電壓 | 100 ～240 VACRMS，45 ～440 Hz，CAT II | ||
| 耗電 | 小于40 W | ||
| 尺寸 | 長*寬* | 232*108*288 mm | |
| 重量 | 2.7 kg | ||
