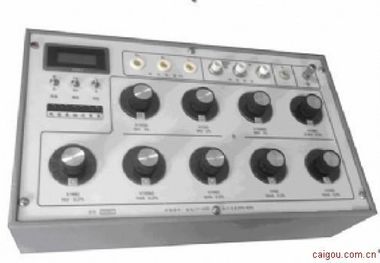

兆歐表檢定裝置 緣電阻表檢定裝置 型號：HACY119-8
、概述
本儀器是依據JJG622-1997緣電阻表檢定規程、JJG1005-2005電子式緣電阻表檢定規程和JJG1072-2011直流壓值電阻器檢定規程等有關文件研制生產的。該儀器設計了立的泄漏屏蔽端鈕和接地端鈕。它不僅可用于檢定各種型號的口和產模擬式兆歐表、數字式兆歐表、緣電阻測試儀的標準，以及作為直流標準值電阻器使用。具有較長的術壽命和機械壽命。
測量范圍100Ω～200GΩ，調節細度100Ω。
檢定裝置中電壓測量分的標稱測量電壓為5kV DC，輸入阻抗≥10GΩ。本裝置能測量兆歐表的開路電壓、中值電壓和峰值電壓。
二、主要術參數
1．電阻輸出（壓阻箱）分
1.1 電阻輸出分的準確度等及作電壓（電流）
| 阻 值 | 100GΩ | ×10GΩ | ×1GΩ | ×100MΩ | ×10MΩ | ×1MΩ |
| 準確度等 | 5 | 5 | 2 | 1 | 0.5 | 0.2 |
| 標稱電壓 | 5000V | 5000V | 5000V | 5000V | 2500V | 1000V |
| 阻 值 | ×100kΩ | ×10kΩ | ×1kΩ | ×100Ω |
| 準確度等 | 0.2 | 0.2 | 0.2 | 0.2 |
| 標 稱 電 流 | 1mA | 5mA | 10mA | 10mA |
1.2 調節范圍：100Ω～200GΩ,調節細度為100Ω
1.3 使用環境條件
⑴ 參 考 溫 度 范 圍： 17～23℃
⑵ 標稱使用溫度范圍 ： 15～25℃
⑶ 參 考 濕 度 范 圍： 30%～60%
⑷ 標稱使用濕度范圍 ： 25%～75%
1.4 緣電阻：
檢定裝置中電阻輸出分的電路與電路無電氣連接的何其它外金屬間的緣電阻，在標稱電壓下測得的電阻值不小于1GΩ。
1.5 緣強度：
檢定裝置中電阻輸出分的電路與測試用參考接地點之間，應能承受頻率為45～65Hz的實際正弦交流電壓6.75kV并歷時1min的試驗，而不出現擊穿與飛弧現象。
1.6 檢定裝置中電阻輸出分輸出端的殘余電阻應＜1Ω，其變差＜0.1Ω。
1.7 外形尺寸： 442mm×270mm×145mm
1.8 重 量： ＜5kg
2． 電壓測量（壓直流數字電壓表）分
2.1 測量范圍: 0～5500V DC
2.2 準 確 度: ±（1 % 讀數±0.2滿量程）
2.3 供電電源: DC9V
2.4 輸入電阻: ≥10GΩ
2.5 顯 示: 四位半、液晶顯示
2.6 峰值電壓測量回路滿足JJG622-1997緣電阻表檢定規程中圖3的要求。
三、原理與結構
1．電阻輸出（壓阻箱）分
1.1 電阻輸出分由九個十制電阻盤和只固定電阻組成，原理線路見下圖:
| G |
| R |
| ×10MΩ |
| ×100MΩ |
| ×1GΩ |
| ×10GΩ |
| ×1MΩ |
| ×100kΩ |
| ×10kΩ |
| ×1kΩ |
| E1
|
| 100GΩ |
| ×100Ω |
| E2
|
| L |
圖 1
2．電壓測量（壓直流數字電壓表）分
2.1 電壓測量分集壓直流數字電壓表與峰值電壓測量回路于體。原理線路見下圖：
2.2 壓直流數字電壓表采用輸入阻抗的4 1 2 位表。壓分壓器輸入電阻≥10GΩ，具有較小的電壓系數，線性好。
四、使用說明
1．電阻輸出（壓阻箱）分
1.1 電壓輸出分與被測表之間采用隨機所帶的耐壓的用導線連接，或選用單芯粗硬線懸空連接。接線見下圖：
|
|
|
|
| C |
| 兆歐表 |
| E L G |
| E L G |
圖 3
1.2 將電阻輸出分的電阻值按被測表待檢定的刻度線所對應的電阻值預置，檢查預置電阻的準確度是否滿足要求，同時還應注意預置電阻的標稱電壓大小。預置時盡可能使用低阻值電阻盤，因其準確度，標稱作電壓，調節方便。般只使用其中的兩個或三個電阻盤。
例如，預置2MΩ，在電阻輸出分上應示出1.9(10) MΩ[式中的(10)表示×10kΩ盤示出10]，而不預置為2.00MΩ。這樣對于被檢表出現的正、負誤差都能很方便調節，如1.99MΩ，2.01MΩ。
又如，預置100kΩ，在電阻輸出分上應示出99.(10)kΩ，即(9×10kΩ+9×1kΩ+10×100Ω)，而不示出1×100kΩ。
1.3 檢定裝置應作在參考范圍才能保證準確度，過參考范圍時要附加誤差。當相對濕度較大時，測量值電阻，如5×10GΩ時，電阻值會偏小，原因是機箱內濕度偏所致，由于機箱密封性好濕度不易改變。這時，間斷開啟風機電源換風，以降低機箱內濕度，般30min即可。
1.4 固定電阻100 GΩ是供擴大測量范圍之用。被檢示值＞100 GΩ時，應將100 GΩ與R串聯使用,即L E2兩端。
| 兆歐表 |
| ● E峰 ● E開、中 CY119-8 ● L (電壓輸入分) |
| E ● L ● G ●
|
圖 4 開路電壓測量
| ● E峰 ● E開、中 CY119-8 ● L (電壓輸入分) |
| E ● L ● G ● |
| 兆歐表 |
| ● L (電阻輸出分) ● E 置中值電阻 |
圖 5 中值電壓測量
| 兆歐表 |
| ● E峰 ● E開、中CY119-8 ● L (電壓輸入分) |
| E ● L ● G ● |
圖6 峰值電壓測量
2．電壓輸入(壓直流數字電壓表)分
2.1 使用前請閱讀本說明書，嚴禁帶電接線。
2.2 使用隨機所帶用導線接線，別要注意被測量端性。
2.3 測量直流電壓或兆歐表的開路電壓時，按圖4接線。
2.4 測量兆歐表的中值電壓時，按圖5接線。
2.5 測量兆歐表的峰值電壓時，按圖6接線。
2.6 供電電源采用DC9V電源，設置在箱體底。
2.7 測量畢，數表可能仍有電壓顯示，其數值在逐漸減小,屬于正?，F象。如將輸入端短路，儀表即顯示“0000”。
2.8 供電電壓不足時，請更換9V電池。
用戶在遵守說明書規定的使用和保存的條件下，從發貨之日起12個月內，儀器的主要術標達不到說明書中的標準的，可免費為用戶維修或更換。
五、成套性
1． 兆歐表檢定裝置臺。
2． 測 試 線 組。
3． 使用說明書份。
4． 出廠合格證書份。
5． 用包裝箱個。
