詳細說明

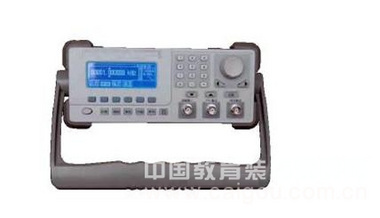

數字合成信號發生器 型號:DP-1020A
、參數
1、頻率范圍：10mHz ～20MHz，分辨力可達1mHz
2、輸出基本波形：正弦波，方波，三角波, 脈沖波、TTL電平，調頻、掃頻、調幅、調相、鍵頻、鍵幅、鍵相、猝發、掃描等；
3、輸出幅度范圍：輸出峰峰值小值≤2mV，值≥10V（50Ω）小信號優于1 mV ；分辨率可達1 mV
4、輸出正弦波形失真：≤0.1%；
二、主要優點
1、采用直接數字合成（DDS）；采用速CPLD及DDS，產生調制、鍵控、掃描及猝發所需要的基準時鐘，使得調制、鍵控、掃描及觸發速度更準確；
2、具有頻率、幅度、相位調制能，并且有外調幅能；
3、具有頻率、幅度、相位鍵控能；
4、具有意起點、終點的頻率調制、掃描能；
5、具有對數、線性掃描能；
6、具有內、外、門控猝發等能；
7、可以實現深度為0％～100％的內調幅；
8、具有0 ~ -70dB衰減，小信號噪聲小
9、操作界面采用中英文交互式菜單，大屏幕多行參數可同時顯示,快捷多變的按鍵資源，避免了用戶頻繁地按鍵操作，大大地增強了可操作性 ；參數多種調節操作方式，使用十分方便；
10、具有存儲、自校準及多種保護能，USB RS232 IE488 標準接口(選配)；
三、詳細參數
波形
標準波形 正弦波、方波、三角波DC電壓
頻率特性
正弦波： 10mHz～20MHz（SG1020A）
10mHz～15MHz（SG1015A）
10mHz～10MHz（SG1010A）
10mHz～ 5MHz（SG1005A）
方波： 10mHz～20MHz（SG1020A）
10mHz～15MHz（SG1015A）
10mHz～10MHz（SG1010A）
10mHz～ 5MHz（SG1005A）
三角波： 10mHz～1MHz
分辨率： 1mHz
準確度： 50ppm，18℃～28℃
100ppm，0℃～50℃
老化： 每年30ppm
正弦波頻譜純度
諧波失真
DC到1MHz： －55dBc
1MHz到5MHz： －45 dBc
5MHz到40MHz： －30 dBc
信號特性
方波
上升/下降時間： <10ns
過沖： <5%
不對稱性： 周期的1％＋1ns
抖動（rms）
<2MHz： 0.05%
≥2MHz： 0.1％
占空比
<1MHz： 0.1%~99.9%
≥1MKHz： 50％（恒定）
輸出特性
幅度
范圍（阻抗）： 1mVpp～20V或
1mVpp ~10Vpp
分辨率： 1mVpp
平坦度
<5MHz： 0.1dB
5MHz到20MHz： 0.15dB
20MHz到40MHz： 0.3dB
偏置
準確度： 設定值的3％
分辨率： 1mV
波形輸出
輸出阻抗： 50?
保護： 短路保護
調制特性
AM調制
載波波形： 正弦波、方波、三角波
調制波形： 正弦波、方波、三角波、鋸齒波、負鋸齒、斯噪聲
調制頻率： 1mHz～1kHz
深度： 0.0%~100.0%
源： 內/外
FM調制
載波波形： 正弦波、方波、三角波
調制波形： 正弦波、方波、三角波、鋸齒波、負鋸齒、斯噪聲
調制頻率： 1mHz～1kHz
峰值偏移： 1mHz～20MHz
源： 內
PM調制
載波波形： 正弦波、方波、三角波
調制波形： 正弦波、方波、三角波、鋸齒波、負鋸齒、斯噪聲
調制頻率： 1mHz～1kHz
峰值偏移： 0.0～360.0度
源： 內
FSK
載波波形： 正弦波、方波、三角波
內速率： 1mHz～50kHz
跳躍頻率： 1mHz～20MHz
源： 內/外
ASK
載波波形： 正弦波、方波、三角波
內速率： 1mHz～50kHz
深度： 0.0%~120.0%
源： 內
PSK
載波波形： 正弦波、方波、三角波
內速率： 1mHz～50kHz
跳躍相位： 0.0~360.0度
源： 內/外
掃頻特性
波形： 正弦波、方波、三角波
類型： 線性、對數
方向： 向上、向下
起始/停止頻率： 1mHz～20MHz
時間： 1ms～100s
標志頻率： 開啟、關閉
猝發（脈沖串）
載波波形： 正弦波、方波、三角波
模式： 觸發、門控
觸發模式： 立即、外和總線
起始相位： 0～360度
循環： 1～50000
周期： 10us～1000s
門控邏輯： 正?；蚍聪嗫蛇x
觸發輸入
輸入電平： TTL兼容
斜率： 上升或下降可選
速率： 1MHz
I/O特性
標配接口： RS-232、USB Device
RS-232
數據位： 8
校驗位： 無
停止位： 1
波特率： 2400 bps
4800 bps
9600 bps
14400 bps
19200 bps
28800 bps
38400 bps
57600bps
115200bps
USB接口: 速、可配置禁和止使能
般參數
電源： 100～240V@45~60Hz
耗： 50VA
作溫度： 0℃～50℃
存儲溫度： －30℃～70℃
作度： 3000米
作濕度： 5％~80%相對濕度
SCPI版本： 1999.0
預熱時間： 1小時
聲音噪聲： 30dBa
重 量： 4kg
保 修： 3年（非人為損壞）
四、配件明細
□ 電源線 根。
□ 使用說明書 本。
□ RS-232 連接線纜 條。（選配）
□ USB 連接線纜 條。（選配）
□ 裝有接口程序的CD-ROM 張。
