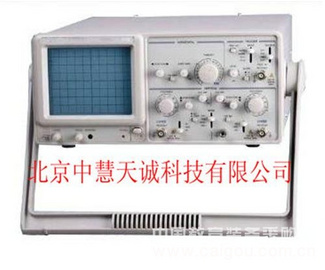

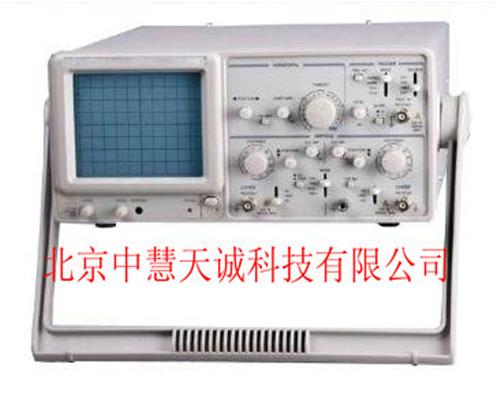

垂直系統
頻率響應
直流 DC～20MHz(×5MAG:DC-7MHz)
交流 10Hz～20MHz
上升時間
≤17.5nS/ 約8.75ns
偏轉系數/靈敏度
5mV/div～5V/div按1、2、5順序分10檔
精度
≤ 3% (×5MAG: ≤5%)
線形
當波形在格子中心垂直移動時（ 2DIV）幅度變化﹤±0.1DIV
交流耦合：
小于 10Hz(對于100KHz 8DIV 頻響-3Db)
工作方式
CH1，CH2，ALT，CHOP，ADD
CH1信號輸出
小20mV/DIV(50Ω輸出頻寬50Hz-5MHz)
CH2 INV BAL
平衡點變化率≤1DIV(對應于刻度中心)
輸入阻容
約1MΩ/25pF
輸入電壓
300V（DC＋ACp-p：≤1KHz）
當探頭設置在 1：1時讀出值為40Vpp(14Vrms正弦波形)
當探頭設置在 10：1時讀出值為400Vpp(140Vrms正弦波形)
輸入耦合
AC GND DC
觸發系統
觸發信號源
CH1，CH2 LINE EXT
性
＋/－
靈敏度
20Hz-2MHz:0.5DIV TRIG-ALT:2DIV EXT:200Mv
TRIG-ALT
3DIV EXT:800Mv
TV
同步脈沖＞1DIV(EXT:1V)
觸發模式
AUTORMTV－VTV－HLOCK
AUTO
自動 當觸發信號輸入時，掃描工作在自由模式下（適用于頻率大于25Hz的重復信號）
RM
常態 當觸發信號時，蹤跡處在待命狀態并不顯示
外觸發輸入阻抗
水平系統
掃描時間
0.2uS/div～0.2S/div按1、2、5順序分19檔
±3％
微調
≤1/1.25
掃描擴展
×10
掃描方式 X－Y
校正信號
波形
方波
頻率
1KHz
占空比
小于48：52
輸出電壓
2Vp-p
CRT示波管
型號
6 英寸，矩形，內部刻度
顯示顏色
/藍色
面積
8×10DIV
其他
電壓
AC220±10％
50Hz
功率
約40VA
尺寸
310×150×455（mm）
重量
約8kg
