國產
HT/DTY-3000
詳細說明
地下電纜綜合探測儀（除電力行業）HT/DTY-3000產品介紹：
地下電纜探測儀具備地下電纜探測中的功能：運行電纜的路徑查找及尋蹤、運行電纜的識別判斷、施工過程中的地下電纜普查、地埋電纜接地故障的查找、多種方法電纜深度的準確判讀。主要解決了生產、供電、施工日益增多的地下電纜的路徑查找、電纜埋深探測、電纜對地故障的檢測、電纜搬移施工過程中產生的電纜識別等綜合問題。
儀器特點：
1.電纜尋徑、電纜識別、測電纜接地故障等多項功能。
2.簡單的操作方法，中文菜單培訓就可掌握。
3.配置鎳氫充電電池及充電電池，測試中市電就可完成測試。
運行電纜路徑的查找：
使用可以輕松解決帶電電纜路徑查找、電纜埋深測量的問題。其過程是：將發射耦合鉗夾住待測運行電纜，發射機通過耦合鉗在目標電纜上產生耦合信號。沿電纜路徑即可接收到發射機施加的信號。
儀器接收機單使用還能探測運行電纜的50Hz頻率信號，這種工作方式對于區分帶電電纜及不帶電電纜很的，以及施工前探測電力電纜，在這種方式中，要使用發射器。
地下電纜的盲測：
在某些情況下如：電纜施工、電纜搬移，操作者不可能接近電纜來進行直接連接或使用耦合夾鉗，此時可使用發射機內置的感應天線來發射輸出信號，將信號感應到被測地下電纜上來進行定位探測。
運行電纜的識別：
將發射機通過發射耦合鉗卡在電纜上，在另一端電纜的暴露處用接收耦合鉗連接接收機并卡在被測電纜上。此時根據信號大小就可判斷哪一根為加信號電纜。（此方法需多配一把接收鉗）。接收機與接收鉗及發射機聯合使用時，可以用于電纜帶電狀態判別。
直埋電纜故障的查找：
本儀器可應用跨步電壓法判斷直埋電纜的對地緣電阻小于2MΩ以下的電纜故障；也可用信號強弱法判斷電纜開路短路故障以及電纜相間短路故障。地下電纜探測儀改變了的電纜故障定位概念，高壓試驗裝置，使用交流電源，分析波形，接線簡單明了，使用一看即會。

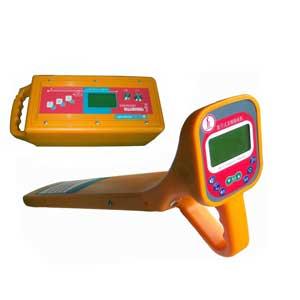

地下電纜探測儀圖片
性能
1. 接收機
主動頻率：低頻、中頻、高頻、射頻；深度及帶左/右方向指示；
被動式頻率：50～60Hz；
深度范圍：0～6M；
聲音指示：隨信號強度變化的調頻音調；
信號強度指示：液晶顯示，聲音提示；
信號強度表示: 條形圖、數字量程0-999
增益動態范圍：100db
液晶顯示：背光照明,數字信號和電量顯示,運行頻率、深度、音量、左/右方向顯示；
電池型號及工作時間：6節5號充電電池，連續工作8個小時；
電池狀態：連續顯示；
體積：70×20×11 CM3
重量：2kg
2. 發射機
輸出頻率：低頻、中頻、高頻、射頻；
輸出模式：直連、感應、耦合；
輸出功率：隨匹配負荷0.6～6瓦自動調節，電阻為5－3000 歐姆；
液晶顯示：自動背光照明，顯示輸出能量、運行模式、自檢狀態、負荷電阻、電壓等；
電池型號及壽命：8節1號充電電池，連續工作4-8小時；（視所選頻率及功率檔位）；
過熱過流：自動保護
電池狀態：圖形顯示；
充電器：220伏，50-60HZ；可配車載12伏單充電裝置；
體積：16×16×39 CM3
重量：3.6kg;
