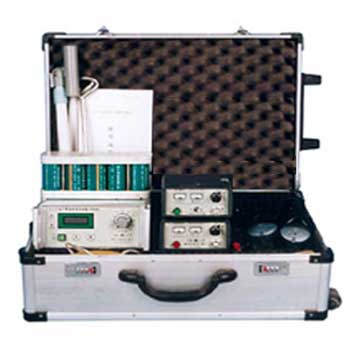

埋地管道音頻檢漏儀/地下管道腐層探測檢漏儀
型號：NTWSL-6 貨號：ZH7450
產品簡介
本儀器能在不挖開復土的情況下，方便而準確地查出地下管道的走向、深度和緣腐層的漏蝕點的位置，使整個管道表面不再屢遭到處開搪破土之苦，是油田、化工、輸油、輸氣、水電等為地下管道腐層的施工檢查和維修檢查的一種探測儀器。
適用范圍：直徑的油、氣、水等地下腐金屬管道。
檢測方法：
通過向地下管道發送出1KHz的電磁波信號，探測儀利用探頭與磁力線地平面垂直相切時，收到的信號?。榱悖┑脑韥頊y定管道的走向和深度。
檢漏原理：
通過向地下管道發送一個交流信號源，當地下管道腐層被腐蝕后，該處金屬部分與大地相短路，在漏點處形成電流回路，將產生的漏點信號向地面輻射，并在漏點正上方輻射信號，根據這一原理就可準確地找到漏蝕點。
檢漏方法：
采用“人體電容法”，就是用人體做檢漏儀的感應元件，當檢漏員走到漏點附近時，檢漏儀開始有反應，當走到漏點正上方時，喇叭中的聲音響，表頭指示，從而準確找到漏蝕點。
產品特點：
1.儀器電源采用開關電源，充電時人工控制。
2.儀器電壓、輸出電流信號能夠自動轉換。
3.直流電源與交流供電能自動轉換。
4.儀器采用高抗干擾線路，于城市管網的普查與維護。
5.發射機采用液晶顯示，提高了輸出精度與儀器的性能。
6.儀器特設保護自動調節功能。
7.儀器的線路采用模塊化結構、三設計，從而提高儀器的野外使用壽命和性。
參數：
檢漏精度：≥0.25mm2
位置偏差：＜20cm
準確率：＞98%
發射機指標：
發射功率：≥25W，可調
發射頻率：1K±0.1Hz，節拍頻率1-2Hz
輸出阻抗匹配：0-100Ω
發射距離：50m-5Km（5公里以外可逐移動）
工作電流：≤3A，1-3A可調
工作電源：12V（系鎘鎳電池或汽車電源）
重 量：2.8Kg(不計電池重量)
外形尺寸：99×220×220
探測儀指標：
靈 敏 度：0.1mV
走向位置偏差：＜10cm
探測深度：≤5m
工作電源：6V鎘鎳蓄電池組
重 量：0.9Kg
外形尺寸：165×135×69
檢漏儀指標：
檢漏精度：≥0.25mm2
檢漏深度：≥0.5m
位置偏差：＜20cm
工作電源：6V鎘鎳蓄電池組
重 量：0.9Kg
外形尺寸：165×135×69
