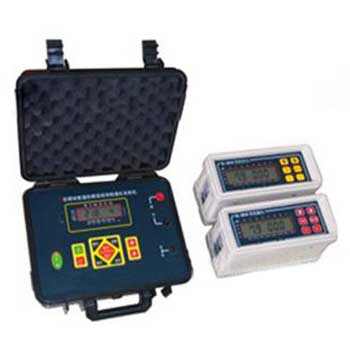

地下金屬管道腐層檢漏儀 貨號：ZH7453
產品簡介
該儀器能在不挖開覆土的情況下，方便而準確地查出埋地管線的位置、走向、深度、腐層破損點的位置，緣腐層破損點的大小等功能。
對新鋪設的管道進行竣工驗收；
根據規程對管道進行定期檢測，確定陰保護效果；
對主線上的分支進行定位；
對舊管道進行檢測，確定該管段是否需要大修；
對施工區段開挖破土前進行地下管線分布檢查，止施工時破壞地下油、氣、水、電等管線。
產品特點：
1.儀器采用平面設計，鍵盤操作，提高了野外使用的性。
2.體積小，重量輕，操作方便。
3.儀器具有大值和小值兩種探測方式，發射機電池電壓不足及關機前，自動向接收機發出提示信號，關機時的數值自動保存。
4.儀器自動測出管道的對地電阻，輸出信號調制報警信號，使儀器抗干擾性進一步加強。發射機輸出功率隨著檢測距離增加而自動調節，檢測完畢發射機自動關機，節電效果顯著。
5.發射機電源內置，采用大容量鋰電池供電，了重量。
主要指標：
發射機指標：
發射機的參數：
輸出功率：0.5-25W，自動調節
發射信號方式：低頻調制信號
輸出阻抗匹配：5-500Ω，自動匹配
發射距離：0.03-5Km，可逐漸向5Km外移動
工作電源：14.8V鋰電池
工作溫度：－20℃～ +50℃
重 量：3.0Kg
外形尺寸：274×225×98mm3
探管儀參數：
位置偏差：≤10cm；
測深范圍：≤5m；
工作電源：7.4V鋰電池
工作溫度：－20℃ ～ +50℃
重 量：0.6Kg
外形尺寸：165×90×68mm
檢測儀參數：
檢漏精度：≥0.25mm
工作電源：7.4V鋰電池
工作溫度：-20℃ ～ +50℃
重 量：0.6Kg
外形尺寸：165×90×68mm
檢測原理及方法
探測走向和埋土深度的原理及方法：向地下管道發送特定的高頻調制信號通過探測地下管道的磁場來確定地下管道的位置、走向和深度。
方法有峰值法和零值法。
檢測原理及方法：向地下管道發送特定的高頻調制信號，在地下管道腐層破損點處與大地形成回路，并向地面輻射，在破損正上方輻射信號強，根據這一原理找出管道腐層的破損點。
采用“人體電容法”，就是用人體做檢漏儀的感應元件，當檢漏員走到漏點附近時，檢漏儀開始有反應，當走到漏點正上方時，喇叭中的聲音響，示值，從而準確找到漏蝕點。
