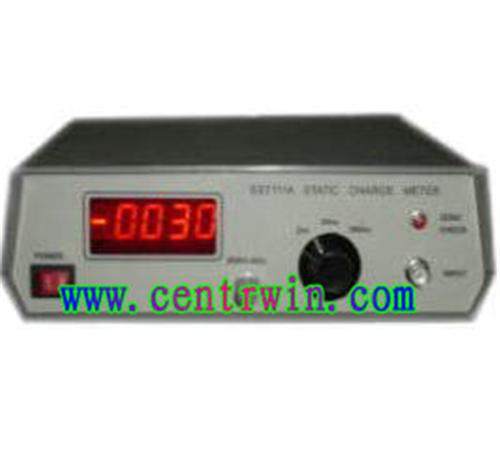

| 數字電荷納庫皮庫/數字電荷皮庫表/數字電荷儀（測粉體電荷量） 型號：BYL2/EST111A | 貨號：ZH5642 |
| 一、產品簡介: 靜電的實質是存在剩余電荷。電荷是的有關靜電現象本質方面的物理量。電位，電場，電流等有關的量都是由于電荷的存在或電荷的移動而產生的物理量。在科研院所、高等院校、檢測站和工礦企業等經常需要測量物體的電荷或電荷密度。 本儀器是為測量物體的電荷量而設計的3 1/2位數字顯示電荷量儀，直接讀出電荷量值。由于采用了大規模集成電路、高輸入阻抗運放和靜電電容器等元件，使得本儀器具有精度高、性能穩定、體積小、操作簡單、使用方便等優點?？梢耘浜闲螤畲笮〉姆ɡ谕驳葍烖c。 二、主要用途 測量靜電工作服和紡織品的帶電電量以及帶電電荷密度（GB12014的和GB12704的要求）。 測量粉體、液體、固體的帶電電荷量。 測量靜電火花放電電量。 研究摩擦帶電系列。 測量靜電導體的電容量。 超微小電荷分辯率100fC (=0.1pC=0.0001nC) 測量物體表面電位及電荷面密度。 三、 特點 1.超微弱電荷量測量 2.計算,以數字直接顯示電荷量值。 3.測量范圍寬，適應不同被測對象的需要。 4.精度高，分辨率高，線性好。 5.讀數穩定。 6.設有清零開關，清零操作方便。 四、主要指標 1、測量范圍：±0.1pC -200nC (±1×10-13 - ±2×10-7 )。 2、顯 示：4 1/2 位數碼顯示，可以顯示電荷的正負性。負性顯示“－”號。 3、準 確 度：± (0.5% 讀數 + 2 數位)。 4、電 源：直流9V電池 或 220V, 50HZ 交流電, 耗電約 1W。 5、使用環境：-10℃ ─ 45℃ ,80% RH。 6、尺 寸：220 mm x 230 mm x 70 mm。 7、質 量：約 2kg。 五、典型應用 1.檢測靜電工作服和紡織品的帶電電量 按照標準GB12014-89《靜電工作服》將工作服放入滾筒擦機摩擦內使其帶電，把帶靜電后的工作服投入法拉第筒內，從EST111型數字電荷儀上讀出電荷量值。復零后可進行下測量。若是測量紡織品的帶電電荷量，可按照標準GB/T 12703-91《紡織品靜電性能測試方法》進行。 2.測量粉體、液體、固體的帶電電荷量 測量粉體的帶電電荷量時,可根據被測粉體的多少制作不同形狀和不同規格的法拉第筒。粉體帶電的方式可以是摩擦帶電或在電場中荷電。如測量粉塵在電場中的荷電。也可以讓粉體從滑槽中滑下帶電。 3.測量火花放電電荷轉移量 當帶有靜電的靜電非導體與接地金屬體接近時會發生火花放電。用ＥＳＴ111 型數字電荷儀能地測量出放電電量。 4.測量金屬體的自電容和互電容量 讓金屬體帶上靜電(電壓為V)后用法拉第筒和電荷量儀測出金屬球的帶電電荷量Ｑ，由公式Ｃ＝Ｑ/Ｖ 計算出電容量。 六、使用方法 （一）、配置合適的法拉第筒 使用EST111A型數字電荷儀測量 非導體電荷量時，應與法拉第筒相配合。若測量金屬導體的電荷量，可以不用法拉第筒。 法拉第筒的大小可以根據被測物體的大小而定。其大小要求足夠放入整個被測物體。其結構是由金屬內筒（或其它形狀的金屬容器）和金屬外筒組成，內外筒之間的緣電阻要求在1013Ω以上，內外筒之間可有蓋或無蓋。但為止外部干擾而影響讀數的穩定，在測量微小電荷 量時，物別是用20ｎＣ量程時， 應使用內蓋和外蓋，而且內蓋須有緣的提把以免蓋內蓋時人體與內筒形成電荷泄漏通路。內外筒的緣材料 可選用聚氯乙烯，聚乙烯，聚四氟乙烯或其它塑料泡沫等。 （二）、面板控制說明 1.電源開關(POWER ON)。把這開關向上撥至 ON 位置，儀器接通電源，同時數碼管顯示數字。 2.量程開關。共3個量程： 2nC, 20nC; 200nC 3.顯示結果。顯示結果由四位數字組成，位只顯示“１”或不顯示。顯示值為“１９９９”或“－１９９９”。過量程顯示“１”，后面三位數字不顯示。 4.輸入端（INPUT）。此端為儀器的輸入端，應與法拉第筒相連。儀器芯線與法拉第筒內筒相連，儀器地（屏蔽線）與法拉第筒外筒相連。 5.調零旋鈕(ZERO)與清零開關（ZERO CHECK）。測量之前應調好零位。將清零開關按下清零，當量程處在20nC或低量程時有時清零開關復位后，顯示不為零， 這是由于開關的接觸起電造成的而不是清零開關的問題。為了使讀數準確，可再細調調零旋鈕使得顯示值為“０００”即可?；驈臏y量結果中減去開始的讀數（記住，應該記下讀數的正負）。 （三）、使用步驟： 1.接通電源：把電源開關撥至 ON 位置，儀器接通電源，同時數碼發管顯示。 2.選擇量程：根據被測物體帶電電量的多少選擇合適的量程。若事先不能估計被測物體帶電電量的多少，應把量程開關撥至量程(200nC)， 以免過電壓燒壞儀器內部靜電計放大器。若讀數很小或讀數為零，可逐漸換用較小的量程。 3.調整零點：將清零開關（ZERO CHECK）按住不松手，同時仔細調節調零旋鈕(ZERO)，使得顯示值為“０００”即可。 4.測 量：清零后便可測量，在測量過程中若顯示為“１”，此時應清零，換用較大的量程，以免過高電壓燃壞儀器。 注意！若顯示為“１”，此時應清零，換用較大的量程，以免過高電壓燃壞儀器！ |  |
