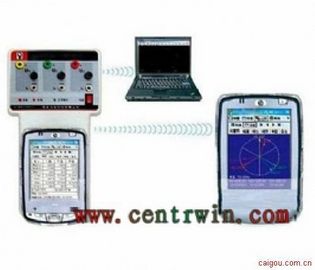

產品簡介:采用藍牙，使操作顯示部分的掌上電腦與接線測量部分的主機可以在十多米范圍內實現無障礙操作和數據處理，現場使用加方便靈活。根據客戶需求，操作顯示部分可選配具有藍牙接口的筆記本電腦、具有GPS功能的掌上電腦，具有手機功能的掌上電腦等，能完滿足不同用戶對顯示界面的選擇。三相電力參數測試儀輕負荷1mA測量相位，解決了輕負荷下小電流測相難的問題。功能三路電壓輸入通道相互緣隔離，三路電流采用鉗形電流互感器輸入，?？稍诓粩嚅_被測電路的情況下同時測量1-3路交流電壓、1-3路交流電流的幅值及其量間的相位，測量單/三相有功功率、有功功率因數、無功功率、無功功率因數、頻率等電參數，并同屏以向量圖或表格方式顯示。集三相電壓、電流、相位、相序、頻率、有功功率、無功功率、功率因數等功能于一身；觸摸屏操作，漢字手寫輸入；高亮度真彩精顯TFT屏幕，自動背光調節；顯示方式有向量圖、表格、分通道等多種，測量數據一目了然；彩色向量圖細膩清晰，圖中可以在每個向量上同時顯示幅值和角度等多種信息，向量圖繪制可以設置為順時針或逆時針為正方向，十二點或三點鐘方向為0度角方向，基準量角度為330°或0°，用戶習慣和接線方式；六輸入量隔離，支持接線方式，三路電壓不共地，每路以進行兩點的電壓測量，可以進行互感器初次之間電壓相位測量，進而判斷互感器性，測相時可以以輸入為基準，測量信號間相位支持用戶軟件校準；測量結果可以加入備注，測量數據無限存儲；超低功耗；采用2節5號充電電池工作；也可使用2節5號干電池工作；可使用電源適配器外接220V交流電源工作及充電；電池換方便。小型高精度電流鉗；支持數據上傳計算機，利用計算機對掌上電腦數據直接進行瀏覽、導出、編輯、打印(A4幅面)、備份、恢復等功能，并可導出為標準網頁格式文件和生成實驗報告；軟件終身免費升，升返廠，系統功能可隨軟件升擴展。您就同時擁有了型的掌上電腦，您的現場工作會得應手，盡享現代的無窮魅力；用途該儀器是電力系統電能計量和繼電保護，進行二次回路現場檢測的新一代儀表。也適用于電氣設備制造、石油化工、鋼鐵冶金、鐵路電氣化、科研教學等，具有以下用途：檢測繼電保護組CT之間相位關系；檢查電度表接線正確與否；判斷電度表運行快慢，合理收繳電費；感性和容性電路的判別；檢查變壓器接線組別；電氣設備生產中對電流電壓相位的測量；由于精度高，可以測量漏電流及零序電流等。參數電壓量程：500.0V 分辨率：0.1mA 誤差限：±0.2%量程電流量程：100mA 分辨率：0.1mA 誤差限：±(0.3%讀數+0.2%量程) 1A 分辨率：1mA 誤差限：±(0.3%讀數+0.2%量程) 5A 分辨率：10mA誤差限：±(0.3%讀數+0.2%量程)相 位：分辨率：0.1°誤差限：±1.0頻 率：分辨率：0.01Hz誤差限：±0.1Hz功 率：β=0.01 分辨率：0.1W 誤差限：±(0.5%讀數+0.5%量程)軟件主要界面 測量結果顯示方式多樣，每次測量得到的數據或保存在記錄中的測量結果以按照向量圖、幅值、相位、相序、單路、備注等不同方式來顯示其中的信息，用戶可以根據自己的需要進行選擇。幅值和相位方式可以表格方式同屏顯示多個參數，包括三路交流電壓、交流電流的幅值、電壓與電流之間的相位角及功率因數、有功功率、無功功率、頻率和三路電壓之間、電流之間的相位角共計23個參數，有測量時間顯示。真彩色向量圖細膩清晰，不同輸入量用不同顏色區分，測量角度顯示在箭頭方向，同屏還有輸入量幅值及頻率信息。向量圖繪制還可以根據用戶習慣進行設置。測量結果包括日期、操作員等信息，可以手寫加入備注。向量圖繪制方式可根據用戶習慣自行設定由于電測計量和繼電保護不同用戶習慣不同，外不同設備上顯示向量圖方式也不同，為方便用戶使用，向量圖繪制還可以根據用戶習慣進行設置，角度正方向可設為順時針或逆時針，0°角可設為12點鐘方向或3點鐘方向，基準量可以設為0°或330°。如設置基準量角度為330°，則在向量圖顯示時會將基準量的角度調整顯示為330°，其余量會根據同基準量之間的相位角進行相應的調整，輸入量之間的相位關系。增加此功能是為方便電能計量使用在三相三線制時的測量。根據相電壓與線電壓之間的關系, 根據相電壓與線電壓之間的關系，如假定UA為0°，則UAB應為330°。三相三線兩元件法時如選擇U1接入UAB， I1接入IA，U3接入UCB， I3接入IC，則取U1為基準量。設置角為十二點鐘方向，角度正方向為順時針，基準量角度為0°或330°時向量圖。PC程序可以在計算機上編輯、打印存儲在掌上電腦的數據，將數據備份到硬盤上，也可導出成帶有表格和向量圖的標準網頁文件，方便生成試驗報告。外形尺寸、重量 主機：230×125×43mm 0.5Kg鉗形電流互感器： 140×40×19mm 0.16 Kg/把鋁合金野外作業箱：310×230×90mm配套說明三相電力參數測試儀主機掌上電腦一套（包括說明書、安裝軟件、光盤、電源適配器、USB連接線一個）鉗形電流互感器： 3把鉗形電流互感器引線： 3根電壓測試線： 1套 （7根）充電電池： 2節主機電源適配器（5V/1A） 1個軟件安裝光盤： 1張鋁合金野外作業箱： 1個使用說明書： 1本產品合格證： 1張產保書： 1張裝箱單： 1張
