PAL，NTSC，SECAM三種制式，多于100種的視頻測試模式，幾何校正用高精度,數字化的視頻測試模式，4:3，16:9功能。
覆蓋所有視頻標準

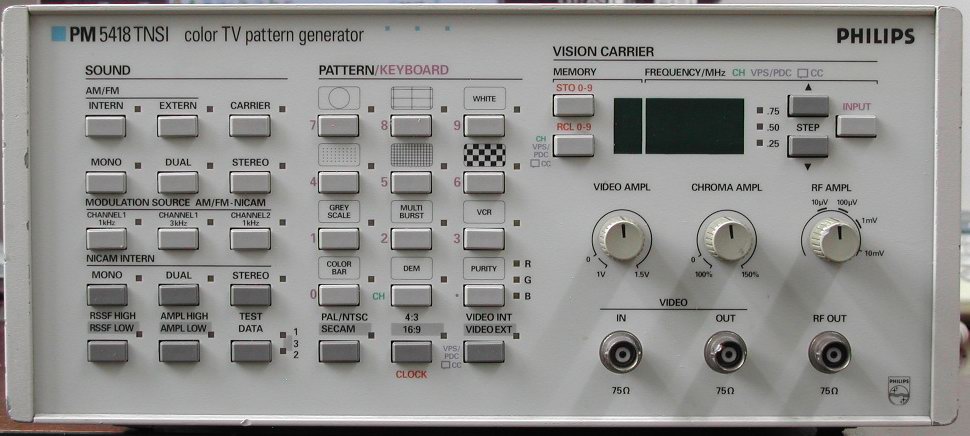

5410系列
技術指標
| 視頻載波* | ||
| 頻率 | ||
| 量程 | 32到900MHz無間斷 覆蓋VHF，UHF，特高頻和超高頻 |
|
| 頻率選擇 | 鍵盤 | |
| 微調 | ±250kHz/步，TV頻率 ±100kHz/步，IF頻率 （32到44.9MHz） |
|
| 存儲 | 4位7段LED顯示 | |
| 指示 | <1>第1位：0-9號存儲及取回 <2>2-4位：頻率顯示，分辨率250kHz <3>可通過鍵盤選擇的電視頻道號 |
|
| 射頻輸出* | ||
| 射頻輸出 | 前面板BNC連接器 | |
| 阻抗 | 75歐姆 | |
| 輸出電壓 | 10mV±2mV | |
| 衰減 | 60dB,連續 | |
| 視頻 | ||
| 視頻輸入* | ||
| 視頻輸入 | 前面板BNC連接器 | |
| 輸入電壓 | 1V | |
| 允許輸入電壓 | ±5V | |
| 阻抗 | 75Ω | |
| 極性 | 正白電平(White level positive) | |
| 耦合 | 直流(clampjing on sync) | |
| 視頻輸出 | ||
| 視頻輸出 | 1.BNC連接器 2.SCART連接器(Euro-AV連接器）。19針，后面板 |
|
| 阻抗 | 75Ω | |
| 電壓(峰峰) | <1>1V固定 <2>0到1.5V/75Ω可調 |
|
| 極性 | 正白電平（White level positive) | |
| 耦合 | 直流 | |
| 色度 | ||
| 色度NTSC/PAL | ||
| 色度標準 | NTSCM（可開關） PALB，D，G，H，I（M，N） |
|
| 選擇 | 后面板撥盤開關 | |
| 副載波頻率 | 3.579545MHz(NTSC) 4.43619MHz(PALB,D,G,H,I) 3.575611MHz(PAL M) 3.582056MHz(PAL N) 耦合到行頻的副載波頻率取決于所選標準 |
|
| 容許誤差（Tolerance) | ≤3*10-5 | |
| Burst | 波形的周期數和相位取決于所選標準 | |
| 幅度 | 帶burst 的色度 <1>固定（） <2>0%-150連續變化 |
|
| 色度向量不精確度 | 相位≤3，幅度≤5%（相對于亮度幅度） | |
| 色度（SECAM） | ||
| 色度標準 | SCEAM B，D，G，H，K，K1，L | |
| 選擇 | 后面板撥盤開關 | |
| 色副載波 | fOB=4.250000MHz fOR=4.406250MHz |
|
| 容許誤差 | <2kHz | |
| 色度類型 | ||
| 副載波調制 | 調頻 | |
| 被傳送的色度信號 | ||
| 信息 | 按行序的D’RandDB | |
| 信號 | DR=-1.9(ER-EY) DB=1.5(EB-EY) |
|
| 強度 | <1>固定，取決于標準 <2>0%-150%可變 |
|
| 色度副載波頻率偏差 | 取決于電視標準 | |
| 視頻預加重 | 根據不同電視標準：低頻預校正，高頻Bell濾波 | |
| Bell中心頻率 | 4.286MHz | |
| 容許誤差 | ≤20kHz | |
| 同步SECAM | ||
| 確認 | 根據電視系統的行和幀 | |
| 幀確認 | 7到15行（奇數場）；320到328行（偶數場） | |
| 行確認 | SECAM B，D，G，H，K，K1，L電視標準中色度副載波的后沿 | |
| 幅度 | 行幀確認根據電視標準，也可從0%到150%改變 | |
| 音頻載波和調制* | ||
| 單聲道 | ||
| 音頻載波 | 可開關 | |
| 頻率 | 4.5MHz標準M，N制式 5.5MHz標準B，G，H制式 6.0MHz標準I制式 6.5MHz標準D，K，K1，L制式 |
|
| 容許誤差 | 3*10-5 | |
| 視頻/音頻載波比 | 13dB標準M，N制式 13dB標準B，G，H制式 12dB標準I制式 11dB標準D，K，K1，L制式 |
|
| 音頻調制 | FM，內部或外部 AM（SECAM L） |
|
| 預加重 | 50μS標準B，D，G，H，I，K，K1，L， 75μS標準M，N |
|
| 內部調頻 | ||
| 頻率偏差 | ±15kHz標準M，N制式 ±30kHz標準B，G，H制式 ±31kHz標準I制式 ±27kHz標準D，K，K1制式 |
|
| 調制深度 | 50%標準SECAM L | |
| 外部調頻 | 0.4V下偏差和調制深度與內部調制相同 | |
| 輸入 | DIN連接器3+5腳（后面板） | |
| 阻抗 | 0.5MΩ | |
| 帶寬 | 40Hz到15kHz | |
| 輸入電壓 | ±40V | |
| 輸出 | SCART連接器（Euro-AV連接器）1+3腳（后機板） | |
| 阻抗 | 1KΩ | |
| 電壓 | 0.4V | |
| 立體聲 | 有立體聲和第二聲道發送的型號：TX(S)(I)TN(S)(I) | |
| 標準 | B,G | |
| 音頻載波 | 載波1：5.5MHz載波2：5.7421875MHz | |
| 視頻/音頻載波比 | 載波1：13dB 載波2：20dB |
|
| 頻率容許偏差 | <3*10-5 | |
| 調制 | 3*10-6對于TXL，TN(S)(I) FM，內部或外部，可開關 |
|
| 預加重(Pre-emphasis) | 50μS | |
| 內部調頻 | ||
| 音頻聲道1 | 1kHz或3kHz正弦波，可開關 | |
| 偏差 | ±30kHz在單/雙通道 ±15kHz立體聲，右聲道可關 ±30kHz立體聲左右通道開輸出1kHz內部信號 |
|
| 音頻聲道2： | 1kHz正弦波，可開關 | |
| 偏差 | ±30kHz | |
| 外部調頻 | ||
| 音頻聲道1，2 | 0.4V時，偏差與內部信號相同 | |
| 輸入電壓 | ||
| 輸入 | DIN連接器 | |
| 連接 | 2腳：地 3腳：聲道1 5腳：聲道2 |
|
| 阻抗 | 0.5MΩ | |
| 帶寬 | 40Hz到15kHz | |
| 允許輸入電壓 | ±40V | |
| 輸出 | SCART連接器（Euro-AV連接器） | |
| 連接 | 3腳：聲道1 1腳：聲道2 |
|
| 阻抗 | 1KΩ | |
| 電壓 | 0.4V | |
| 操作模式測試 | ||
| 導頻(Pilit frequency) | 54.6875kHz(3.5fH | |
| 容許誤差 | <3*10-5 | |
| 調制 | 3*10-6對于TXI,TN(S)(I)M | |
| 調制深度 | 50% | |
| 確認頻率 | 117.5Hz(fH/133)立體聲模式 274.1Hz(fH/57)雙通道模式 |
|
| 第二音頻載波的偏差 | ±2.5kHz（不調制導頻的載波調制） 對于標準D，I，M，N制式所有有立體聲功能的型號也有全部單聲道功能 |
|
| 麗音（NICAM） | 有麗音數字聲的型號：TN(S),TD(S)(I) | |
| AM/FM 聲 | 對于PM5415TX和PM5418TX（I） | |
| 單聲道，雙聲道，立體聲 | 對于PM5415TX和PM5418TX（I） | |
| 麗音關下，AM/FM音頻載波調制 | 對于PM5415TX/PM5418TX（I） | |
| 麗音關下，AM/FM音頻載波調制 | AM/FM單聲道保留，FM立體聲載波關閉 | |
| 單聲道載波的內部調制 | ||
| 單聲道和雙聲道 | 與NICAM聲道1的內容相同 | |
| 立體聲STEREO | NICAM聲道1聲道2的總和 | |
| 調頻偏差 | ±30kHz | |
| 測試 | 調制關閉 | |
| 外部調制 | 對于PM5418，單聲道RSSR(Reserve Sound Switching Flag)自動設置為低 | |
| 數字聲麗音（DIGTAL SOUND SECTION NICAM) | ||
| 音頻載波 | 通過選擇/測試NICAM方式（MONO，DUAL，STEREO，TEST）進行開關 | |
| 頻率 | 系統B,G,L:5.85MHz 系統I：6.552MHz 相關位率時鐘。自動與所選電視系統匹配 |
|
| 容許誤差 | 3p.p.m | |
| 老化 | 2p.p.m | |
| 幅度 | -20dB（相對視頻載波） | |
| 容許誤差 | ±2dB | |
| 調制 | QPSK（四象限相移鍵控） | |
| 方式 | MONO，DUAL，STEREO，TEST可選 | |
| 內部信號源 | ||
| 通道1 | 1kHz或3kHz正弦波，可開關 | |
| 通道2 | 1kHz正弦波，可開關 | |
| 幅度 | 通過AMPLLOW鍵選擇兩種不同幅度單聲道載波的FM偏差保持±30kHz | |
| 高幅度（Amplitude high) | 以15kHz的編碼幅度為參考，1kHz和3kHz信號則根據CCITTRec.J17預加重標準進行衰減 | |
| 低幅度 | 是高幅度../td> | |
| Reserve sound switching flag(RSSF) | 通過RSSFLOW鍵可選高/低對所有NICAM方式均可選高/低，FM調制的載波內容與QPSK調制的NICAM載波內容不同） |
|
| 測試1 | NICAM解調測試 | |
| 測試2 | NICAM解碼測試 | |
| 測試3 | 未被調制的NICAM載波 | |
| 音頻編碼 | 10bits/cample,32samples/block,根據NICAM-728 | |
| 位率 | 728kbits/s±3p.p.m | |
| 預加重 | CCITTRec.J17 | |
| 頻率譜形狀 | 系統B，G：40%余弦衰減 系統I：余弦衰減 |
|
| NICAM數據輸出 | BNC連接器（后面板） | |
| 數據格式 | 根據NICAM-728 | |
| 數據電平 | 1V/75Ω | |
| 輸出阻抗 | 75Ω | |
| NICAM時鐘輸出 | BNC連接器（后面板） | |
| 頻率 | 725kHz±3.p.p.m | |
| 時鐘幅度 | 1V/75Ω | |
| 輸出阻抗 | 75Ω | |
| 模擬NICAM（Analog sound section NICAM) | ||
| 模擬輸出 | SCART連接器(Euro-AV連接器） | |
| 阻抗 | 1KΩ | |
| 輸出電壓（有效值） | 0.4V | |
| 內部調制 | 3腳：聲道1的內容 1腳：聲道2的內容 |
|
| RSSF為低（雙腳） | FM單聲道的調制內容 | |
| FM載波的外部調制與NICAM音頻組合 | RSSF（Reserve Sound Switching Flag)自動設置到低 3腳：信號輸出到AUDIOIN連接器的3腳 1腳：信號輸出到AUDIOIN連接器的5腳 |
|
| 多通道立體聲加第二伴間節目MTS Stereo plus SAP(BTSC sound) | ||
| 有此功能的型號 | TD(S)(I)-BC NTSC MPAL M制式有符合BTSC標準的MTS Stereo SAP |
|
| 音頻載波 | 可開關 | |
| 頻率 | 4.5MHz | |
| 視頻/音頻載波比 | 13dB | |
| 調制 | FM（以下BTSC基帶） | |
| 基帶(Baseband) | 單聲道（75μS預加重） 立體聲，AM抑制載波調（BTSC壓縮） SAP通道，FM調制（BTSC壓縮） |
|
| 內部信號源 | ||
| 音頻通道1 | 1kHz或3kHz正弦波，可開關 | |
| 導頻（pilot) | 可開關 | |
| 音頻通道2 | 1kHz正弦波，可開關 | |
| SAP通道 | 5kHz正弦波，可開關 | |
| 測試1 | 通道隔離的測試和校準 | |
| 測試2 | 通道隔離的快速檢查 | |
| 測試3 | 音頻測試和校準 | |
| MPX輸出 | 后面板BNC連接器 | |
| 阻抗 | 50Ω | |
| 電壓（有效值） | 0.32V/50Ω | |
| 通道隔離 | >36dB | |
| 音頻通道1，2 | SCART連接器（Euro-AV連接器） | |
| 連接 | 3腳：音頻通道1 1腳：音頻通道2 |
|
| 阻抗 | 1kΩ | |
| 電壓（有效值） | 0.36V(54%調制） | |
| 圖文電視TX(S)(I),TN(S),TD(S)(I)型號 | ||
| 圖文 | ||
| 數據同步頻率 | PAL BGI-6.9375MHz SECAML-6.203125MHz,397*fH |
|
| 數據編碼 | 根據標準（TOP，FLOF，Antiope) | |
| 信號電平 | PAL:1=66%白電平‘0’=黑電平 | |
| 信號形狀 | Cos2濾波 | |
| 數據行 | 20，21，333，334 | |
| PAL系統附加行 | 13，14，326，327 | |
| TXSTNSTDS（I） | ||
| 數據內容 | 特殊內容，用于不同標準的解碼器測試 | |
| 正常工作模式 | 所有測試方式的組合可能 | |
| 信號輸出 | ||
| 圖文與視頻混合信號 | 所有CVBS | |
| 調制的射頻信號 | RF輸出 | |
| 節目選擇控制/視頻編程系統（PDC/VPS）TXS，TNS，TDS（I）型號 | ||
| PDC | ||
| 節目選擇控制功能是發射與節目有關的數據信息，有此功能的錄像機可接收并利用此數據信息進行操作控制（根據SPB459第二版EBU規定） | ||
| 數據同步頻率 | 6.9375MHz | |
| 調制 | 二進制NRZ | |
| 數據編碼 | 根據標準 | |
| 數據位置 | 13,14,20,21,326,327,333,334行 | |
| 信號電平 | ‘0’=黑電平；‘1’=71.4白電平 | |
| 信號形狀 | Cos2濾波 | |
| 數據內容 | 4個可任意編程PDC數據的9種不同設置 | |
| 正常操作模式 | 測試模式和圖文電視的全部組合模式（除了中心十字），可開關 | |
| 編程 | 通過鍵盤和測試圖形中的文字條 | |
| 文字條(Text strip) | 6個不同位置或不可見 | |
| 閉合字幕（CLOSED CAPTION）TXS，TNS，TDX（I）-BC型號 | ||
| CC | ||
| 用于美國NTSC M制式 | ||
| 數據同步頻率 | 503.4965kHz(32*fH) | |
| 數據編碼 | 二進制NRZ | |
| 信號電平 | ‘0’=黑電平；‘1’=50IRE電平 | |
| 信號形狀 | 濾波到2T響應 | |
| 數據內容 | 7個正弦時鐘周期的試驗脈沖串，開始位和16個數據位 | |
| 數據位置 | NTSC M制式第1場第211行 | |
| 顯示模式 | 彈出，滾動，移出，文字模式 | |
| 第二語言 | 有 | |
| 數據信息 | 8個預定義閉合字幕數據設置，不可編程 1 sequence of these 8 pre-defined data sets is possible |
|
| IEEE-488接口PM5418TXI，PM5418TDSI型號 | ||
| IEEE | ||
| 允許選擇和控制所有功能 | ||
| Y/C+RGB選件PM9553G | ||
| RGB | ||
| RGB輸出 | 后機板BNC連接器 | |
| 輸出電壓（峰峰值） | 0.7V/75Ω | |
| 阻抗 | 75Ω | |
| 副載波輸出 | 后面板BNC連接器，只對PAL和NTSC | |
| 輸出電壓峰峰值 | 2V/75Ω | |
| 阻抗 | 75Ω | |
| 同步輸出 | 后面板BNC連接器 | |
| 輸出電壓 | 2V/75Ω | |
| 阻抗 | 75Ω | |
| Y/C信號 | ||
| Y/C輸出 | 后面板4針S連接器 | |
| Y信號（亮度） | 3針：Y信號；1針：Y地 | |
| 阻抗 | 75Ω | |
| 正常輸出電平 | 1V（Vpp)/75Ω | |
| 容許誤差 | 10% | |
| 標準 | B,D,G,H,I | **M |
| 同步電平 | -43%±3% | -40% |
| 黑屏幕電平 | 0% | 0% |
| 黑電平 | 0% | 7.5%±2.5% |
| 白電平 | ||
| C信號（色度） | 全部色度信號包括CVBS的色脈沖群信號C信事情在4腳；C地在2腳 | |
| 阻抗 | 75Ω | |
| 75Ω下輸出電平 | 正常值±10%在CHROMAAMPL鍵的停止位置（PM5415和PM5418） | |
| 設置值 | ±10%（PM5414V） -150%連續可調（PM5415，PM5418） 0或，可開關（PM5414V） |
|
| 通用PAL/NTSC色度模塊PM9546 | ||
| 通用色度選件 | ||
| NTSC系統 | M | |
| PAL系統 | B，D，G，H，I，M，N | |
