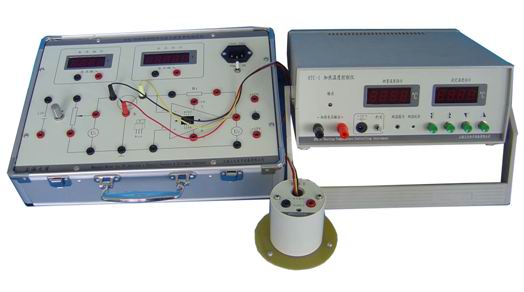

PN-2 PN結的物理特性及玻爾茲曼常數測定儀
（PN結的伏安特性與溫度特性測量儀）
一、概述
半導體PN結的物理特性是物理學和電子學的重要基礎內容之一。本儀器用物理實驗方法，測量PN結擴散電流與電壓關系，證明此關系遵循指數分布規律，并較精確地測出玻爾茲曼常數(物理學重要常數之一),使學生學會測量弱電流的一種新方法。本儀器同時提供干井變溫恒溫器，測量PN結結電壓 與熱力學溫度T關系，求得該傳感器的靈敏度，并近似求得0K時硅材料的禁帶寬度。本儀器提供實驗物理內容豐富、概念清晰、測量結果準確度高。本儀器主要供大專院校普通物理實驗教學用。
二、用途
1、測量PN結擴散電流與結電壓關系，通過數據處理證明此關系遵循指數分布規律。
2、較精確地測量玻爾茲曼常數。(誤差一般小于2%)
3、學習用運算放大器組成電流—電壓變換器測量10-6A至10-8A的弱電流。
4、測量PN結結電壓 與溫度關系，求出結電壓隨溫度變化的靈敏度。
5、近似求得0K時半導體（硅）材料的禁帶寬度。
三、技術指標
1、實驗箱
實驗箱內裝有
1)±15V直流電源一組，即[+15V—0V(地)— -15V]；1.5V直流電源一組
2) 三位半數字電壓表0—2V一只；四位半數字電壓表0—20V一只；
3) 實驗板: 由運算放大器OP07、印刷引線、接線柱、多圈電位器組成.
4)實驗樣品: TIP31型三極管
2、HTC溫控器及干井恒溫室附件
HTC溫控器控溫范圍，室溫至85℃；控溫精度0.1℃.
