一、產品詳細介紹;

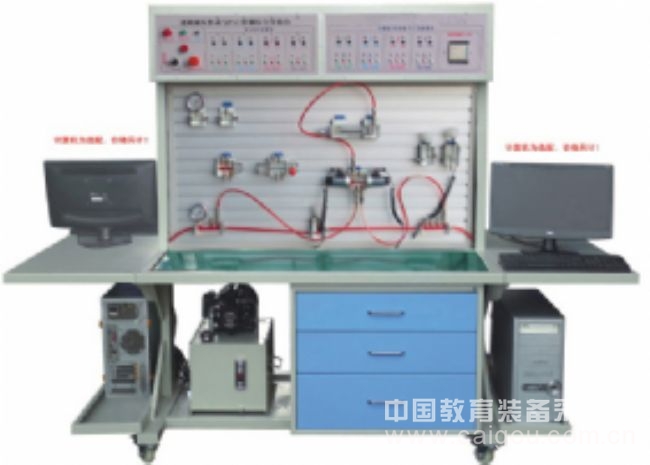

DICE-TY02型透明液壓PLC控制實驗臺的工作臺采用雙面結構：即一個實驗工作臺配備兩套透明液壓元器件，共用一個工作泵源。如此，一個工作臺可供兩組學生同時進行各自獨立的實驗（雙工位4-6人使用） 其性能價格比相較DICE-TY01型提高近一倍！
二、設備特點：
1、設備采用SPCC冷扎板焊成，堅固美觀，表面采用中溫磷化防銹漆、平光漆，靜電噴涂。結構緊湊，實用，安全可靠,雙面提高了空間使用率；
2、功能強大。即可用于初學者的學習實驗實訓，也可用于職工的技能培訓；
3、可以加強學員深入掌握專業知識，提高解決實際問題能力。
4、透明液壓閥體成獨立模塊，標準工業快換接頭，特殊密封接口，清潔干凈，不漏油；使得實驗回路的組裝簡便、快捷，清潔、干凈。紅色的液壓油和銀白色底版使得元件的內部結構鮮明直觀。
5、通過透明的油管和液壓油中的氣泡可以清晰的觀察到液壓油沖液壓泵到油箱的整個流動過程。
6、獨立的元件模塊，方便的安裝方式，可以隨意的組合各實驗模塊，搭建 各種不同的實驗回路。
7、液壓元件的承受壓力為1Mpa,，額定工作壓力為0.8Mpa,是安全的低壓實驗系統。
8、采用PLC編程控制模塊，實現可編程程序控制器（PLC）智能控制。使得機、電、液控制有機結合起來，優化控制方案。
9、安全保護：在規定壓力范圍內安全、穩定工作，并帶有壓力過載保護裝置，防止學生誤操作，造成人身傷害，帶有漏電保護裝置，電氣控制帶有過流保護，防止誤操作損壞設備。，安全符合標準。
10、電氣控制有開式、閉式兩種可供用戶選擇。
三、實驗項目：
1、各種常見液壓泵、閥等元件的結構原理示教實驗。
2、常見液壓回路演示實驗：
1）用換向閥的換向回路；
2）用"O”型機能換向閥的閉鎖回路；
3）用液控單向閥的閉鎖回路；
4）壓力調定回路；
5）二級壓力回路；
6）用減壓閥的減壓回路；
7）用增壓缸的增壓回路；
8）用換向閥的卸載回路；
9）進油節流調速回路；
10）回油節流調速回路；
11）變量泵調速回路；
12）變量泵和調速閥的復合調速回路；
13）流量閥短接的速度換接回路；
14）二次進給回路；
15）用順序閥的順序動作回路；
16）用壓力繼電器的順序動作回路；
17）用電器行程開關的順序動作回路；
18）用行程閥的順序動作回路；
19）可拓展性實驗達100種。
四、設備主要技術參數:
實驗臺供電電源: 220V/380V/ 50HZ；
實驗臺控制電壓: DC24V；
靜音葉片泵：排量8.3ml/r 壓力:0-2.5Mpa；
葉片泵驅動電動機額定功率：0.75KW，轉速：1450r/min；
油箱：公稱容積30L，附有液位、油溫計、吸油回油濾油器、空氣濾清器等；
液壓油：32#或46#抗磨液壓油或液力油；
設備尺寸（約）：2380×820×1750mm；
設備重量（約）：550Kg。
