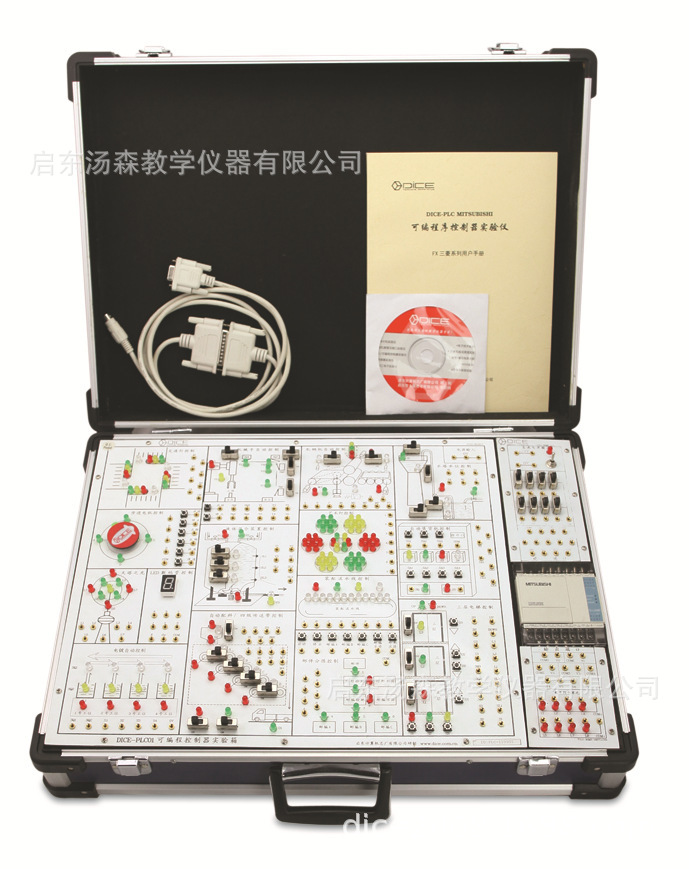

DICE-PLC01型可編程控制器實驗箱
一、產品特點
?。?）DICE-PLC01型可編程控制器實驗箱是我公司根據當前教學需要開發出的實驗箱。該實驗箱將實驗模塊集中在一塊板上，實驗模塊比以往的實驗臺設計更加緊湊、合理，實驗項目也更加豐富。
?。?）該實驗系統的實驗項目由基本的指令實驗，基本常用電路實驗、模塊綜合實驗三部分組成。使實驗由簡到難，從而達到一個循序漸進的學習過程。實驗項目也充分貼近實際應用和教學大綱的要求。
?。?）在實驗箱的設計中留出了所有的輸入、輸出、公共端子，用戶可方便擴展自己的模塊，以及以后實驗系統的升級。
?。?）該實驗箱是我公司采用主機和實驗模塊分離模式，可以方便更換主機。
（5） DICE-WD1 PID溫度閉環控制系統(選配模塊)：
系統由智能溫控儀、加熱模塊、溫度傳感器、220V調壓模塊、降溫模塊
等系統組成，溫度控制系統的具體指標要求是，對加熱器加熱溫度調整范圍為0℃—150℃，溫度控制精度小于3℃，系統的超調量須小于15%。
?。?）DICE-DAQ創新模擬實驗平臺(選配模塊)：
配置一塊DAQ上下位機接口板，USB接口，帶光耦隔離芯片。配套上位機軟件，帶豐富的互動性，該軟件可在電腦屏幕上構建虛擬環境，再現工業現場中的各種復雜場景。下位機進行操作時上位機軟件可以實時做出對應反應?？赏瓿?5類開環與閉環實驗。實時顯示各接口情況，對運行代碼情況了如指掌。
(7) 單片機實驗系統(選配模塊)：
可與PLC可編程控制器相互連接通訊，實現微控制器與強電設備的完美結
合和自動控制。含USB通訊接口、RS232通訊接口、串行AD采集模塊、報警模塊、信號放大模塊、8組開關量輸入模塊、8組開關量顯示模塊、液晶顯示模塊、可調電壓模塊、在線編程模塊、提供雙電壓模塊、傳感器模塊擴展區（可擴展多種傳感器模塊）
(8)環境綜合系統(選配模塊)：
1、工業數字溫濕度傳感器模塊:校準系數程序形式儲存在OTP內存中，傳感器內部在檢測信號的處理過程中要調用這些校準系數，濕度分辨率0.1%RH。溫度分辨率0.1℃。
2、光照度模塊，光照度范圍：0-65535 lx，直接數字輸出，省略復雜的計算，省略標定，可對廣泛的亮度進行1勒克斯的高精度測定。
3、壓力傳感器模塊，分辨率為0.03hPa，溫度補償，MSL 1反應時間：7.5ms
?。?）閉環工業級水位控制系統(選配模塊)：
對象部分
三個水箱、兩個三相水泵、4組水位傳感器、3組手閥、兩組止回閥等組成，全部采用鋁合金框架．
接口電路部分
所有水位傳感器（水位傳感器傳感器信號經過繼電器板轉接）和三相水泵端口全部引出，對用用戶開放，可直接接入電氣控制回路進行控制．
實驗箱要求集可編程邏輯控制器、單片機實驗系統、編程軟件、MCGS工控組態軟件、DAQ創新模擬實驗平臺、實物模塊及智能室內環境自控系統模型等于一體。在本實驗箱上，可直觀地進行PLC的基本指令練習、多個PLC實際應用的模擬實驗。實驗箱配備的主機采用可編程序控制器，配套通信編程電纜，提供實驗所需的+24V/1A電源。
二、技術性能
(1) 輸入電源：AC: 220V 50HZ
(2) 輸出電源：DC：24V/2A
(3) 工作環境溫度：-10-55℃ 相對濕度<85%(25℃)
(4) 主機：主機（推薦配置）：
（1）PLC主機模塊-西門子1
S7-200 SMART SR30（AC/DC/繼電器）集成18輸入/12輸出；內置1個RS485通
訊/編程口；內置標準TCP/IP以太網接口，方便與可與計算機通訊及組網，無需另
配PPI下載電線和網絡模塊?？蓴U展通用microSD卡。
（2）PLC主機模塊-西門子2
S7-200 SMART SR40（AC/DC/繼電器）集成24輸入/16輸出；內置1個RS485通
訊/編程口；內置標準TCP/IP以太網接口，方便與可與計算機通訊及組網，無需另
配PPI下載電線和網絡模塊?？蓴U展通用microSD卡。
（3）PLC主機模塊-三菱1
三菱FX3SA-30MR，16輸入/14輸出，帶編程電纜
（4）PLC主機模塊-三菱2
三菱FX3U-32MR 16輸入/16輸出（繼電器），帶編程電纜
（5）PLC主機模塊-三菱3
三菱FX3U-48MR 24輸入/24輸出（繼電器），帶編程電纜
(5)選配模擬量模塊：對應的不同主機可選配不同品牌對應的模擬量模塊，以完成需要模擬量支持的實驗
三、實驗內容
（1）可完成六類基本指令實驗:
類基本指令實驗
第二類定時器及計數器指令實驗
第三類移位寄存器指令實驗
第四類置位/復位及脈沖指令實驗
第五類跳轉指令實驗
第六類常用功能指令實驗
（2）可完成十七個實物模塊控制實驗項目：
1、天塔之光
2、交通燈自動控制
3、交通燈手動控制
