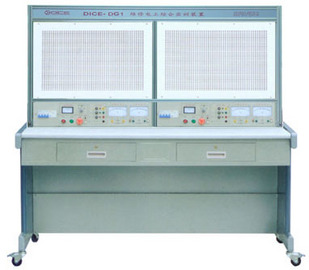

DICE-DG1 (DICE-DG1高級維修電工及技能考核實訓裝置)
啟東計算機總廠有限公司
詳細說明
一、技術指標
（1） 三相五線交流電源
（2） 三相電源總開關帶漏電保護1△n ≤30mA 時間≤0.1S
（3） 三相、單相輸出帶自動空氣開關 容量10A
（4） 事故急停按鈕、電源指示、供電指示
（5） 市電插座
（6） 設備外型尺寸（可根據需求定制）
二、實驗器件
（1）照明部分：單相電度表、漏電斷路器、熔斷器、單相閘刀、三相閘刀、觸摸延時開關、
（聲控、光控）開關、電位可調開關、遙控電子門鈴、白熾燈座、日光燈座（含電子鎮流器、啟輝器）、一開開關、二開開關、二開插座等。
（2）電氣控制：交流接觸器、三相組合熔斷器、三相空氣開關、倒順開關、三連按鈕開關、
熱繼電器、時間繼電器、中間繼電器、三相電動機等。
三、實驗項目
照明部分：
（1） 電工常用工具的使用與識別
（2） 單相電度表的安裝
（3） 漏電器的選用與安裝
（4） 熔斷器的選用與安裝
（5） 一只單連開關控制一盞燈
（6） 一只單連開關控制一盞燈并另外連接一只插座
（7） 一只單連開關控制兩盞燈
（8） 兩只單連開關控制兩盞燈
（9） 用兩只雙連開關在兩地控制一盞燈
（10） 觸摸延時開關控制白熾燈電路
（11） （聲控、光控）開關控制樓梯白熾燈電路
（12） 簡易調光燈控制電路
（13） 日光燈的一般連接電路
（14） 電子鎮流器接線電路
（15） 遙控電子音樂門鈴電路
（16） 電壓表、電流表安裝電路
電氣控制部分：
（17） 三相異步電動機點動控制電路
（18） 三相異步電動機單向自鎖控制電路
（19） 三相異步電動機點動單向起動混合控制電路
（20） 三相異步電動機兩地控制單向自鎖電路
（21） 正、反轉控制電路（倒序開關）
（22） 正、反轉控制電路（交流接觸器互鎖）
（23） 正、反轉控制電路（機械按鈕互鎖）
（24） 正、反轉控制電路（交流接觸器、機械按鈕雙重互鎖）
（25） 帶點動正、反轉控制電路
（26） 兩臺電動機順序啟、?？刂齐娐?/div>
（27） 單按鈕控制電動機啟動和停止電路
（28） 串電阻降壓起動控制電路
（29） 手動Y-△降壓起動電路
（30） 用中間、時間繼電器實現的Y-△降壓起動電路
（31） 兩個接觸器實現Y-△降壓起動電路
（32） 三個接觸器實現Y-△降壓起動電路
（33） 三相異步動機反接制動控制電路
（34） 三相異步動機能耗控制電路
（35） 雙速電動機的切換運行控制
（36） C620-1型車床控制電路
（37） 三相四線有功電度表直接安裝電路
（38） 三相四線有功電度表間接安裝電路
（39） 一臺電流互感器測量三相電流的接線電路
（40） 兩臺電流互感器測量三相電流的接線電路
