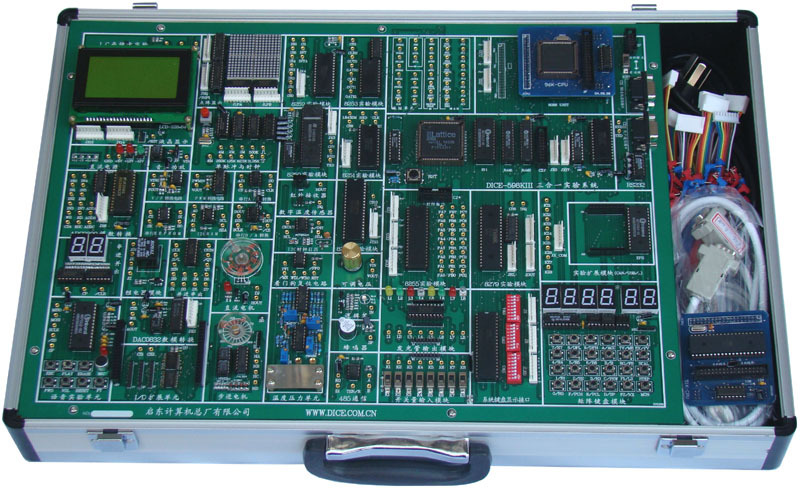

多合一單片機綜合實驗儀--DICE-598k3型
產品介紹：
DICE-598KⅢ型多合一單片機綜合實驗儀,支持MCS51/8088/80C196/C8051F/EDA/RAM等實驗, 系統端口和實驗模塊接口對外開放,滿足實訓要求。實驗方式靈活多變，支持單項和多項綜合實驗。在傳統實驗項目的基礎上新增加了幾乎所有實用、新穎的接口電路（如1 WIRE /I2C/SPI總線等）和通訊類接口實驗(如USB2.0通訊/TCP/IP網絡通訊/CAN總線/紅外線收發等)。是目前教儀市場上一款性價比較高的單片機/微機/EDA/RAM等多合一綜合實驗開發系統。
DICE-598KⅢ是《MCS-51單片機原理與接口》、《單片機控制技術》、《十六位微機原理與接口》、《自動化控制》等課程教學的配套實驗設備，為各類院校的教學實驗、課程設計、畢業設計提供了良好的實驗開發環境。也可作為科研、開發工作者的得力助手。

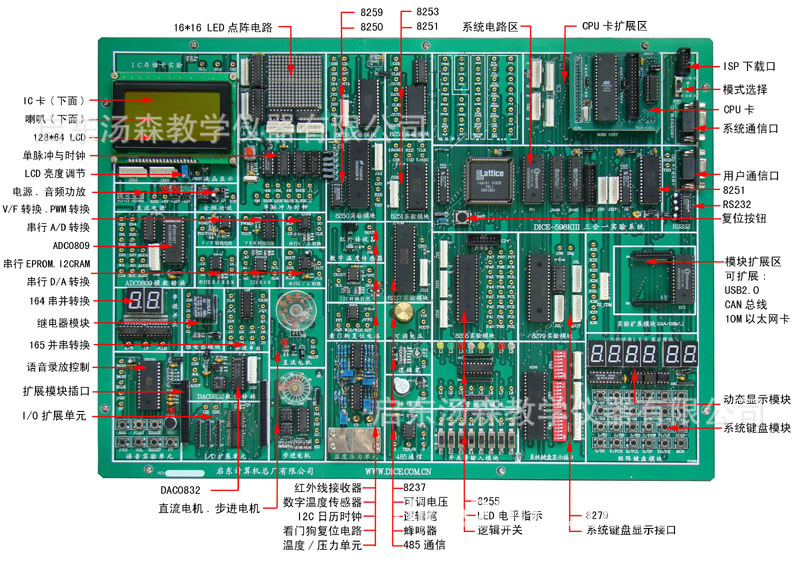

一、系統組成：
| 常用接口電路 | 74IS165并轉串 | 輸出接口 | 128*64字符型液晶 |
| 74LS164串轉并 | 16×16LED點陣顯示 | ||
| 8255擴展模塊 | 八位邏輯電平顯示； | ||
| 8155擴展模塊 | 蜂鳴器驅動 | ||
| 8253定時/計數器模塊 | 繼電器控制 | ||
| 8250可編程序異步通迅接口 | 揚聲器驅動電路 | ||
| 8251可編程序異步通迅接口 | 存儲器芯片 | SRAM 62256數據存儲器 | |
| 8279鍵盤顯示接口 | （27C512）程序存儲器 | ||
| 8259單級中斷控制器模塊 | I2C（AT24C02）接口 | ||
| 8237 DMA傳送模塊 | 93C46存儲器 | ||
| 感溫二極管傳感器模塊 | 輸入接口 | 4×6陣列式鍵盤 | |
| 壓力傳器模塊 | 八位撥碼開關 | ||
| 定時器/計數器擴展接口 | 單次脈沖源 | ||
| I/O擴展接口（244、373） | 數據轉換 | 并行A/D0809轉換接口 | |
| DS18B20數字溫度傳感器 | 并行D/A0832轉換接口 | ||
| I2C總線接口 | 串行A/D TLC549轉換 | ||
| 接觸式IC卡接口 | 串行D/A TLC5615轉換 | ||
| 打印機接口 | 通信接口 | RS-232接口 | |
| MAX813看門狗接口 | RS-485接口 | ||
| 時鐘發生電路 | USB2.0接口 | ||
| PCF8563實時時鐘電路 | TCP/IP網絡接口 | ||
| V/F轉換電路 | CAN2.0總線接口 | ||
| PWM轉換電路 | 紅外線無線傳輸接口 | ||
| 模擬量發生器模塊 | CPU擴展接口 | AT89S52擴展模塊 | |
| 步進電機驅動（實物） | 80C196擴展模塊 | ||
| 直流電機驅動（實物） | ISP下載接口 | ||
| ISD1420語音錄放模塊 | 仿真器接口 | ||
| 邏輯筆電路模塊 | 電子演示裝置擴展模塊 |
二、主要特點
?。?）由8088實驗開發系統作為基板,51/196/C8051F/EDA/RAM選為插卡,免除了數據選擇開關,減少了插卡引腳,提高了機器性能,使操作更方便，主機自動識別CPU類型,自動切換不同CPU的三總線連接,使用極其方便。
?。?）實驗系統帶有ISP在線下載電路,學生在完成實驗后可脫離仿真器和PC機獨立運行學生自行設計的單片機系統。（可在線編程AT89S51/52/53系列單片機）
?。?）該實驗儀系統外置DICE-3000型51/96通用單片機仿真器，64K數據空間、64K程序空間全部開放，不占用CPU資源，采用雙CPU模式，仿真CPU和實驗CPU獨立運行,軟件支持匯編、PL/M、C語言,性能極好。
?。?）該實驗儀可選配Keil-C仿真器51K-CPU-KEIL，支持Keil-C軟件。在線仿真、在線編程下載，自動識別,無需開關切換，用戶CPU資源全部開放,可支持總線仿真和IO口仿真(P0,P1,P2,P3)。
?。?）主板上還可選配產品:數控式實驗演示模擬裝置,結合上位演示軟件和USB接口,可以做15個很有編程技術深度的實驗,其中大部分是閉環實驗,這是DICE產品獨有功能。實驗時豐富多彩的實驗畫面讓學生學習興趣大大增加, 不僅使學生技術上更容易得到提高,同時給學生帶來輕松愉快的感覺。
?。?）主機板留有擴展卡座,如再選配我廠生產的實驗卡可完成語言控制實驗、日歷時鐘、單片機多路遠程通信、CAN總線、以太網接口實驗、USB2.0接口等復雜系統的實驗和各種應用控制類應用。
?。?）系統支持二種工作方式：一是聯機運行:在與上位軟件聯機的狀態下實現各種調試和行運的操作,二是脫機運行:系統配有管理監控,在無電腦的情況下,系統可以自動切換到脫機管理狀態,用戶可輕松調用實驗程序的EPROM完成52個實驗。
?。?）系統配置Win98/2000/xp等操作平臺的單片機、微機仿真調試軟件，支持匯編、C51、C語言編譯、調試；單片機在線下載軟件等。

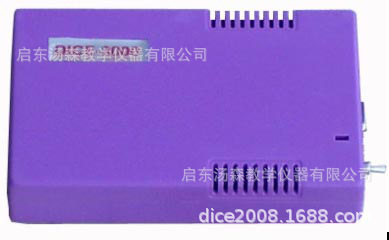

DICE-3000仿真器(標配件)
EC5仿真器(選配件)
CAN2.0 (選配件)
USB2.0擴展卡(選配件)
以太網擴展卡

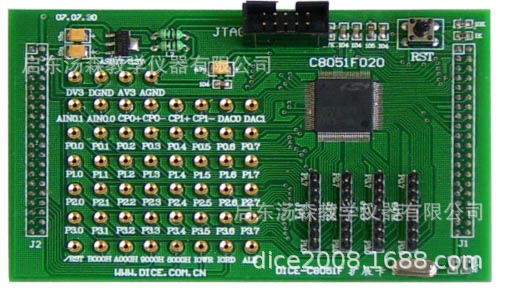

C8051F020CPU卡(選配件)
三、實驗項目
51部分實驗：（CPU：AT89S52）
軟件實驗
?。?）清零程序；
?。?）拆字程序；
?。?）拼字程序；
?。?）數據區傳送子程序；
?。?）數據排序實驗；
?。?）查找相同數據個數；
?。?）無符號雙字節快速乘法子程序；
?。?）多分支程序；
?。?）脈沖計數實驗；
?。?0）電腦時鐘實驗。
硬件實驗
?。?）P1口亮燈實驗；
?。?）P1口轉彎燈實驗；
?。?）P3.3口輸入，P1口輸出實驗；
?。?）工業順序控制實驗；
?。?）8255 A、B、C口輸出方波實驗；
?。?）8255 PA口控制PB口；
?。?）8255控制交通燈；
?。?）簡單I/O擴展實驗；
?。?）A/D0809轉換實驗；
?。?0）D/A0832轉換實驗；
?。?1）8279鍵盤顯示實驗；
*（12）通用打印機實驗；
*（13）微型打印機打印字符、曲線、漢字實驗；
*（14）日歷時鐘DS12887控制實驗；
?。?5）I2C儲存卡讀寫實驗；
?。?6）語音芯片ISD1700控制實驗（錄音）；
?。?7）語音芯片ISD1700控制實驗（放音）；
?。?8）繼電器控制實驗；
?。?9）步進電機控制；
?。?0）8253方波實驗；
?。?1）小直流電機調速實驗；
?。?2）16*16 LED點陣顯示實驗；
?。?3）128*64 LCD液晶顯示實驗；
?。?4）8250可編程異步通訊接口實驗（自發自收）；
?。?5）8251可編程通訊接口實驗（與PC機）；
?。?6）單片機RS232/485串行發送實驗（雙機通訊）；
?。?7）單片機RS232/485串行接收實驗（雙機通訊）；
?。?8）溫度壓力實驗；
*（29）CAN總線通訊接口實驗；
*（30）以太網TCP/IP協議接口實驗；
*（31）USB2.0通訊接口實驗。
?。?2）DS18B20單總線溫度測量實驗
?。?3）紅外線遙控收發實驗
?。?4）TLC549串行A/D轉換實驗
?。?5）TLC5615 10位D/A串行轉換實驗
?。?6）PCF8563 I2C日歷時鐘實驗
?。?7）MAX813看門狗實驗
?。?9）V/F轉換電路
?。?0）93C46串行EEPROM讀寫實驗
?。?1）AT24C02讀寫實驗
?。?2）PWM轉換實驗
?。?3）串并轉換實驗（74LS164）
?。?4）并串轉換實驗（74LS165）
?。?5）電子音樂實驗
96部分實驗（CPU：80C196KB）
軟件實驗
(1)清零程序
(2)拆字程序
(3)拼字程序
(4)數字區傳送子程序
(5)數據排序實驗
(6)查找相同個數
(7)無符號雙字節快速乘法子程序
(8)多分支程序
硬件實驗
(1) P1口亮燈實驗
(2) P1口轉彎燈實驗
(3) P2.6口輸入，P1口輸出
(4) 工業順序控制
(5) 8255 A、B、C口輸出方波
(6) 8255 PA口控制PB口
(7) 8255控制交通燈
(8) 簡單I/O擴展
(9) A/D轉換實驗
(10)D/A轉換實驗
(11)8279鍵盤顯示實驗
(12)通用打印機
(13)繼電器控制
(14)8253方波
(15)步進電機控制
88實驗部份
軟件實驗：
?。?）二進制多位加法實驗
?。?）二進制轉換為BCD碼實驗
?。?）BCD碼轉換為二進制碼
(4）十進制數的BCD碼相減運算
?。?）內存清零實驗
?。?）數碼顯示實驗
?。?）求數和小數
?。?）數據塊傳送實驗
?。?）分支程序設計。
硬件實驗：
?。?）A/D轉換實驗
?。?）D/A轉換實驗（一）
?。?）D/A轉換實驗（二）
?。?）8255A并行口實驗（一）
?。?）8255A并行口實驗（二）
?。?）定時器/計數器實驗
?。?）8259單級中斷控制器實驗
?。?）串行口發送實驗（雙機通訊）
?。?）串行口接收實驗（雙機通訊）
?。?0）小直流電機調速實驗；
?。?1）步進電機控制
?。?2）繼電器控制
?。?3）存貯器讀寫實驗
?。?4）電子琴實驗
?。?5）簡單I/O口擴展實驗
?。?6）8251可編程通訊接口和PC機通訊
?。?7）16*16 LED點陣顯示實驗
?。?8）128*64 LCD液晶顯示實驗
?。?9）8237 DMA傳送實驗
?。?0）8250可編程異步通訊接口實驗
?。?1）8279 鍵盤顯示實驗
?。?2）溫度控制實驗
?。?3）壓力測量實驗
*(三)數控式實驗演示模擬裝置可完成的控制類項目：
閉環控制:
?。?）機器人掃地雷、
?。?）刀庫捷徑選擇、
?。?）四層電梯、
?。?）四級傳送帶、
?。?）郵件分揀、
?。?）水塔水位控制、
?。?）交流電機Y/△起動
開環控制:
?。?）交通信號燈、
?。?）步進電機、
?。?0）舞臺燈
?。?1）LED顯示、
?。?2）液體混合裝置、
?。?3）八通道邏輯分析、
?。?4）溫度壓力、
?。?5）連線自檢。
注：實驗項目前打*星號為選配擴展卡實驗。
配置清單：
DICE598K3主機1臺
DICE-3000型仿真器1臺
51/196CPU卡各1抉
IC卡1塊
實驗連線30支
電源線1支
*C8051擴展卡和EC5仿真器
*CAN2.0卡
*USB2.0卡
*10M以太網卡
*EDA擴展卡
*ARM擴展卡
指導手冊3本
說明書1本
系統調試軟件及實驗程序全套
保修卡合格證全套
注:帶"*"號屬選配件
