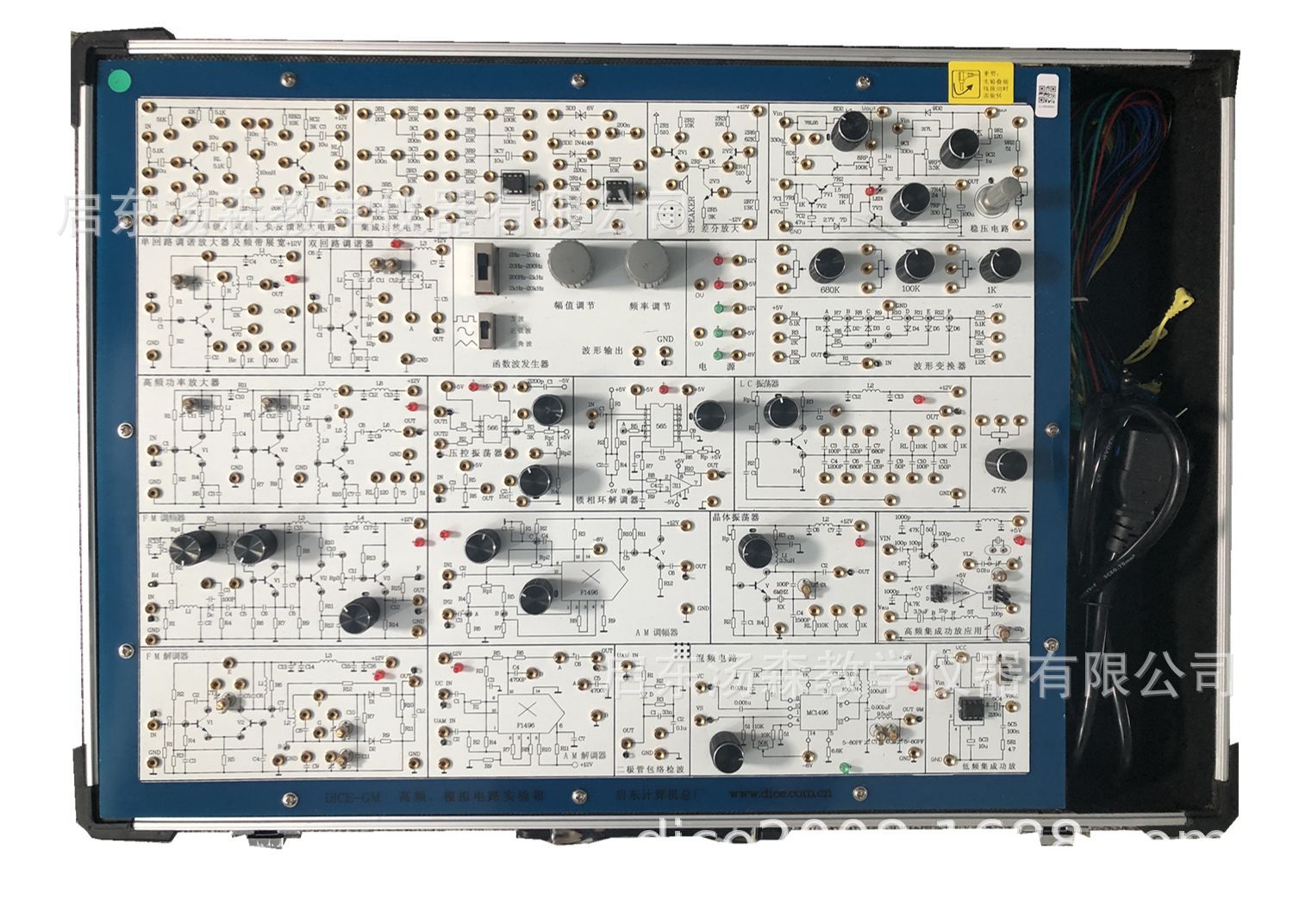

DICE－GM高頻電路實驗箱
DICE-GM高頻模擬學習機將所有高頻電路和模擬電路實驗模塊、電源、信號源、電壓源、電位器組等合并在一塊線路板上,結構緊湊合理,使用方便,可完成高頻電路和模擬電路課程中規定的各種實驗。
該學習機工藝精良美觀,正面淺色烤漆,印有原理圖及符號,反面為印制導線,并焊有相應元器件,連接部分采用鍍金孔,設有測試點,直觀可靠,維修方便。
一、技術性能
△電源:
輸入：AC 220V±l0% 輸出：DC±5V,-8V,±12V,輸出電流均為200mA
△函數信號源：
輸出波形：正弦波、方波、三角波；
頻率范圍：2Hz～20KHz(可提升至1MHZ以上),分四檔連續可調 ；
輸出幅值：方波5V、 三角波0～8V (VP-P)， 正弦波0～3V (VP-P)。
二、推薦使用教材
?。?）高頻電子電路(第3版）
ISBN編號: 9787121191879
編者:王衛東
出版社名稱:電子工業出版社
普通高等教育本科規劃教材
?。?）高頻電子線路
ISBN編號: 9787111610847
作者:潘春月
出版社名稱:機械工業出版社
高職高專十三五教材
?。?）高頻電子線路
ISBN編號: 9787121349393
作者:胡方
出版社名稱:電子工業出版社
應用型本科和高職高專電子信息技術通信技術應用電子技術等專業教材
三、可完成高頻電路實驗：
1、單調諧回路諧振放大器；
2、雙調諧回路諧振放大器
3、高頻功率放大器（丙類）
4、LC電容反饋三點式振蕩器
5、石英晶體振蕩器
6、振幅調制器（利用乘法器）
7、調幅波信號的解調
8、變容二極管調頻振蕩器
9、相位鑒頻器
10、集成電路（壓控振蕩器）構成的頻率調制器
11、集成電路（鎖相環）構成的頻率解調器
12、利用二極管函數電路實現波形轉換。
13、混頻電路
14、集成高頻功率放大器的應用
a:調頻無線話筒；b：電視信號轉發器；c：信號發生器。
四、可完成模擬電路實驗：
1、單級放大電路
2、兩級放大電路
3、負反饋放大電路
4、射極跟隨器
5、差動放大電路
6、比例求和運算電路
7、積分與微分電路
8、波形發生電路
9、有源濾波器
10、電壓比較器
11、IC電路LC正弦波振蕩器
12、集成功率放大器
13、串聯穩壓電路
14、集成穩壓器
15、RC正弦波振蕩器
16、LC振蕩器及選頻放大器
17、電流/電壓轉換電路
18、電壓/頻率轉換電路
19、波形變換電路
五、推薦使用教材
?。?）高頻電子電路(第3版）
ISBN編號: 9787121191879
編者:王衛東
出版社名稱:電子工業出版社
普通高等教育本科規劃教材
?。?）高頻電子線路
ISBN編號: 9787111610847
作者:潘春月
出版社名稱:機械工業出版社
高職高專十三五教材
?。?）高頻電子線路
ISBN編號: 9787121349393
作者:胡方
出版社名稱:電子工業出版社
應用型本科和高職高專電子信息技術通信技術應用電子技術等專業教材
