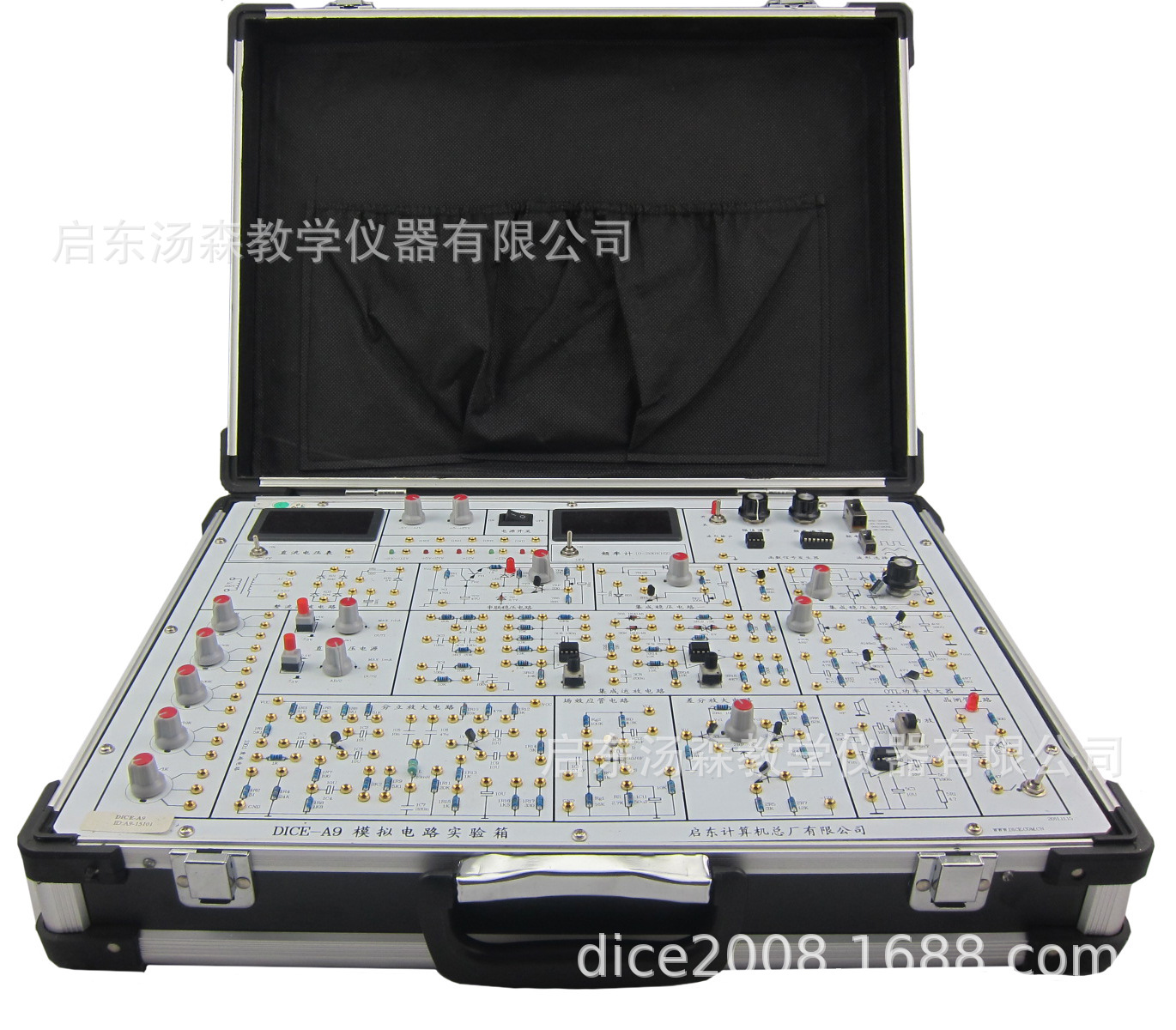

DICE-A9模擬電路實驗箱
DICE-A9模擬電路實驗箱將所有實驗模塊分類集中分布于線路板上，由鎖緊式插孔將引線引出，學生可按照各實驗項目自已動手搭建電路，有利于培養學生的思維能力及動手能力，也增強了該實驗箱的適用性。DICE-A9型模擬電路實驗箱以《高等工業學校電子技術基礎課程教學基本要求》中確定的教學實驗要求為基礎，包括了《模擬電子技術基礎》課程全部實驗內容，是專為各大專院校、中等專業學校和電大、職大等學生學習電子技術、電子線路等課程開發的實驗設備。
一、實驗箱組成
?。?）結構：鋁合金框架，防火材料，環保膠水，拉手，質量可靠，堅固耐用。
?。?）電源：輸入：AC 220V±10%，50HZ ，開關帶有LED電源指示燈
輸出：※DC：- 5V～-12V可調， I≥0.5A
※DC：＋5V～＋27V可調, I≥0.5A
※DC：±12V，+5V，DC I≥1A
※AC: 7.5V×2；AC I≥0.15A
以上各路輸出均有有過流、短路、過熱等保護措施，自動恢復功能，可通過直流電壓表實時監控電壓值，內阻小于0.1歐姆。
?。?）兩路可調直流信號源：雙路-0.5V～＋0.5V；－5V～＋5V兩檔連續可調。
?。?）低頻信號源:2HZ-20KHZ,四檔可調,輸出幅度：0-10V
分別可輸出方波、三角波、正弦波三種波形
?。?）數字式頻率計(測量范圍：0~200KHZ)
?。?）數字直流電壓表（測量范圍：0~200V）
?。?）分立元件電路
整流、濾波和穩壓電路；單級放大電路；兩級阻容耦容放大電路；負反饋放大電路；射極跟隨器；差動放大電路；互補對稱功放電路；電位器組；電阻、電容和二三極管、揚效應管、可控硅等組成。
?。?）集成模擬電路：兩個獨立的運算放大器(741)；集成功放(LM386)
?。?）提供5只可調電位器（1K，10K，100K，470K，1M）
?。?0）提供1只8W揚聲器
?。?1）元件區還提供多種規格電阻、電容，二極管供用戶自由搭建使用。
二、主要特點
該實驗箱的實驗板正面采用進口波紋漆為底,印有原理圖及符號，裝有相應元器件，增加了學生的感性認識,需要測量及觀察的部分，裝有鎖緊式接插件，使用直觀、可靠，維修方便、簡捷,實驗電路采用單元電路方式設計，每個單元電路以基本電路為主,再連接不同的元件為該電路參數或通過不同的單元電路組合,完成不同的實驗要求。該箱由一體形鉛合金型材制成，色澤造型高雅氣派,箱體牢固可靠,不變形，重量輕,絕緣安全性能好,開關箱蓋方便可靠，外型美觀。
三、實驗項目
?。?）單級放大電路實驗
?。?）兩級放大電路實驗
?。?）負反饋放大電路實驗
?。?）射極跟隨器實驗
?。?）差動放大電路實驗
?。?）電壓跟隨器實驗
?。?）反相比例放大器實驗
?。?）同相比例放大器實驗
?。?）反相求和放大電路實驗
?。?0）雙端輸入求和放大電路實驗
?。?1）積分電路實驗
?。?2）微分電路實驗
?。?3）積分-微分電路實驗
?。?4）方波發生電路實驗
?。?5）占空比可調的矩形波發生電路實驗
?。?6）三角波發生電路實驗
?。?7）鋸齒波發生電路實驗
?。?8）低通濾波器實驗
?。?9）高通濾波器實驗
?。?0）帶阻濾波器實驗
?。?1）過零比較器實驗
?。?2）反相滯回比較器實驗
?。?3）同相滯回比較器實驗
?。?4）集成電路RC正弦波振蕩器
?。?5）LM386集成功率放大器
?。?6）半波整流電路實驗
?。?7）橋式整流電路實驗
?。?8）電容濾波電路實驗
?。?9）并聯穩壓電路實驗
?。?0）串聯穩壓電路實驗
?。?1）集成穩壓器功能測試實驗
?。?2）集成穩壓器性能測試實驗
?。?3）集成穩壓器改變輸出電壓電路實驗
?。?4）集成穩壓器組成恒流源電路實驗
?。?5）集成穩壓器組成可調電壓電路實驗
?。?6）雙T網絡RC正弦波振蕩器實驗
?。?7）LC振蕩器及選頻放大器實驗
?。?8）電流/電壓轉換電路實驗
?。?9）電壓/頻率轉換電路實驗
?。?0） OTL互補對稱功率放大器實驗
?。?1）方波變三角波電路實驗
?。?2）精密整流電路實驗
?。?3）場效應管實驗
(44)可控硅實驗電路
四、模擬電路實驗箱推薦教材：
(1)書名: 電子技術基礎 模擬部分 第六版
ISBN編號: 9787040389524
作者:康華光
出版社名稱: 高等教育出版社
“十二五”普通高等教育本科規劃教材
(2)書名: 模擬電子技術基礎（第五版）
ISBN編號:9787040425055
作者:童詩白/華成英
出版社名稱: 高等教育出版社
普通高等教育“十二五”規劃教材
(3)書名:模擬電子技術基礎
ISBN：9787302191360
作者:王濟浩 著
出版社：清華大學出版社
新坐標大學本科電子信息類專業系列教材
